Обслуживание
3A2506ZAH 25
Повторная сборка
1. Установите уплотнения П-образного сечения для
вала (110) так, чтобы их кромки были обращены
наружу
из корпуса (101). Нанесите смазку на
П-образные кольца. Смотрите раздел Повторная
сборка подшипника, стр.
28.
2. Соберите мембрану (446), задник (447), если он
присутствует в системе, и пластину (445) на
пластине (444), используя винт (143). Округленная
сторона пластины (445) должна быть обращена к
мембране. Убедитесь в том, что сторона с отметкой
AIR SIDE («Сторона воздуха») обращена к
центральному корпусу.
ПРИМЕЧАНИЕ: Закрепитель резьбы должен быть нанесен
на винт (143), как показано на
РИС. 19 для всех
мембранных узлов.
3. Вкрутите собранный мембранный узел в вал (121) и
затяните его усилием руки.
4. Нанесите на вал (121) мембраны смазку (по всей
длине). Вставьте вал в корпус (101).
5. Соберите второй блок мембраны на валу согласно
пункту 2.
6. Удерживая лыски под ключ одного из мембранных
узлов гаечным ключом на 5/8 дюйма, затяните
второй узел с усилием 60-70 футов на фунт (81-94
Н
•м).
ПРИМЕЧАНИЕ: Для облегчения процедуры сборки на
фиксатор (135) и поверхность прижима крышки (234)
можно нанести водостойкую санитарную смазку.
7. Совместите крышки (234) жидкостной секции и
центральный корпус. Закрепите крышки
фиксаторами (135) и затяните их рукой.
ПРИМЕЧАНИЕ: Пригодная для контакта с пищевыми
продуктами смазка может быть использована на резьбах
зажима для облегчения сборки.
8. Соберите шаровые обратные клапаны и
коллекторы, как описано на
страница 21.

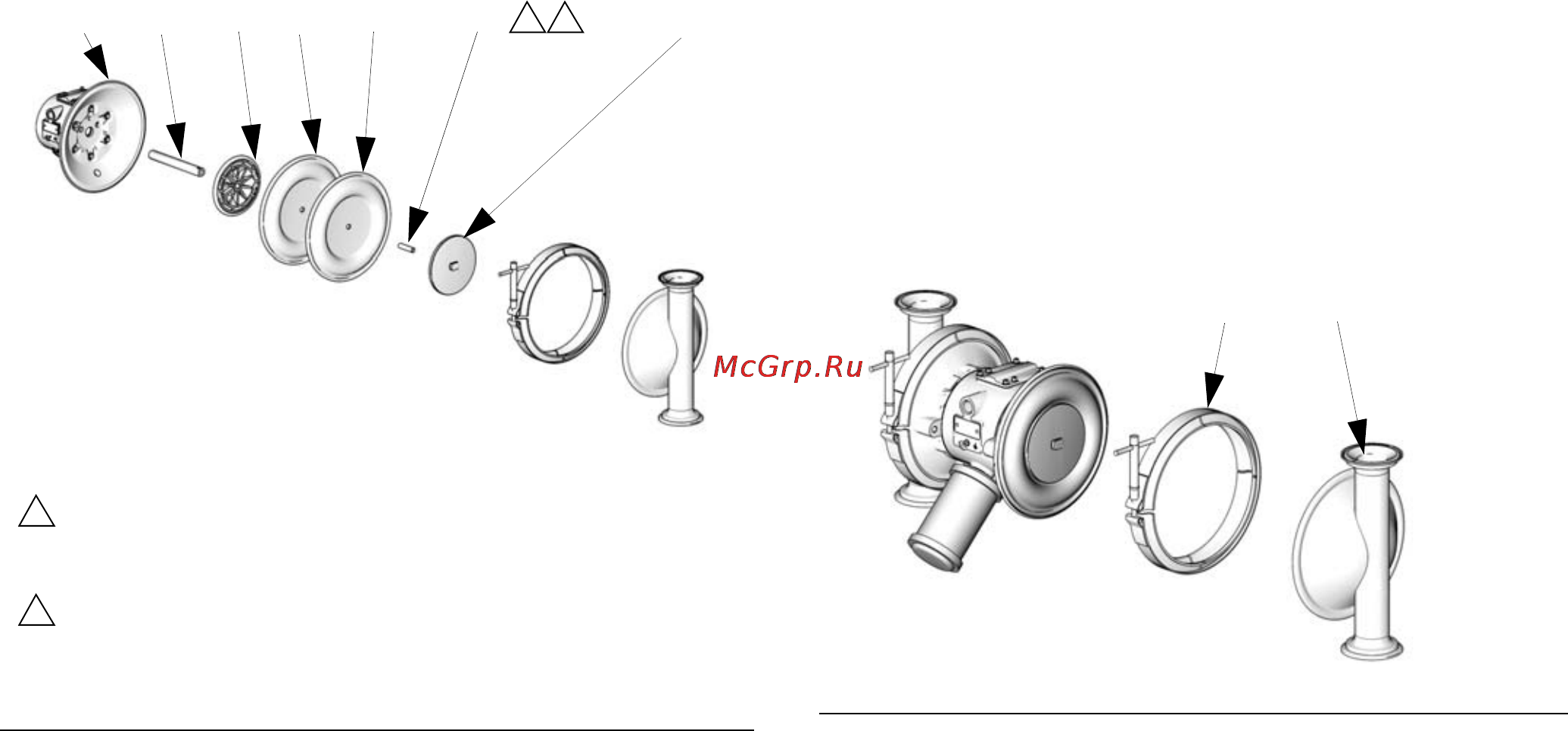

Р
ИС. 19
446*
444
445121101
143
TI8774a
447
Нанесите на винт со стороны вала закрепитель резьбы
средней прочности.
2
Нанесите на винт закрепитель резьбы высокой прочности,
чтобы прикрепить винт к пластине мембраны, если это
необходимо.
1
1 2
РИС. 20
135
234
TI8771a
