Обслуживание
3A2506ZAH 19

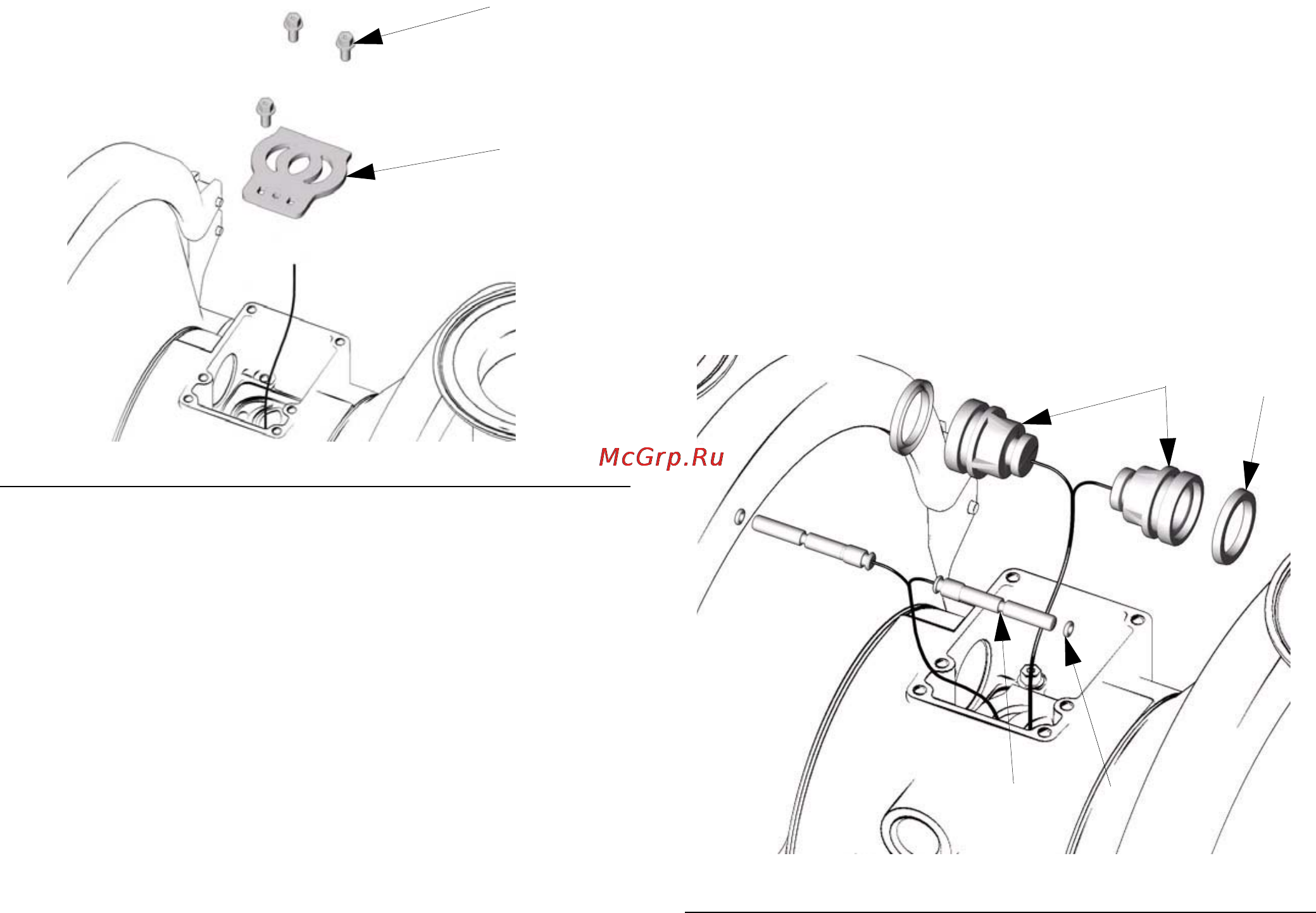

5. Осмотрите пластину (108) клапана, не снимая ее.
Если пластина повреждена, то выкрутите три винта
(103) с помощью звездообразного ключа (T20) или
торцового ключа 7 мм (9/32 дюйма). Снимите
пластину (108) клапана. Смотрите
РИС. 9.
6. Осмотрите подшипники (112, 117), не снимая их.
Смотрите раздел Детали на стр.
40. Подшипники
имеют коническую форму, если они повреждены, то
извлекать их следует снаружи. Для этого
необходимо разобрать секцию для жидкости.
Смотрите
страница 28.
7. Тщательно очистите все детали и убедитесь в
отсутствии признаков износа или повреждений. При
необходимости, выполните замену. Выполните
повторную сборку, стр.
19.
Повторная сборка
1.
Если Вы заменяли подшипники (
112, 117
),
то
установите их обратно, как пояснено на
страница
28
. Соберите обратно секцию для жидкости.
2. Установите пластину (108) клапана в углубление.
Обеспечьте герметичность оборудования. Вкрутите
три винта (103) с помощью звездообразного ключа
(T20) или торцового ключа 7 мм (9/32 дюйма).
Затягивайте винты до тех пор, пока они не выйдут из
нижней части корпуса. Смотрите
РИС. 9.
3. Установите уплотнительное кольцо (115) на каждый
направляющий стержень (114). Нанесите смазку на
стержни и уплотнительные кольца. Вставьте
штифты в подшипники,
узким
концом вперед.
Смотрите
РИС. 10.
4. Установите П-образные кольца (110) на каждый
приводной поршень (111) так, чтобы кромки колец
были обращены к
узким
концам поршней. Смотрите
РИС. 10.
5. Нанесите смазку на П-образные кольца (110) и
приводные поршни (111). Вставьте приводные
поршни в подшипники,
широким
концом вперед.
Оставьте узкие концы поршней снаружи. Смотрите
РИС. 10.
Р
ИС. 9
103
108
TI4618c
РИС. 10
TI4617b
115
114
110
111
