Обслуживание
18 3A2506ZAH
Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
• Динамометрический гаечный ключ
• Отвертка Torx (T20) или торцевой ключ на 7 мм
(9/32 дюйма)
• Плоскогубцы с остроконечными губками.
• Съемник для уплотнительных колец
• Смазка на литиевой основе
Доступен ремонтный комплект 255122 для воздушного
клапана. Смотрите раздел Детали на стр.
40. Детали,
входящие в этот комплект, отмечены символом
.
Для получения наилучших результатов используйте
все входящие в комплекты детали.
Разборка
1. Выполните инструкции из раздела Процедура
сброса давления,
страница 13.
2. Пользуясь звездообразным ключом (T20) или
торцовым ключом 7 мм (9/32 дюйма), выкрутите
шесть винтов (103), снимите крышку (102)
воздушного клапана и извлеките прокладку (104).
Смотрите
РИС. 6.
3. Сместите каретку (105) клапана в центральное
положение и извлеките ее из углубления. Пользуясь
плоскогубцами с остроконечными губками,
извлеките из углубления блок управления (116),
держа его вертикально. Смотрите
РИС. 7.
4. Извлеките два приводных поршня (111). Извлеките
из поршней П-образные кольца (110). Вытащите
направляющие стержни (114). Извлеките из
направляющих стержней уплотнительные кольца
(115). Смотрите
РИС. 8.

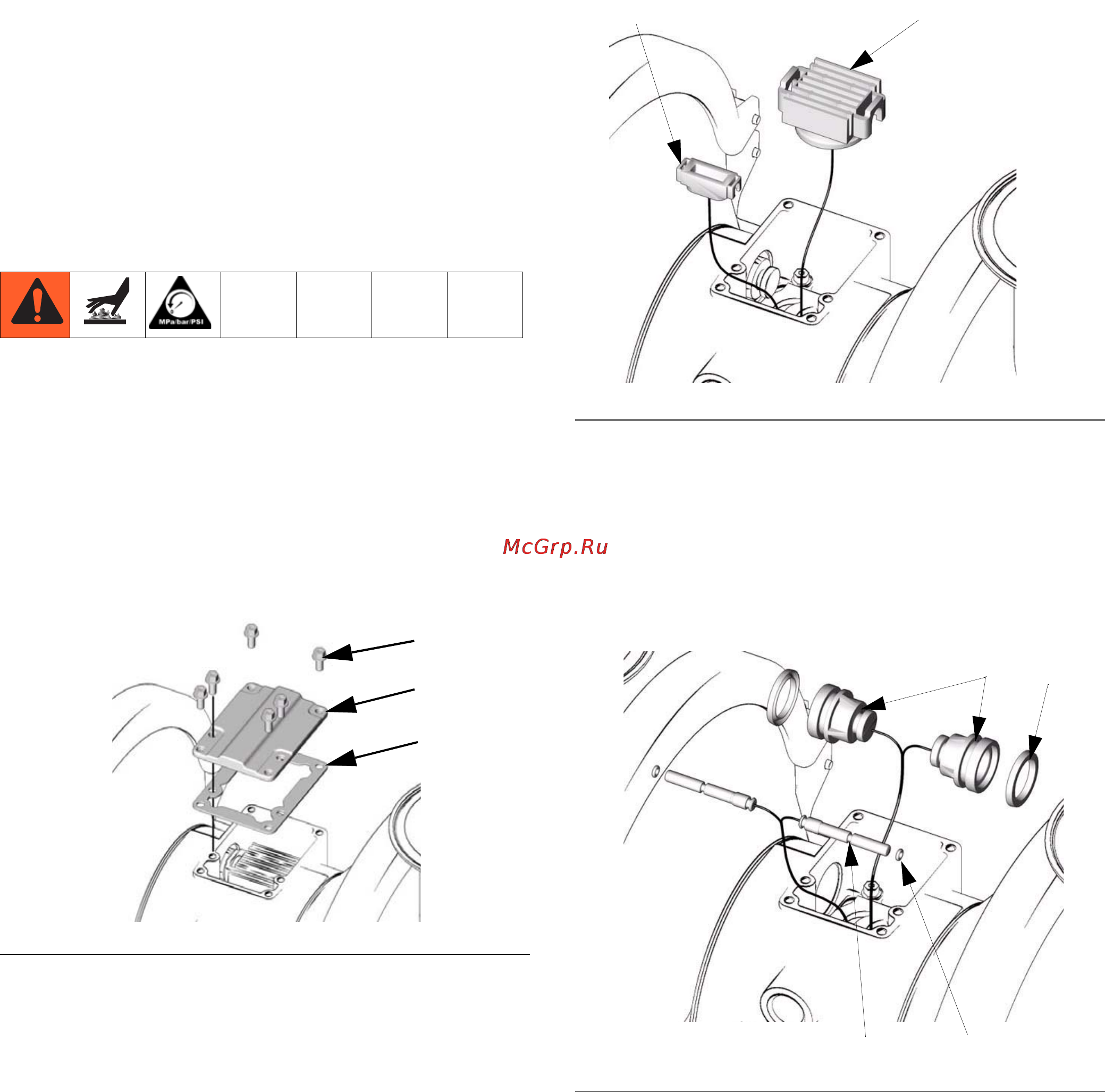

РИС. 6
102
104
103
TI4682b
РИС. 7
Р
ИС. 8
TI4616b
116
105
TI4617b
110
111
115
114
