Graco SaniForce 1590 HS [21/50] Ремонт обратного клапана
![Graco SaniForce 1590 HS [21/50] Ремонт обратного клапана](/views2/1193848/page21/bg15.png)
Обслуживание
3A2506ZAH 21
Ремонт обратного клапана
Разборка
Детали со справочными номерами, отмеченными звездочкой
(*), являются сменными. Полный перечень запасных деталей
смотрите в раздел Детали, стр.
32 и далее.
1. Выполните инструкции из раздела Процедура сброса
давления,
страница 13. Отсоедините все шланги.
2. Потяните за быстросъемные штифты и наклоните насос,
чтобы опорожнить его.
3. Снимите оба верхних фиксатора (132a) с выпускного
коллектора.
4. Снимите выпускные патрубки (128) выпускного
коллектора, прокладки (129), фиксаторы (130) и тройник
(339) в сборе.
5.
Для насосов с шаровыми обратными клапанами 3A:
извлеките прокладку шарика (240). Снимите средний
фиксатор (132c) и корпус (2XA) шарового ограничителя.
Снимите среднюю прокладку (240) и шарик (541).
Снимите нижний фиксатор (132b), седло (2XB)
и прокладку (240). Тщательно очистите все детали
и убедитесь в отсутствии признаков износа или
повреждений. При необходимости, замените детали.

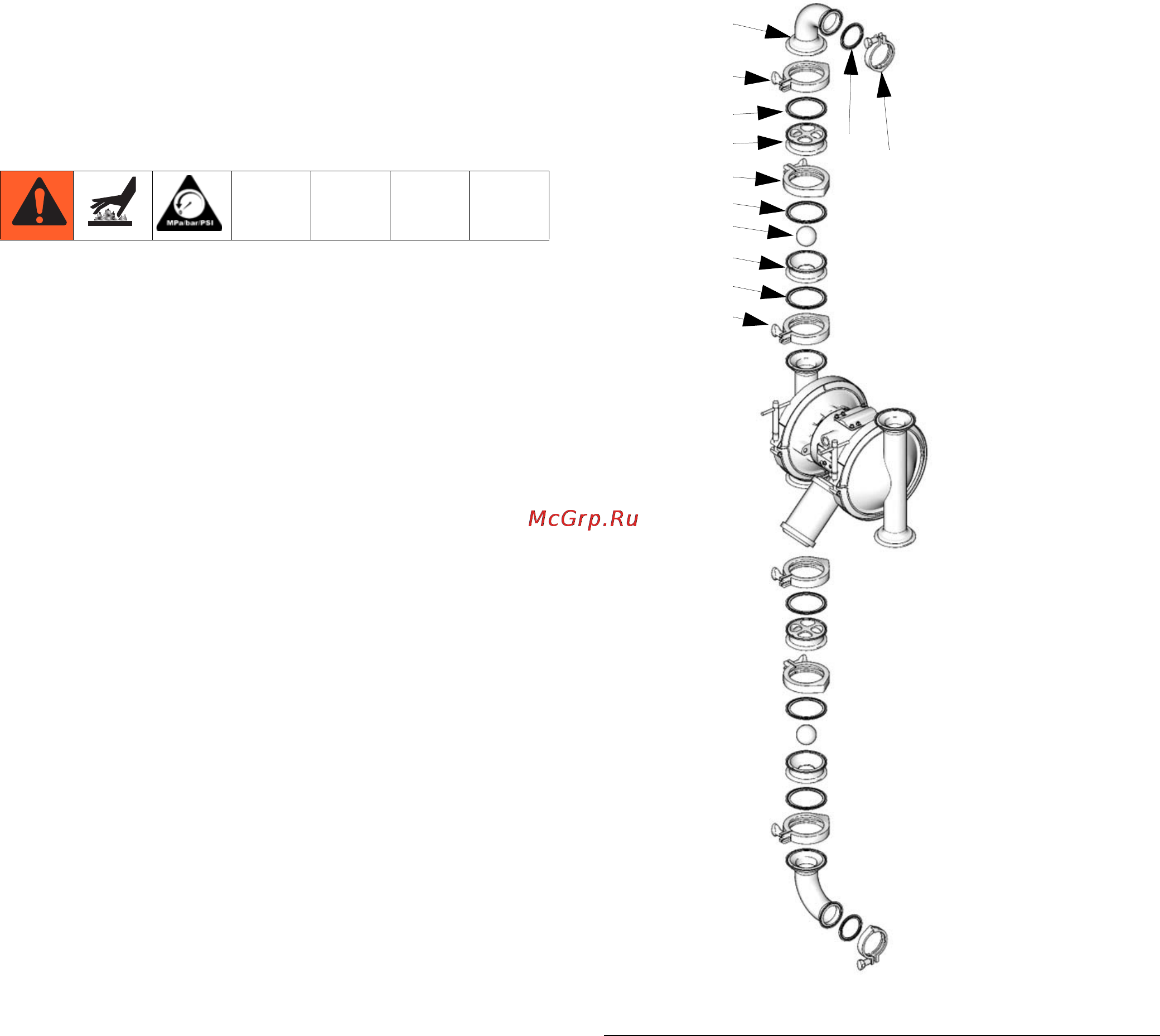

РИС. 13: Узел шарового обратного клапана 3A
TI8768a
128
129*
132c
*240
2XB
132a
*240
130
2XA
*240
132b
*541
