![Graco SaniForce 1590 HS [47/50] Чертеж модели 3150 с размерами](/img/pdf.png)
Graco SaniForce 1590 HS [47/50] Чертеж модели 3150 с размерами
![Graco SaniForce 1590 HS [47/50] Чертеж модели 3150 с размерами](/views2/1193848/page47/bg2f.png)

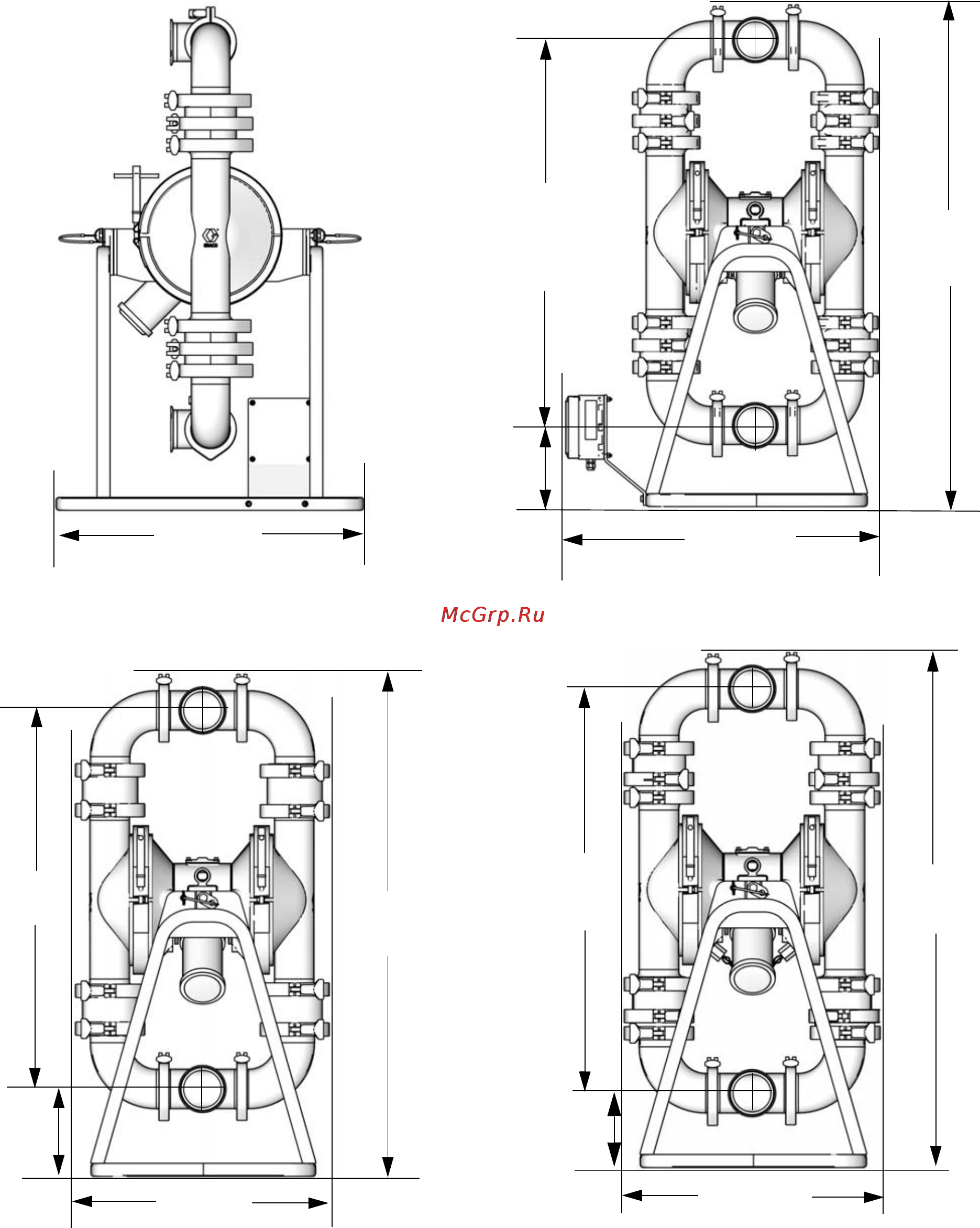

Чертеж модели 3150 с размерами
3A2506ZAH 47
Чертеж модели 3150 с размерами
ПРИМЕЧАНИЕ: Габаритные размеры являются идентичными с моделями с прокладкой типа tri-clamp и DIN.
TI4685e
952,5 мм
(37,5 дюйма)
490,2 мм
(19,3 дюйма)
558,8 мм
(22,0 дюйма)
TI4929e
718,8 мм
(28,3 дюйма)
165,1 мм
(6,5 дюйма)
596,9 мм
(23,5 дюйма
721,4 мм
(28,4 дюйма)
165,1 мм
(6,5 дюйма)
955,0 мм
(37,6 дюйма)
TI7610d
TI4928e
490,2 мм
(19,3 дюйма)
749,3 мм
(29,5 дюйма)
149,9 мм
(5,9 дюйма)
967,7 мм
(38,1 дюйма)
Насосы с шаровыми обратными клапанами 3A
Санитарные насосы с шаровыми
обратными клапанами
Насосы с хлопушечными
обратными клапанами
