FlexLine plus, Работа
35
Поэтапные
операции
Горизонтирование
инструмента шаг за
шагом

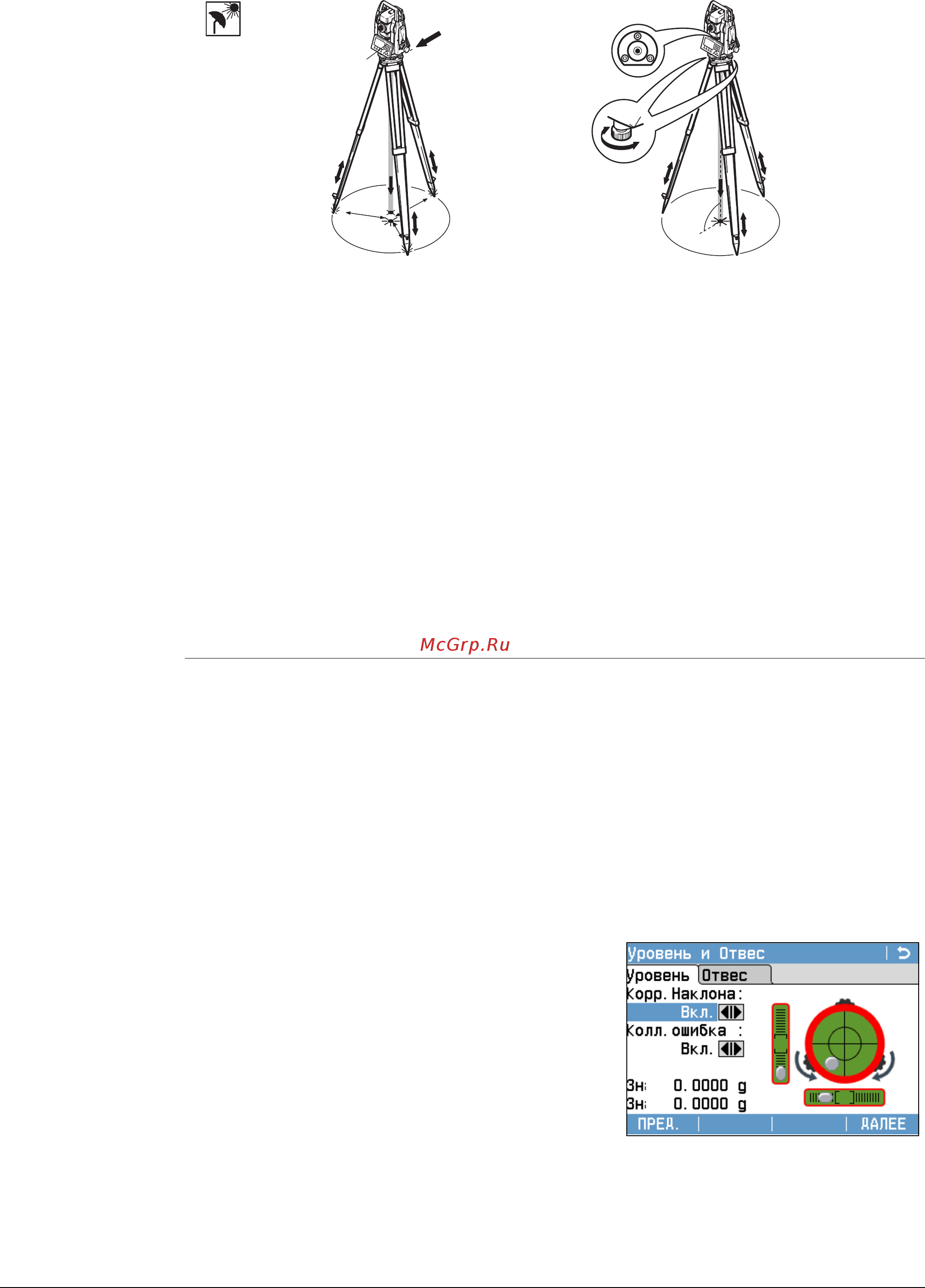

Электронный уровень предназначен для точного горизонтирования прибора с
помощью подъемных винтов подставки.
1. Выдвиньте ножки штатива на удобную для вас длину. Установите штатив в
более-менее центрированное положение над твердой точкой.
2. Установите на штатив тахеометр с трегером в надежном положении.
3. Включите инструмент. Если компенсатор в положении Вкл., то лазерный
отвес включится автоматически, а на дисплее появится окно Уровень и
Отвес. В других ситуациях нажмите на кнопку FNC в этом приложении выбе-
рите УРОВЕНЬ.
4. Изменяя положение ножек штатива (1) и вращая подъемные винты (6) наве-
дите пятно лазерного отвеса (4) на точку на земле.
5. Работая ножками штатива (5), приведите в нульпункт круглый уровень (7).
6. Вращением подъемных винтов (6), точно отгоризонтируйте тахеометр по
электронному уровню (7). Обратитесь к разделу "Горизонтирование инстру-
мента шаг за шагом".
7. Точно отцентрируйте тахеометр над точкой, передвигая трегер по головке
штатива (2).
8. Повторите шаги 6. и 7. до достижения точного центрирования и нивелиро-
вания тахеометра.
2
6
7
5
4
5
5
1
3
1
1
TSOX_013
1. Поверните инструмент так, чтобы ось вращения трубы была параллельна двум
подъемным винтам.
2. Приведите в нульпункт круглый уровень с помощью подъемных винтов.
3. Включите инструмент. Если компенсатор в положении Вкл., то лазерный отвес
включится автоматически, а на дисплее появится окно Уровень и Отвес. В
других ситуациях нажмите клавишу FNC/Избранное из того приложения,
которое на данный момент активно, и выберите УРОВЕНЬ.
Пузырек электронного уровня и стрелки, указывающие нужное направ-
ление вращения подъемных винтов, появятся на дисплее, если наклон
инструмента находится в допустимых пределах.
4. Приведите электронный уровень в нуль-
пункт по первой оси, вращая два подъ-
емных винта. Стрелки подсказывают
направление вращения подъемных винтов.
Первая ось отгоризонтирована, когда
пузырек расположен между квадратными
скобками [] соответствующей оси
цилиндра.
Когда электронный уровень будет приведен в нульпункт, эти стрелки
будут заменены галочками. Доступно только для цветного сенсорного
экрана: Если прибор неотгоризонтирован по одной оси, то контур
круглого уровня и цилиндрических уровней выделяется красным, в
противном случае контур черный.
