128
TPS1100 - Руководство пользователя 2.1.0ru
Техника безопасности
66
66
6

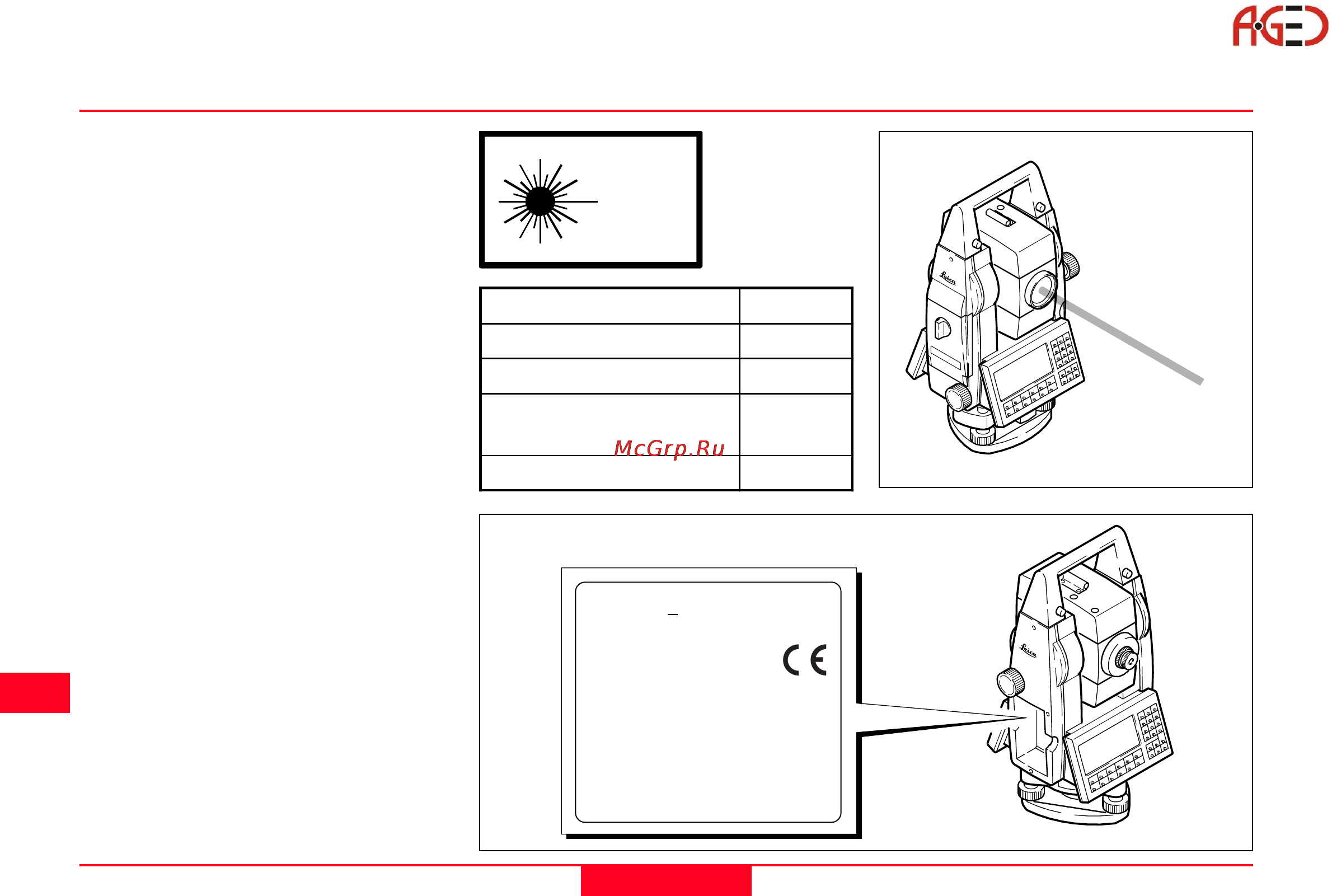

Встроенный дальномер (инфракрасный лазер)
Дальномерный модуль EDM,
встроенный в инструмент, использует
невидимый инфракрасный лазерный
луч, который выходит из объектива
зрительной трубы. Это устройство
относится к лазерным LED-аппаратам
класса 1 согласно следующим
стандартам:
• IEC 825-1: 1993 „Безопасность
излучения лазерных устройств“
• EN 60825-1: 1994 „Безопасность
излучения лазерных устройств „
Данный продукт относится к классу I
лазерных LED-устройств в
соответствии с:
• FDA 21CFR Ch.I §1040: 1988
(Департамент здоровья и
здравоохранения США, Кодекс
федеральных стандартов).
Лазерные устройства класса 1/I
являются безопасными при
соблюдении нормальных условий их
эксплуатации и не представляют
собой угрозу для глаз, если
используются и обслуживаются в
соответствии с соответствующими
инструкциями.
Выход
невидимого
инфракрасного
лазерного луча
1
1100Z331100Z38
Type: TC..... Art.No.: ......
Power: 12V/6V ---, 1A max
Leica Geosystems AG
CH-9435 Heerbrugg
Manufactured:1998
Made in Switzerland S.No.: ......
Thislaserproductcomplieswith21CFR1040
asapplicable.
Thisdevice complieswithpart15of theFCC
Rules.Operation issubjecttothefollowingtwo
conditions:(1)Thisdevicemaynotcauseharm-
fulinterference,and(2)this devicemustaccept
anyinterferencereceived,includinginter-
ferencethatmaycauseundesiredoperation.
1.8mrad
800ps
0.33mW
4.12mW
±5%
Расхождение пучка:
Длительность импульса:
Макс.
мощность
излучения:
Макс. мощность
излучения в импульсе:
Точность определения:
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
