44
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21

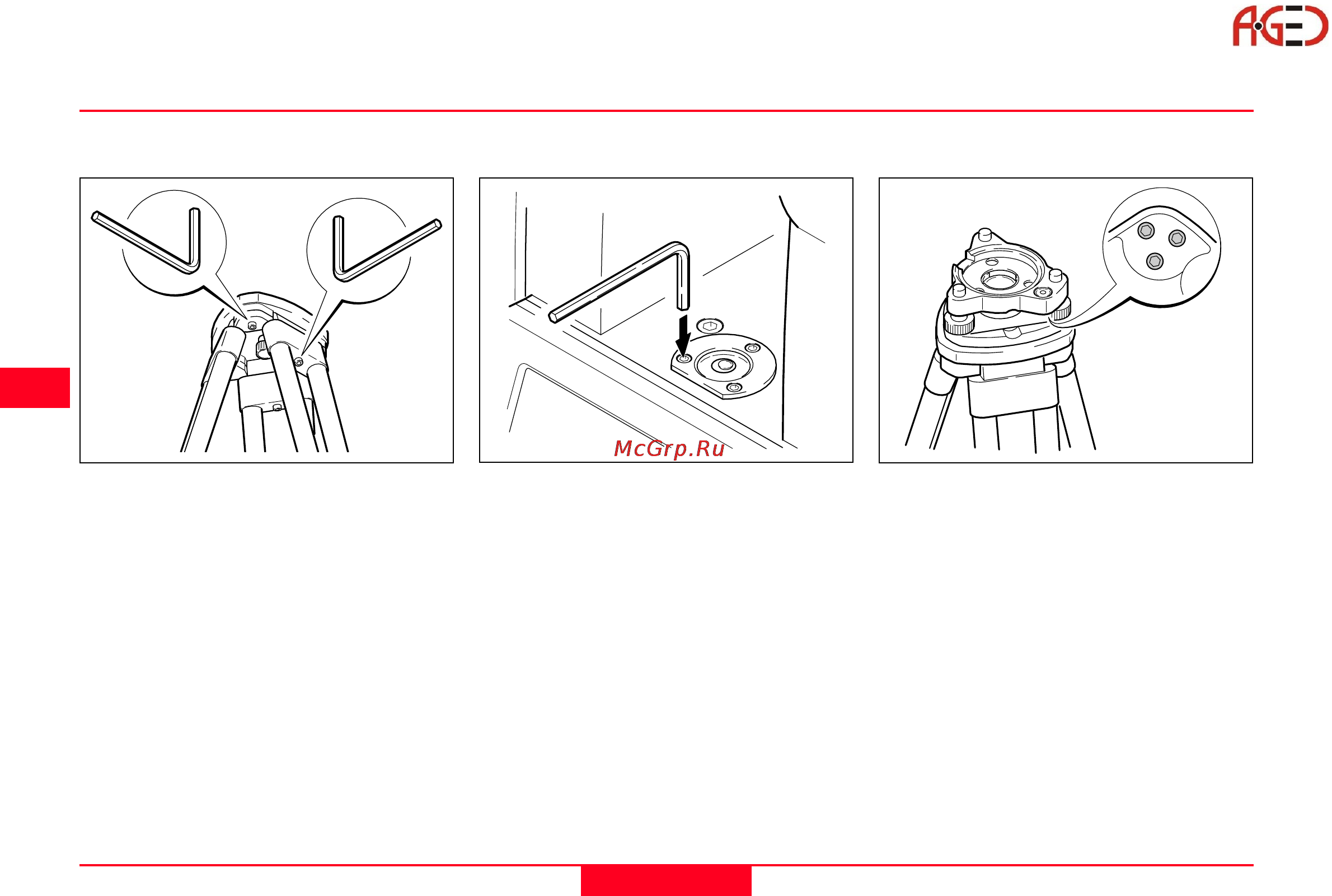

Механические регулировки и юстировки
Контакт между деревянными и
металлическими частями штатива
должен везде быть прочным и
плотными.
Немного затяните винты Аллена (2).
Затяните выступающие винты
головки штатива (1) так, чтобы при
его поднимании ножки штатива не
сдвигались.
Штатив
Круглый уровень инструмента
Прежде всего отнивелируйте
инструмент по электронному уровню.
Пузырек должен быть в нульпункте.
Если он выходит за пределы круга,
используйте юстировочные шпильки
или ключ Аллена, входящие в
комплектацию для того, чтобы
юстировочными винтами привести
пузырек в нульпункт.
По окончании юстировки все
юстировочные винты должны быть в
затянутом состоянии.
Круглый уровень подставки
Отнивелируйте инструмент и
извлеките его из подставки. Если
пузырек круглого уровня после этого
не будет в нульпункте, то приведите
его на центр с помощью
юстировочных винтов (GDF121 или
GDF122). Вращение юстировочных
винтов:
влево: пузырек движется к винту
вправо: пузырек отходит от винта.
По окончании юстировки все
юстировочные винты должны быть в
затянутом состоянии.
12
1100Z23
1100z22
1100Z24
