68
Системные функции
TPS1100 - Руководство пользователя 2.1.0ru
Запуск режима слежения при
выборе программы измерений
”Standard distance measurement”
(стандартные линейные измерения),
либо режима быстрого слежения,
если была задана программа ”Fast
distance measurement” (Быстрое
измерение расстояний).
Вызов теста EDМ (лазерного
дальномера) - по сигналу и частоте.
Вызов теста EDМ (лазерного
дальномера) - по сигналу и
частоте.
Прерывание работы
запущенной программы
измерений.
Вызов функции „EDМ
parameters“ (Параметры
лазерных измерений).
Измерение расстояний, продолжение
Выбор режима измерений, типа визирной цели и типа отражателя

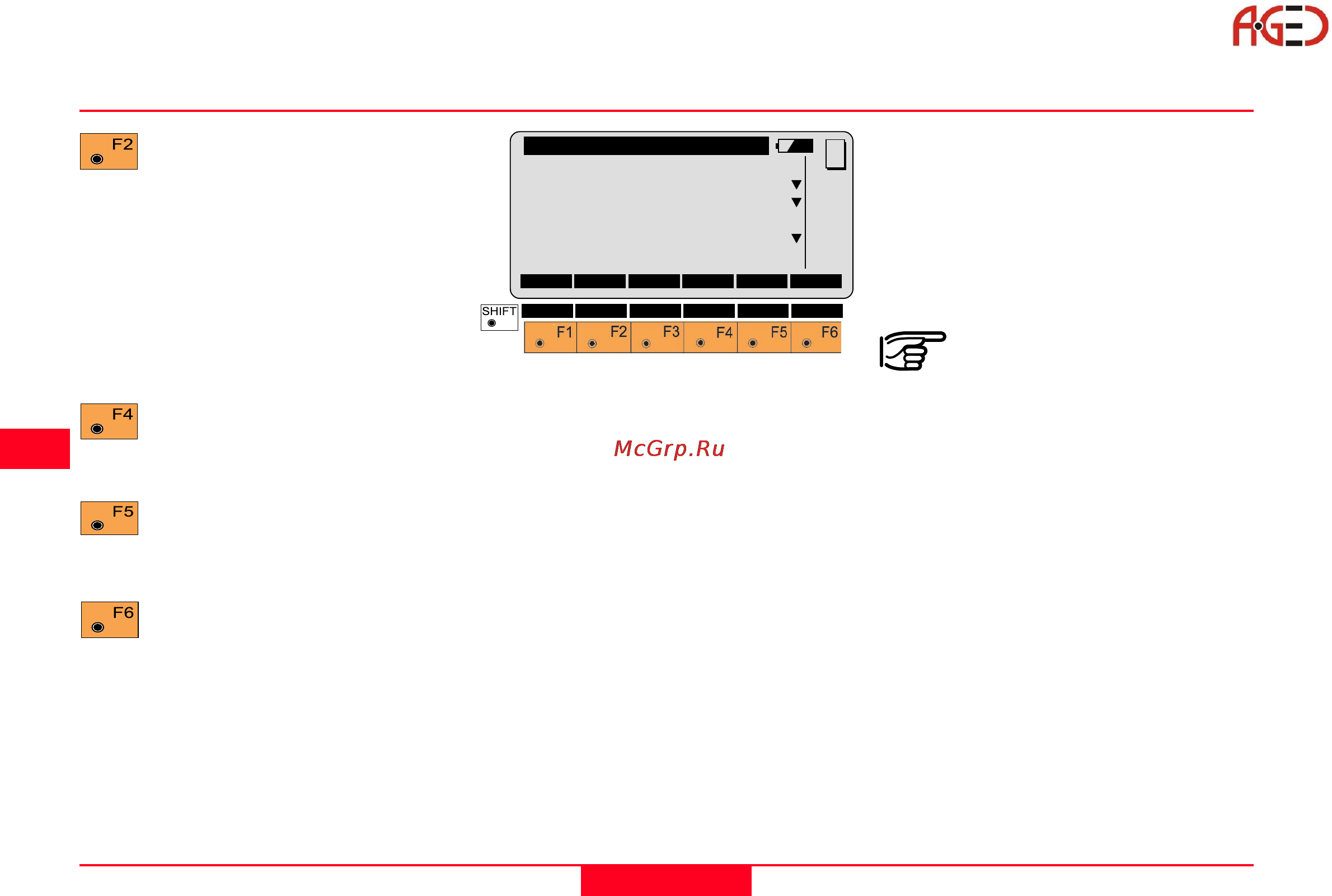

\ EDM parameters
Set EDM Prog for DIST/ALL
Target Typ : IR=Reflector
EDM Prog. : Standard IR
Refl.Name : Leica circ.prism
Add.const.: 0.0 mm
CONT REFL
MC
QUIT
Измерения в инфракрасном
диапазоне:
Стандартные ИК-измерения. Точность
2 мм+2ppm. Время измерений 1.0 сек.
Стандартные быстрые ИК-измерения.
Точность 5 мм+2ppm. Время
измерений 0.5 сек.
Режим слежения в ИК-диапазоне.
Непрерывное измерение дальностей.
Точность 5 мм+2ppm. Время
измерений 0.3 сек.
Режим оперативного слежения в ИК-
диапазоне. Непрерывное измерение
дальностей. Точность 10 мм+2ppm
Время измерений менее 0.15 сек.
Average IR
ИК-измерения расстояний с
осреднением. Повторные измерения в
стандартном режиме с индикацией
числа приемов (2?n?999), текущего
среднего значения и стандартного
отклонения по всем приемам.
Малые дальности могут
измеряться в
инфракрасном режиме без
применения отражателя (например,
на хорошо отражающие объекты,
такие как дорожные знаки). В
таких случаях расстояния
корректируются постоянным
слагаемым, заданным для
активного отражателя.
Безотражательные измерения
больших дальностей с помощью
красного лазера
Standard Long RL Normal: Точность
3mm+2ppm.
Average Long RL: Повторные
измерения с осреднением
результатов в обычном режиме.
