37
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21

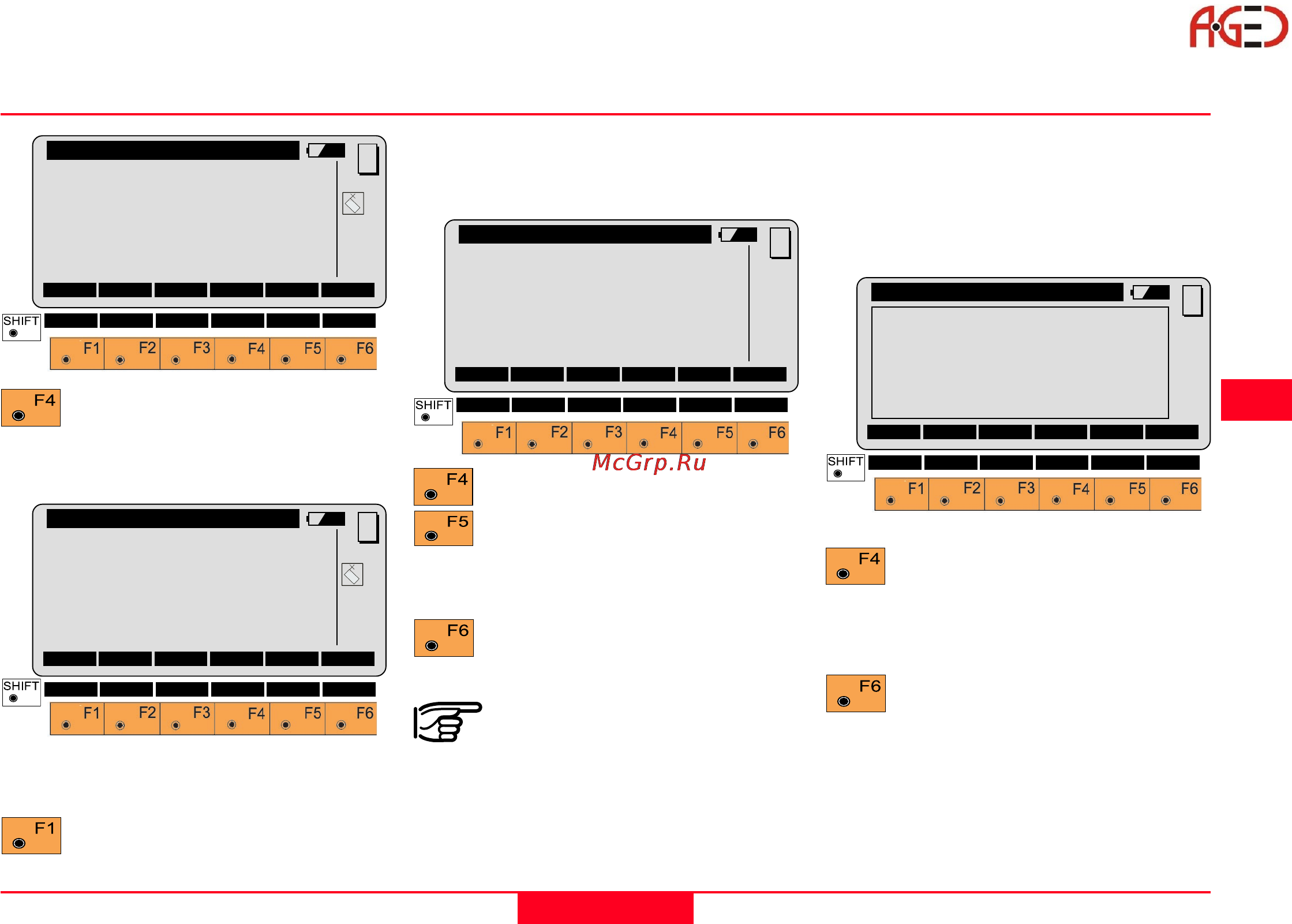

Визирная ось, продолжение
Нажатие этой клавиши
подтверждает готовность к
измерениям и выполняет переход в
меню измерений.
Выполните точное наведение на
визирную цель.
При нажатии этой кнопки
запускается повторное
измерение.
Запись новых значений.
Нажатие этой кнопки
позволяет вновь запустить
весь процесс определения
коллимационной ошибки.
Если нажать на эту кнопку, то
прежние значения будут
оставлены без изменений.
Если величина
коллимационной ошибки (с)
превышает 5’24” (0.1 град), то будет
необходимо повторить процедуру
поверки. Если при повторном
определении величина не окажется в
указанном допуске, обратитесь в
службу сервиса.
После того, как новое значение
коллимационной ошибки будет
подтверждено, можно перейти к
определению погрешности положения
оси вращения трубы.
Нажатие этой кнопки
запускает определение
погрешности положения оси
вращения трубы.
Завершение работы и возврат
в меню поверок и юстировок.
По завершении измерений на
дисплей выводится прежнее и новое
значение коллимационной ошибки.
Main\ Hz-Collim. Error
old new
c Hz-c: -0°00'03" 0°00'08"
Accept new value(s)?
YES RETRY NO
MC
QUIT
Main\ Hz-Collim. Error
YES NO
MC
Continue to determine the
tilting-axis errror?
Telescope Positioning
Hz- and V-positioning:
set direction(s) to zero.
∆∆
∆∆
∆ Hz : 0°00'00"
∆∆
∆∆
∆ V : 0°00'00"
OK ABORT
MC
QUIT
Main\ Hz-collim. Error
Aim accurately at the same
target in other face
Hz : 193°19'24"
V : 269°08'45"
MEAS
MC
QUIT
