36
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21

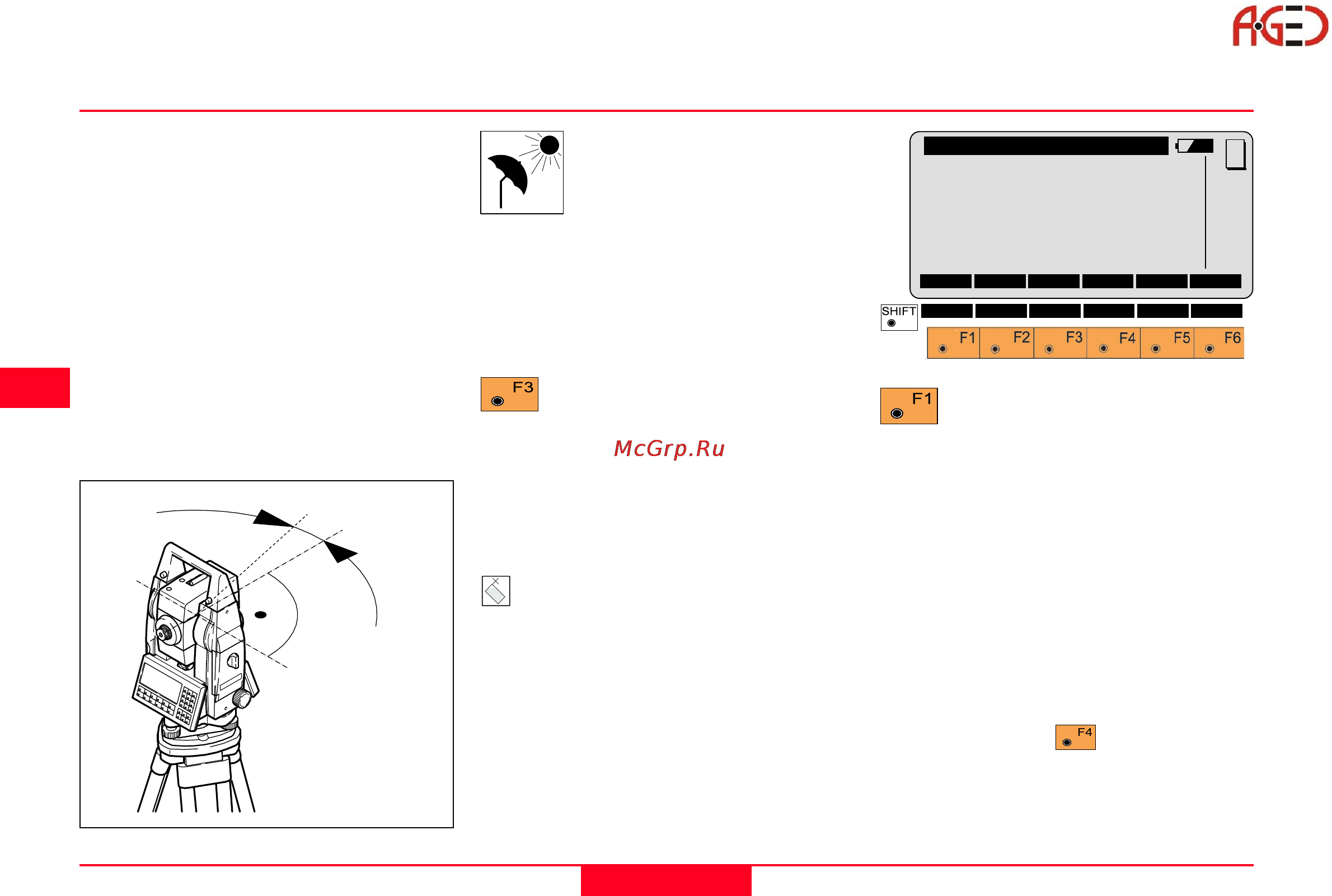

Визирная ось
Ошибка положения визирной оси (с –
коллимационная ошибка) - это
отклонение угла между визирной
осью трубы и осью ее вращения от
90о. Коллимационная ошибка
приводится к значению 0.00 в
заводских условиях перед поставкой
инструмента. Поправка в
горизонтальные углы за
коллимационную ошибку вводится
только при установке флажка ON (см.
раздел „Отключение электронной
коррекции погрешностей
инструмента“).
Для того, чтобы определить
ошибку положения
визирной оси наведите
трубу на цель,
расположенную на расстоянии
порядка 100 м и не более ±9° (±10
град) от горизонта. Процедура
выполнения этой поверки аналогична
поверке места нуля.
Запуск процедуры поверки
(см. пример индикации
дисплея на стр. 30).
Двухосевой компенсатор
автоматически выключается при
проведении этой поверки, о чем
свидетельствует появление символа
на дисплее.
Запуск процесса измерений.
На дисплее появляется запрос на
смену положения вертикального круга
относительно зрительной трубы.
Если различия между
горизонтальными и вертикальными
углами в полуприемах не превышают
±27' ( ±0.5 град ), дисплей покажет,
что инструмент готов к измерениям.
Будет выдан акустический сигнал о
том, что клавиша
переопределена как „OK“.
1100z20
c
Линия
визирования
Ось вращения трубы
Main\ Hz-collim. Error
Aim accurately at a target
positioned at a dist. >100m
Hz : 373°19'24"
V : 90°51'15"
MEAS
MC
QUIT
