45
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21

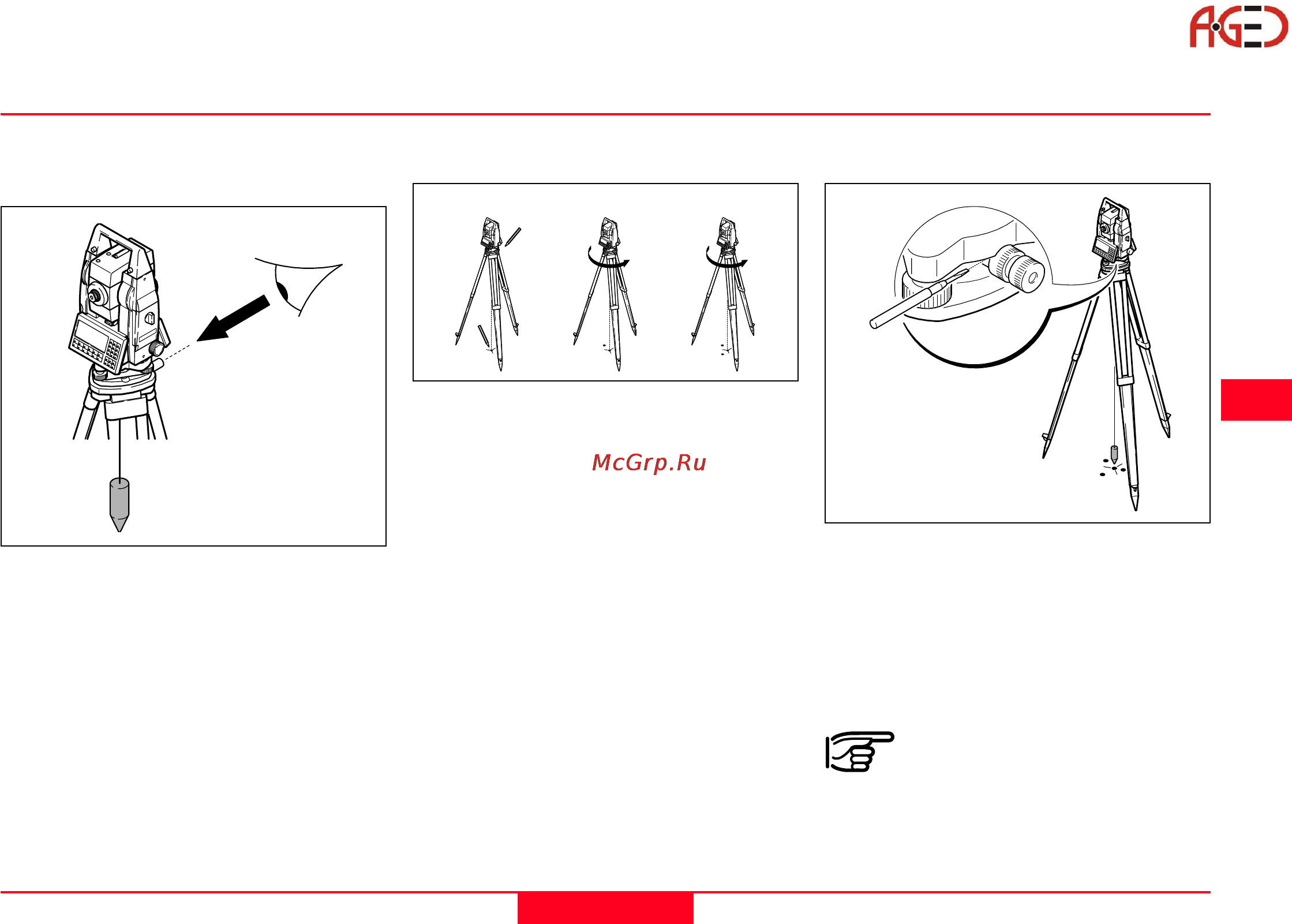

Контроль с помощью нитяного
отвеса:
Оптический отвес
Поверка способом поворота подставки
Юстировка
Установите штатив с инструментом и
отнивелируйте его. Проверьте скобу
станового винта на эксцентриситет,
подвешивая ее в разных ее местах, а
затем сделайте отметку на земле.
Снимите нитяной отвес. Проверьте
положение перекрестия сетки нитей
оптического отвеса, которое должно
быть на сделанной отметке. Точность,
достижимая при этом, составляет
около 1 мм.
Используйте отвертку для поворота
двух юстировочных винтов
поочередно на один и тот же
небольшой угол для того, чтобы
привести перекрестие на отметку,
сделанную на земле.
Поверяйте оптический отвес
подставки регулярно,
поскольку любое отклонение его
оптической оси от вертикали
приводит к ошибке центрирования.
1. Отнивелируйте инструмент по
электронному уровню. Отметьте точку
положения креста сетки нитей на
земле. Используя хорошо заточенный
мягкий карандаш, очертите контур
положения подставки на головке
штатива.
2. Поверните трегер на 120° и снова
отнивелируйте инструмент, доверните
его до попадания в начерченный
контур и снова сделайте на земле
отметку положение креста сетки
нитей.
3. Повторите эти операции в третьем
положении инструмента на штативе.
Если полученные три отметки на земле
не совпадают, отъюстируйте перекрестье
сетки нитей так, чтобы оно попадало на
центр треугольника, образованного тремя
отметками на земле.
1100Z25
22
22
2
11
11
1
33
33
3
120∞120∞
120∞120∞
120∞
120∞120∞
120∞120∞
120∞
1100Z26
1100Z27
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
