93
TPS1100 - Руководство пользователя 2.1.0ru
Системные функции
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21
2626
2626
26
Подсветка
Включение фоновой подсветки
дисплея и подсветки сетки
нитей.
Установочные параметры:
• Включение/выключение (on/off)
подсветки дисплея
• Подогрев (Heating) дисплея (on/off)
• Регулировка контрастности
дисплея (Contrast)
• Яркость подсветки сетки нитей
(Reticule)
• Яркость маячка EGL (опция)
• Включение/выключение
светодиода окуляра (опция)
• Включение/выключение красного
лазера (опция)
Текущие настройки индицируются на
дисплее в процентах и в виде
диаграммы. Опционные установочные
параметры доступны только, если
инструмент оснащен
соответствующим устройством.
Включение/выключение
подсветки дисплея.
Включение/выключение
подогрева дисплея.
Включение/выключение
подсветки сетки нитей.
Назначение этой
функциональной клавиши
зависит от установленного
опционного устройства: включение/
выключение маячка EGL; клавише
прописывается функция „EGL+“.
или:
Включение/выключение светодиода
окуляра, клавише прописывается
функция „DIOD+“.

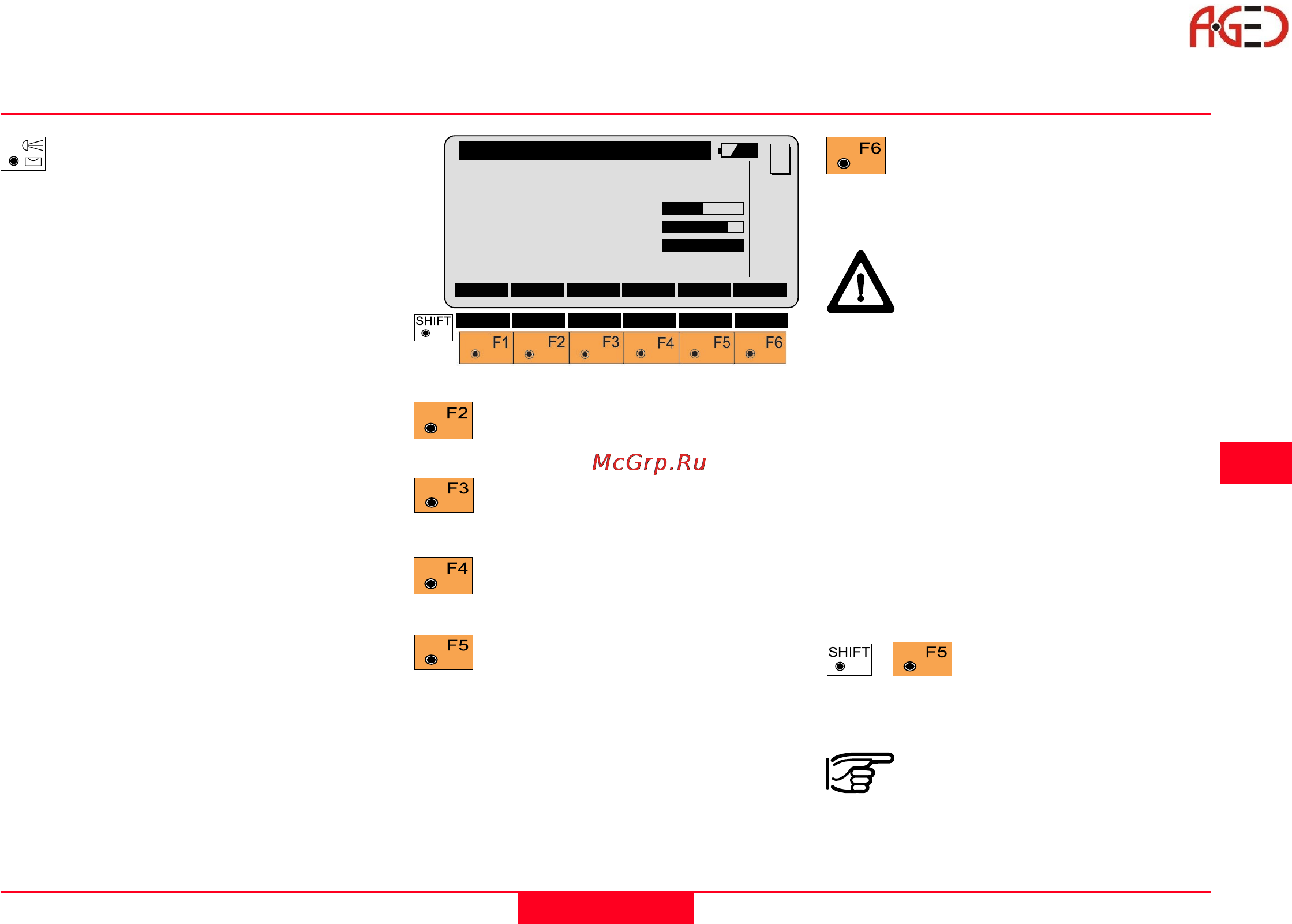

Illumination
Display :
⌧⌧
⌧⌧
⌧
Heating :
⌧⌧
⌧⌧
⌧
Contrast : 50%
⌧⌧
⌧⌧
⌧
Reticule : 80%
⌧⌧
⌧⌧
⌧
EGL : 100%
⌧⌧
⌧⌧
⌧
RedLaser :
⌧⌧
⌧⌧
⌧
OK DISP+ HEAT+ RETI+ EGL+ RedL+
MC
DEFLT QUIT
Включение/выключение
красного лазера видимого
диапазона (только для инструментов
типа TCR/TCRМ).
ВНИМАНИЕ:
(касается только
инструментов с
расширенным диапазоном
измерения дальностей)
При включенном красном лазере не
наводите на отражатель или
отражающие объекты, пользуясь
оптическим визиром. Наводить
инструмент в таких ситуациях можно
только с помощью зрительной трубы.
Использование лазерного визира
допустимо только в пределах
контролируемой области (см. главу
„Техника безопасности“).
Эти кнопки позволяют
задать стандартные
значения для контраста (50%) и
подсветки сетки нитей (80%).
При очень низких
температурах или в условиях
очень яркой окружающей
освещенности контраст должен
устанавливаться на значение более
50%.
