Leica TPS 1100 [90/158] Системные функции
![Leica TPS 1100 [90/158] Системные функции](/views2/1030024/page90/bg5a.png)
90
Системные функции
TPS1100 - Руководство пользователя 2.1.0ru
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21
2626
2626
26
Функция RCS Searching Window
С помощью этой функции можно
задать размеры поискового окна для
режима RCS. Если автоматический
поиск отражателя в режиме RCS был
запущен нажатием кнопки ALL или
DIST, то окно с заданными размерами
будет просматриваться, начиная с
текущего положения зрительной
трубы.

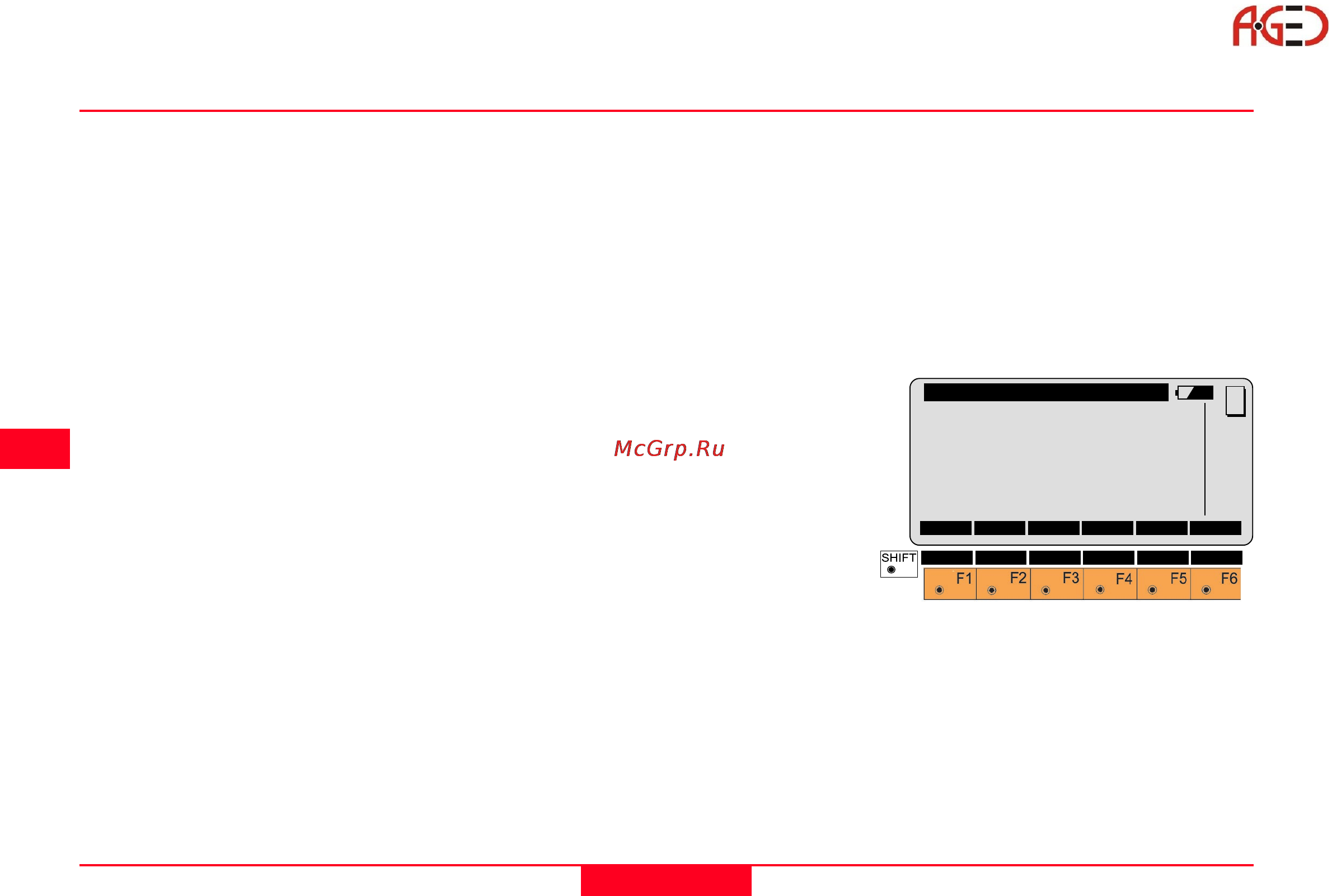

...\ RCS Searching Window
Define size of searching
window
Hz Search: 40 g
V Search : 40 g
CONT DEFLT
MC
QUIT
• Режим RCS:
В этом режиме оператор работает на
отражателе и дистанционно
управляет наведением инструмента
на отражатель удобным для него
способом (например, с помощью
джойстика). Поскольку зрительная
труба инструмента может при этом
наводиться на отражатель только
приближенно, в режиме RCS
используются более крупные по
размеру окна поиска. Если запуск
процесса поиска отражателя
производится вручную, с помощью
кнопок ALL или DIST, то окно поиска в
режиме RCS (по умолчанию 30 град
по азимуту и 15 град по высоте) будет
просматриваться, начиная с текущего
положения зрительной трубы.
• Размеры поискового окна в
режиме RCS могут задаваться с
помощью функции „RCS Searching
Window“.
Автоматический поиск отражателя, продолжение
• Рабочая область (Working Area)
также может быть указана для
режима RCS. Эта область будет
сканироваться автоматически,
если локальный поиск был
неудачным.
Если в режиме LOCK сигнал от
отражателя будет потерян, то
сначала, в течение нескольких
секунд, будет выдана
предполагаемая траектория его
движения, а затем будет выполнен
его поиск, в основном по азимуту.
Размер поискового окна зависит от
формы предсказанной траектории.
Если рабочая область задана, то вся
она будет просматриваться после
локального поиска отражателя.
