47
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21
Выполнение поверки

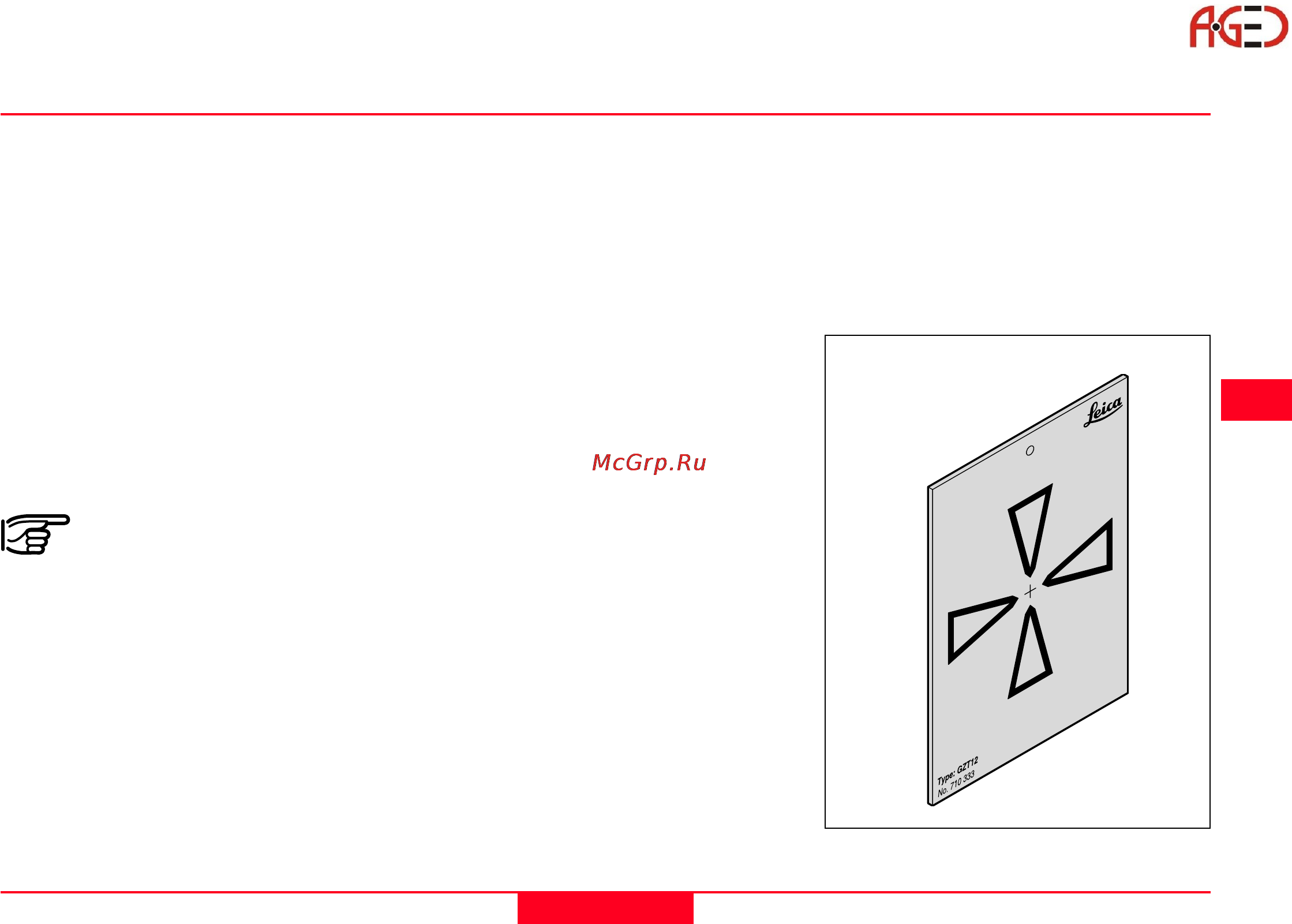

Для проведения этой поверки
используйте входящую в комплект
поставки специальную марку.
Установите ее на расстоянии 5 - 20
метров от инструмента, повернув ее
серой отражающей стороной к
инструменту. Установите трубу в
положение II. Включите красный
лазер в режим слежения (ATR).
Наведите перекрестье сетки нитей
трубы на центр марки, а затем
проверьте положение красной
лазерной точки на ней. Как правило,
красную точку невозможно увидеть в
зрительную трубу, поэтому придется
смотреть на марку поверх трубы или
сбоку от нее. Если красная точка
попадает на крест марки, это
означает, что допустимая точность
заводской сборки соблюдена; если же
она выходит за пределы креста, то
требуется юстировка положения луча
красного лазера.
Лазерный дальномер для работы без отражателя
Ось пучка красного лазера,
используемого для измерения длин
без применения отражателя, должна
совпадать с визирной осью трубы.
Этот пучок выходит из объектива.
Если инструмент хорошо
отъюстирован, то луч красного
лазера совпадает с визирной осью.
Внешние влияния, такие как,
например, сотрясения или
значительные колебания
температуры, способны сместить
положение луча красного лазера
относительно визирной оси.
Положение луча красного
лазера должно поверяться
до выполнения точных дальномерных
измерений, поскольку значительное
отклонение лазерного луча от
визирной оси может привести к
недостаточно точным результатам.
1100Z29
Если точка на той стороне марки,
которая обладает большей
отражательной способностью, будет
слишком ярким для глаз, используйте
для поверки белую сторону марки.
Геодезическое оборудование ООО "А-ГЕО" +7(495) 771-21-18, www.a-geo.com
