Leica TPS 1100 [86/158] Системные функции
![Leica TPS 1100 [86/158] Системные функции](/views2/1030024/page86/bg56.png)
86
Системные функции
TPS1100 - Руководство пользователя 2.1.0ru
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21
2626
2626
26
Если отклонение от центра отражателя
превышает 5 мм при точном на нее
наведении и при отличных условиях
видимости, то требуется повторно
откалибровать систему
автоматического распознавания ATR1.
Если чрезмерные отклонения
происходят часто, обратитесь в
местное представительство фирмы Lei-
ca Geosystems.

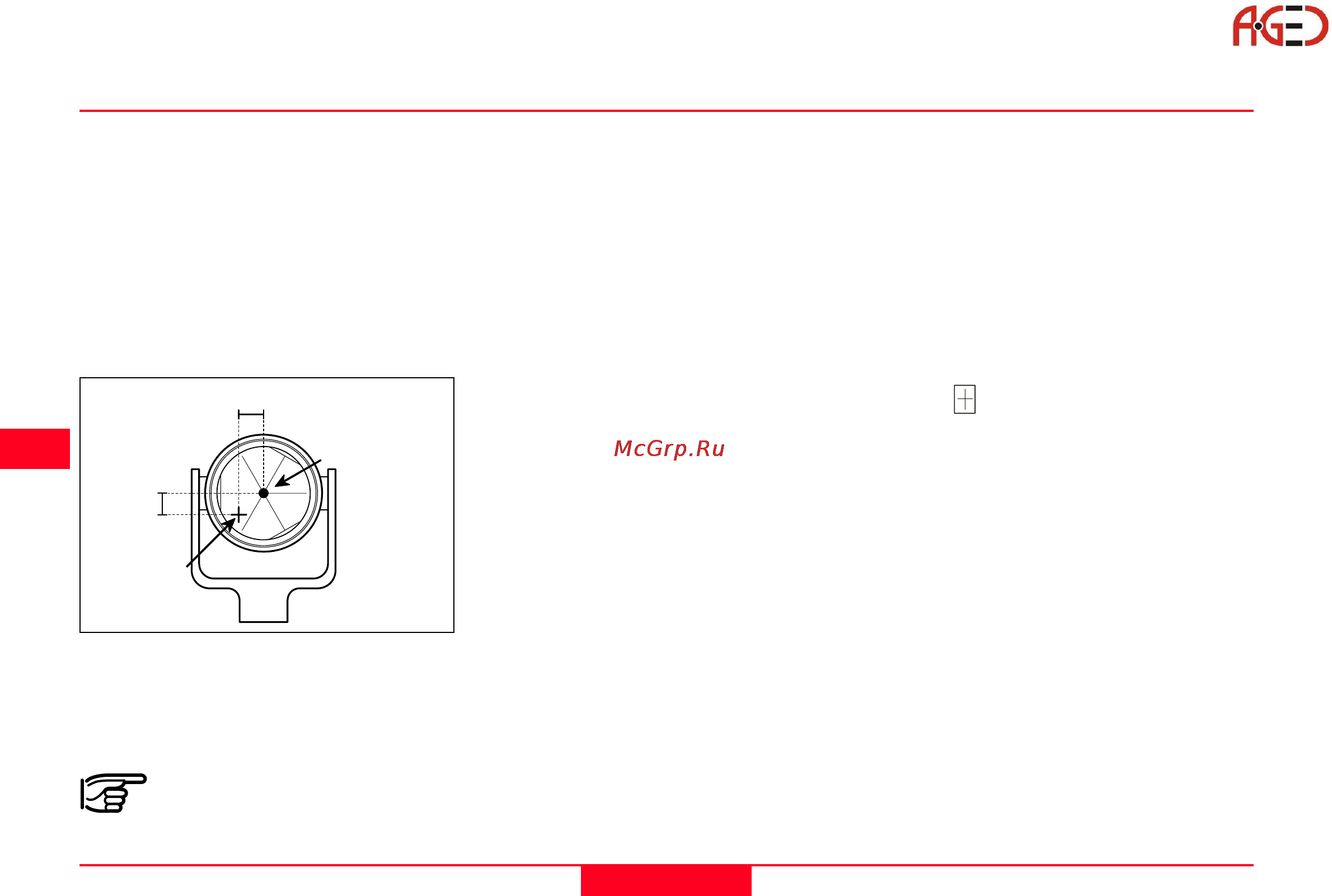

Отклонение в плане
1000Z19
Центр
отражателя
Отклонение
по высоте
Функциональные возможности,
продолжение
Перекрестье
сетки нитей
Поле зрения трубы соответствует
активному полю охвата системы ATR. В
пределах этого поля отражатель будет
мгновенно найден этой системой.
Описанные далее функции
доступны только для
инструментов класса TCA и TCRA.
Этот режим позволяет
автоматически опознавать
неподвижные визирные цели.
Оператору следует сначала
выполнить визуальное наведение
трубы на отражатель так, что он
попал в пределы поля зрения трубы.
Когда будет запущено измерение
дальности, сервоприводы произведут
наведение креста сетки нитей на
область вблизи центра отражателя,
что позволит выполнить измерение
расстояния.
Режим ATR (ATR+ / ATR-) Режим LOCK (LOCK+ / LOCK-)
Данный режим позволяет
инструментам типа TCA отслеживать
перемещение отражателя.
Расстояния могут измеряться всякий
раз, когда помощник с отражателем
останавливается на короткое время
(способ Stop and Go).
При работе в этом режиме до
момента ”захвата” призмы в нижнем
левом углу экрана индицируется
значок
.
Переключение в режим LOCK требует
предварительного измерения
расстояния для того, чтобы система
ATR1 научилась «узнавать»
отражатель.
Это измерение дальностей вполне
аналогично тому, которое описано
выше как начальное измерение
расстояний в режиме ATR.
Если после этого отражатель будет
перемещен, то зрительная труба
инструмента будет отслеживать это
перемещение автоматически при
условии, что отражатель будет
развернут в сторону инструмента.
