Leica TPS 1100 [74/158] Системные функции
![Leica TPS 1100 [74/158] Системные функции](/views2/1030024/page74/bg4a.png)
74
Системные функции
TPS1100 - Руководство пользователя 2.1.0ru

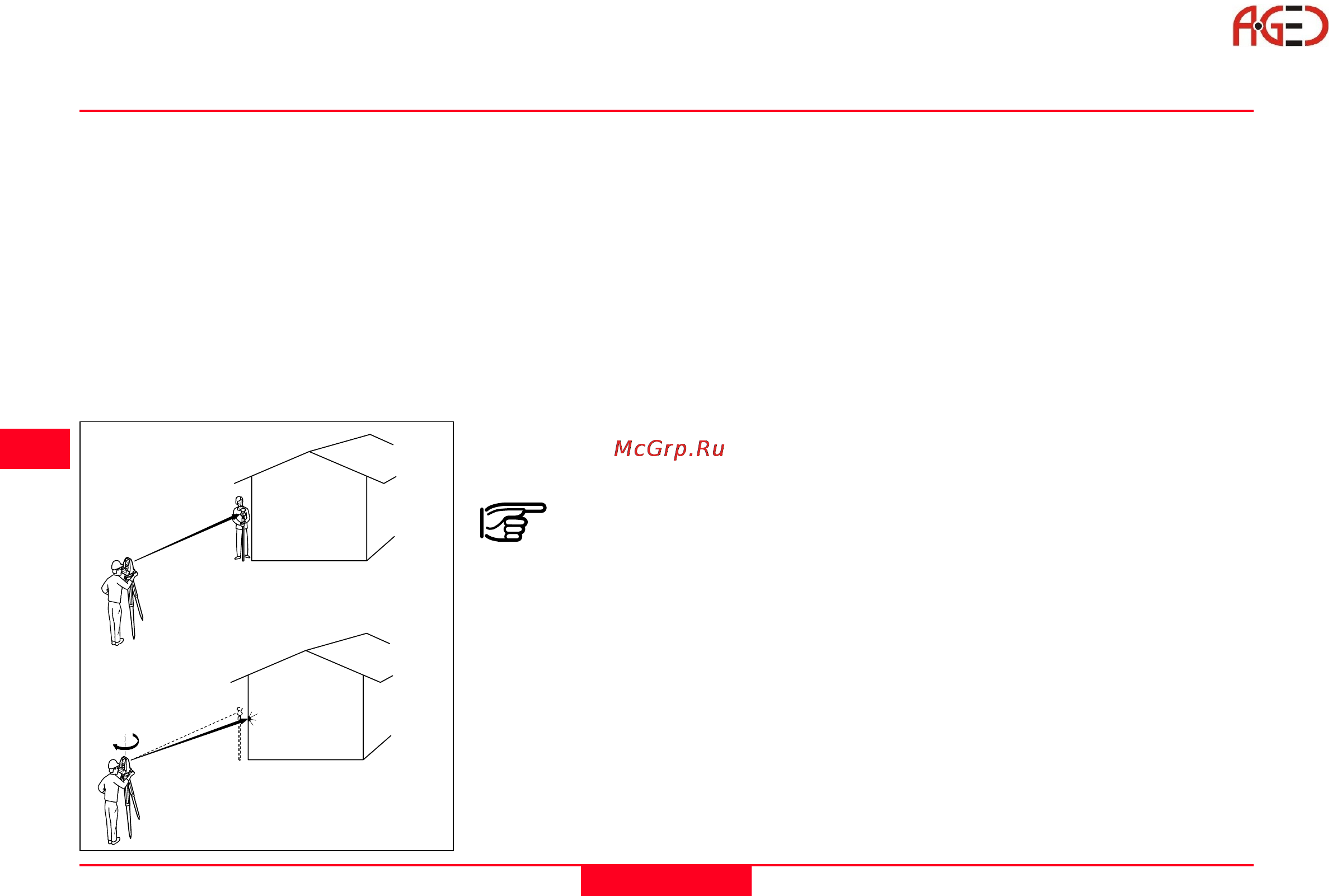

Раздельное измерение углов и длин (DIST+REC)
В рамках данной процедуры имеется
возможность наводить зрительную
трубу на следующую точку после
измерения дальностей и перед
измерением углов. Таким образом,
можно работать на две точки для
измерения углов и расстояний.
Это позволяет зарегистрировать
недоступные точки, например, углы
зданий, ограждения, находящиеся за
заборами.
ЗАПИСЬ ДАННЫХ
ИЗМЕРЕНИЕ ДАЛЬНОСТИ
1000QS361000QS37
Для вычислений, которые связаны с
расстояниями, используется
вертикальный угол, определяемый
после измерения расстояния, а также
текущее горизонтальное
направление. Следовательно,
вычисленные отметки и превышения
будут записаны, а координаты
Y(Easting) и X(Northing), которые
соответствуют новому направлению в
горизонтальной плоскости, будут
перевычислены по последней
измеренной дальности.
Индицированный на дисплее
вертикальный угол
соответствует положению зрительной
трубы на момент завершения
линейных измерений. Это значение
вертикального угла останется
неизменным до записи нового
измеренного расстояния.
Когда расстояния, отметки или
превышения отображены на дисплее
как пустые строки (то есть ——),
вертикальный угол будет непрерывно
индицироваться и обновляться на
экране.
Если после измерения дальностей
были сделаны изменения в данных о
точке визирования, которые
повлияют на измеренное расстояние
или отметку и превышение
(например, было задано новое
значение ppm, постоянного
слагаемого отражателя или
коэффициента рефракции), все
зависящие от них данные будут
соответствующим образом
перевычислены.
