Лазерный отвес
Лазерный отвес встроен в ось
вращения инструмента.
Обычно нет необходимости в
юстировке лазерного отвеса. Если
все же юстировка его потребуется из-
за каких-либо внешних влияний, то
инструмент нужно отправить в любой
сервисный отдел фирмы Leica
Geosystems.

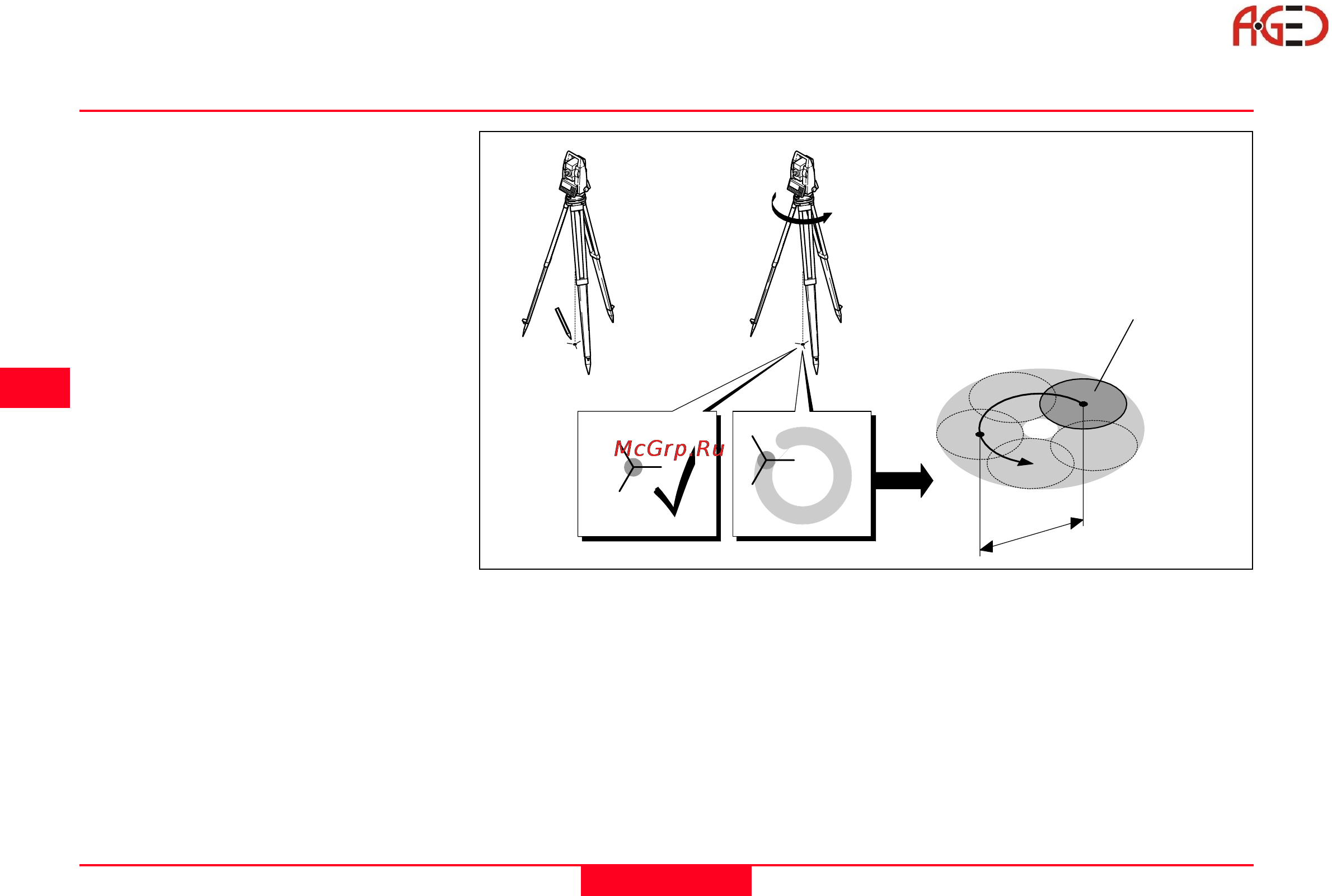

Поверка путем поворота
инструмента на 360°:
1. Установите инструмент на штатив
и отнивелируйте его.
2. Включите лазерный отвес и
отметьте на земле положение
центра красной точки.
3. Медленно поворачивайте
инструмент вокруг его оси
вращения до полного оборота и
следите за положением красной
точки на земле.
Поверка лазерного отвеса должна
проводиться при проектировании
пучка на хорошо освещенную, ровную
и примерно горизонтальную
поверхность (например, на лист
бумаги).
Диаметр пятна
лазера. 2.5 мм
при высоте 1.5 м
Если центр лазерного пучка будет
двигаться практически по кругу, либо
при смещении этого центра на более
чем 1 мм от сделанной ранее
отметки, лазерный отвес нуждается
в юстировке. Обратитесь в
ближайший сервисный отдел фирмы
Leica Geosystems.
В зависимости от освещенности и
типа поверхности под штативом
размер лазерной точки может
меняться. При высоте инструмента
около 1.5 м средний диаметр точки
составляет около 2.5 мм.
Максимально допустимый диаметр
круга, который может описывать
точка при вращении инструмента, не
должен превышать 3 мм при высоте
инструмента 1.5 м.
360∞360∞
360∞360∞
360∞
1100Z28
Менее ≤ 3 мм
при высоте 1.5 м
11
11
1
22
22
2
