43
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21

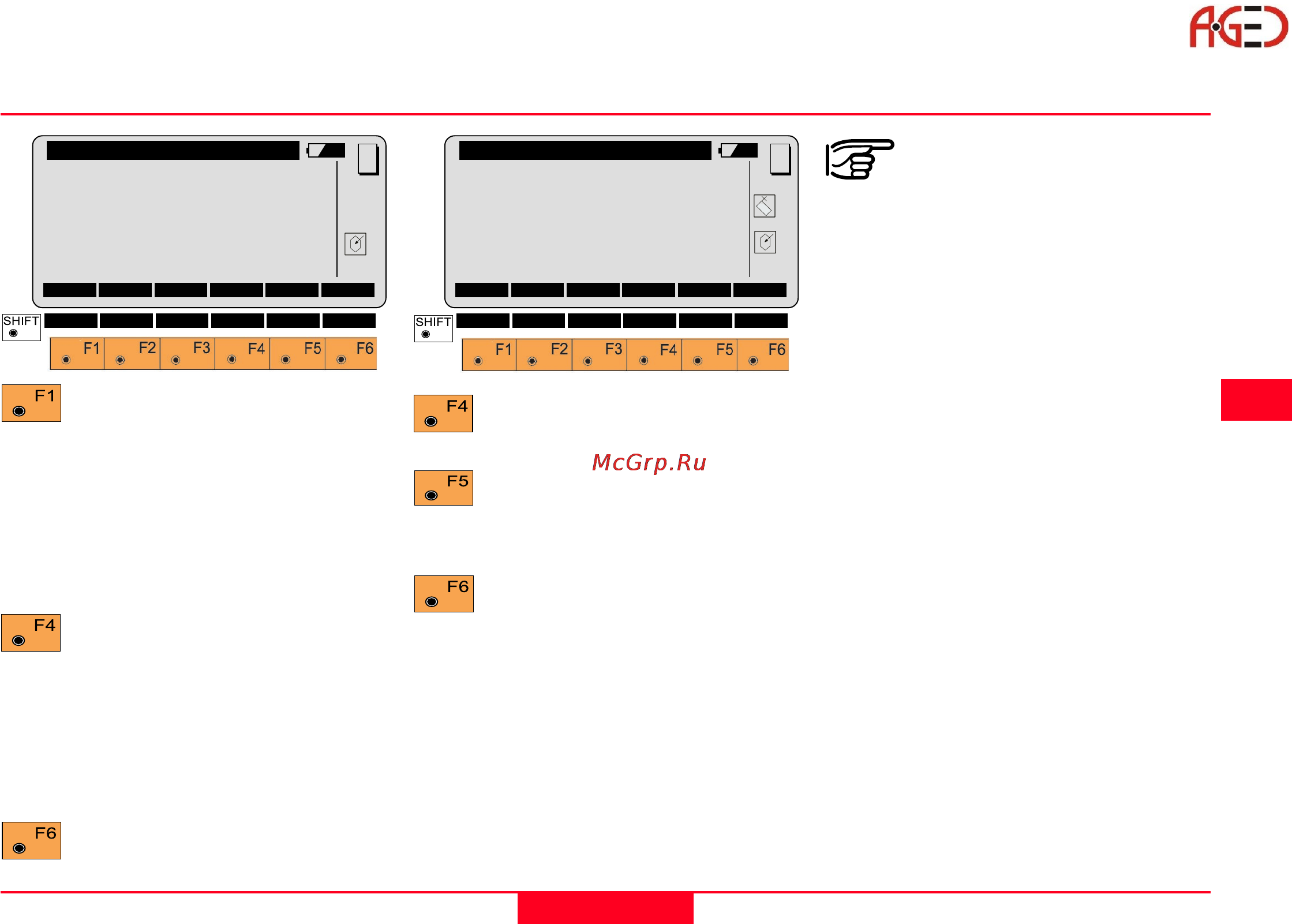

Определение коллимационной ошибки системы ATR, продолжение
Запись вновь полученных
значений.
Повтор процедуры
определения коллимационной
ошибки системы ATR.
При нажатии этой кнопки
прежние значения останутся
без изменений.
Нажатие этой кнопки означает,
что повторять измерения не
требуется. Прежнее и новое значение
погрешности коллимации ATR
выводятся на дисплей для выбора
одного из них. В этом же окне
индицируются величины
коллимационной ошибки (с) и места
нуля (i).
При нажатии этой кнопки
повторные измерения будут
производиться до тех пор, пока не
будет достигнута необходимая
точность. Результатом является
среднее из всех выполненных
измерений. Рекомендуется делать не
менее двух определений.
Остановка процесса поверки.
Прежние значения остаются
без изменений.
Если величины ошибок
определения горизонтальной
и вертикальной составляющих
погрешности коллимации системы
ATR превышает 2’42" (0.05 град), то
будет необходимо повторить
процедуру измерений. Кроме того,
если значение места нуля (i)
превышает 54' (1 град) или если
величина коллимационной ошибки (c)
превышает 5' 24" (0.1 град), то
измерения также будет нужно
повторить.
Если указанные пределы будут часто
превышаться при проведении
поверок, обратитесь в службу
сервиса.
CAL\ ATR Accuracy
No. of Meas: 2
σσ
σσ
σATR Hz : 0°00'05"
σσ
σσ
σATR V : -0°00'08"
σ σ
σ σ
σ i V-Ind. : -----
σ σ
σ σ
σ c Hz-col : -----
Take more measurements?
CONT MORE ABORT
MC
CAL\ATR Collim. Errors
old new
ATR Hz : 0°00'08" 0°00'05"
ATR V : 0°00'10" 0°00'09"
i V-ind : 0°00'00" 0°00'10"
c Hz-c : 0°00'10" 0°00'02"
Accept new value(s)?
YES RETRY NO
MC
