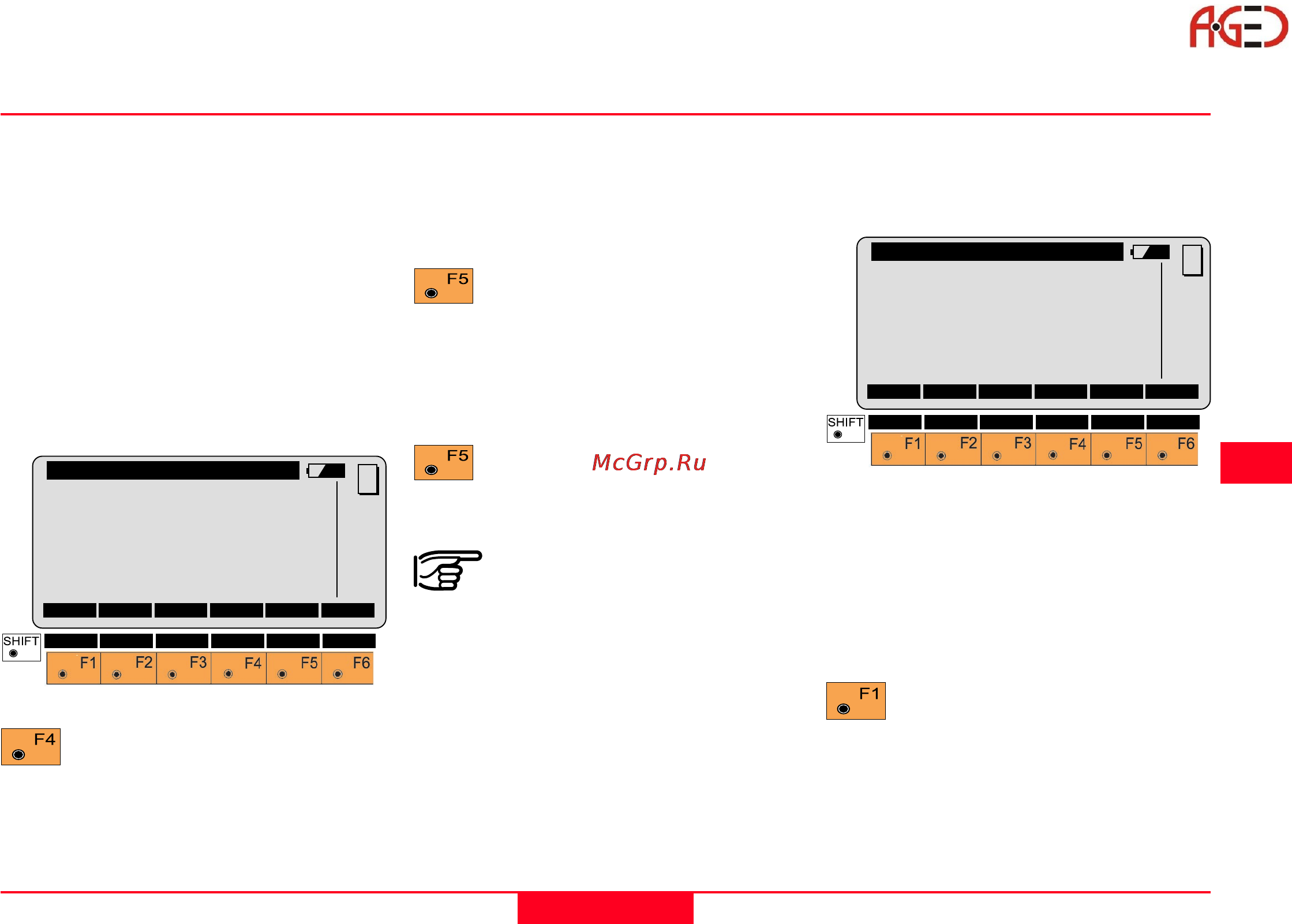

Установка и ввод горизонтального угла привязки (SetHz)
Запустите функцию „Set Hz to any
angle“.
Выполните точное наведение на
точку привязки.
Эта операция всегда должна
выполняться при положении
вертикального круга I.
Установите отсчет по
горизонтальному кругу на 0° 00' 00"
(0.0000 град) или на иное заданное
значение.
Установка отсчета по
горизонтальному кругу на 0°
00' 00" (0.0000 град).
Вместо ввода значения можно просто
повернуть инструмент на
соответствующий угол для получения
нужного отсчета.
Фиксация отсчета
(закрепление горизонтального
круга).
Наведите трубу инструмента на точку
привязки.
Нажатие этой кнопки
открепляет горизонтальный
круг.
Эту функцию можно
запускать из других
диалоговых окон для установки
нужного отсчета по горизонтальному
кругу.
Измерение расстояний
При «первом» запуске линейных
измерений на дисплей выводится
следующее окно:
\ Set Hz to any angle
Set Hz-direction
Hz :123°17'56"
SET Hz=0 HOLD
MC
QUIT
\ Distance Meas.
EDM Prog. : Standard IR
Refl.Name : Leica 360° prism
Add.const. : 23.1 mm
ppm total : 0.0
->Ref ->TRK TEST STOP EDM-P
MC
QUIT
В этом окне показывается
используемый в данный момент
режим измерений, тип отражателя,
его постоянное слагаемое и общая
величина ppm.
С помощью этой кнопки
можно переключать режим
измерений между инфракрасным (на
отражатель, >REF) и режимом с
использованием красного лазера (без
отражателя, RL).
