Системные функции
TPS1100 - Руководство пользователя 2.1.0ru
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21
2626
2626
26

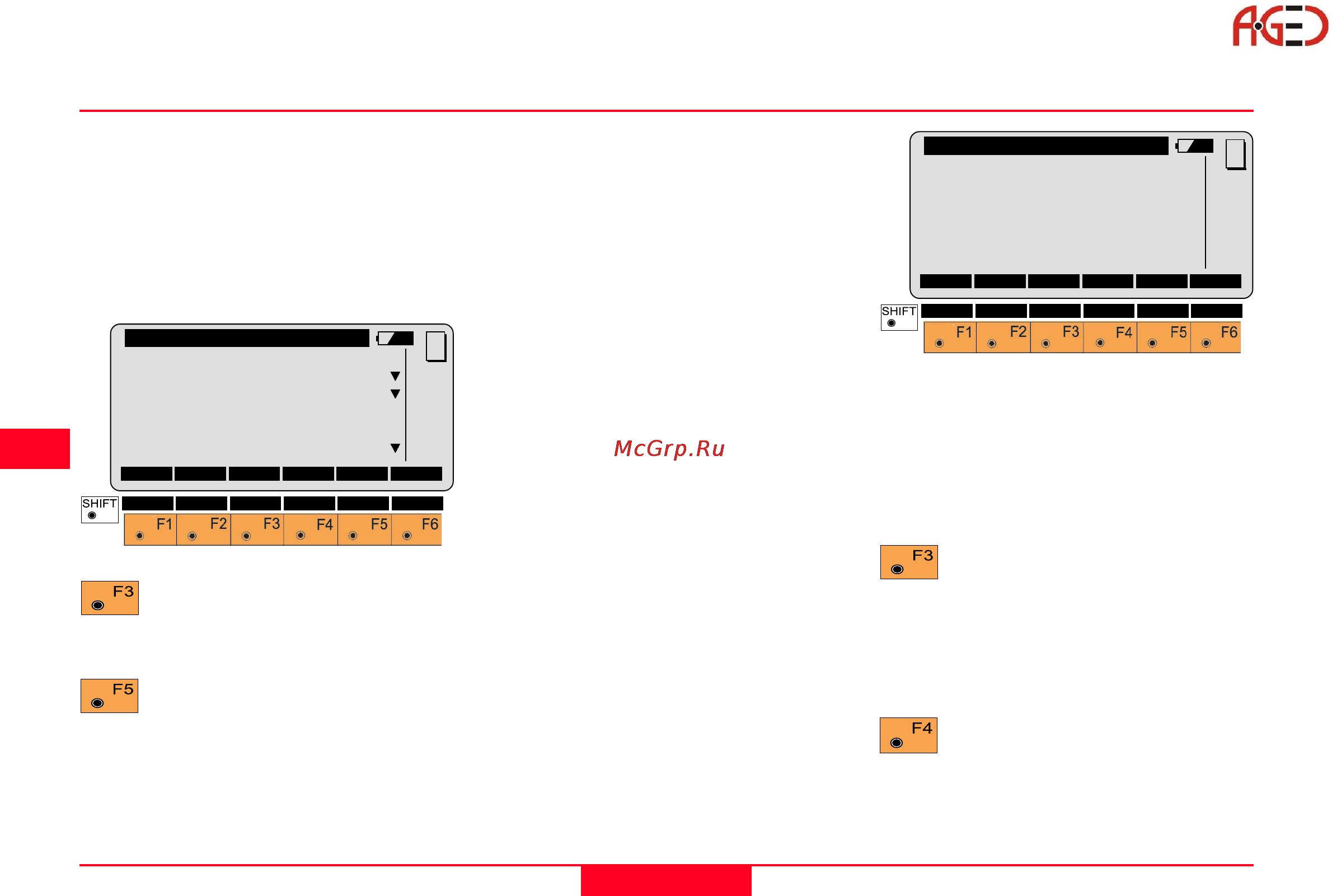

Значения пределов могут вводиться
непосредственно с клавиатуры, либо
задаваться установкой нужного
положения зрительной трубы.
Перемещение зрительной
трубы в положение,
соответствующее устанавливаемому
пределу. Отсчеты непрерывно
выводятся на экран при изменении
положения зрительной трубы.
Установка индицированной на
дисплее величины в качестве
нужного предела.
\ Define Limits
Eyepiece V begin: 87°18'
Eyepiece V end : 114°18'
Lens V begin : 24°18'
Lens V end : 130°30'
Hz limit begin : 180°00'
Hz limit end : 180°00'
CONT DEF SET
MC
QUIT
Если используется какая-либо из
принадлежностей, например, призма
на окуляр или дополнительная линза
для измерений на отражающую
полоску, то диапазон работы
сервоприводов ограничивается
заранее заданными величинами.
С помощью этой кнопки
устанавливаются пределы
для работы сервоприводов.
Нажатие данной кнопки
переустанавливает все
настройки на вариант NO.
Принадлежности
Начальное и конечное значения
диапазона вращения показываются
на дисплее. Они определяют пределы
вращения зрительной трубы для
инструментов, оборудованных
сервоприводами. Диапазон вращения
между начальным и конечным
пределом задается по часовой
стрелке. Диапазон вводится для
значения вертикального угла
вращения трубы со стороны
объектива (Lens V…) и для вращения
окулярной части (Eyepiece V...), а
также для вращения инструмента
вокруг его оси (Hz limit…). Введенные
пределы сохраняются в памяти и
после выключения инструмента.
Main\ Accessories
Accessories are attached:
Eyepiece : NO
Lens : NO
Limit for horiz.rotation
Hz Limits active: NO
CONT DEF DEFLT
MC
QUIT
