32
TPS1100 - Руководство пользователя 2.1.0ru
Поверки и юстировки
66
66
6
1010
1010
10
1212
1212
12
2121
2121
21
Запуск определения
продольного и поперечного
наклона (l, t).

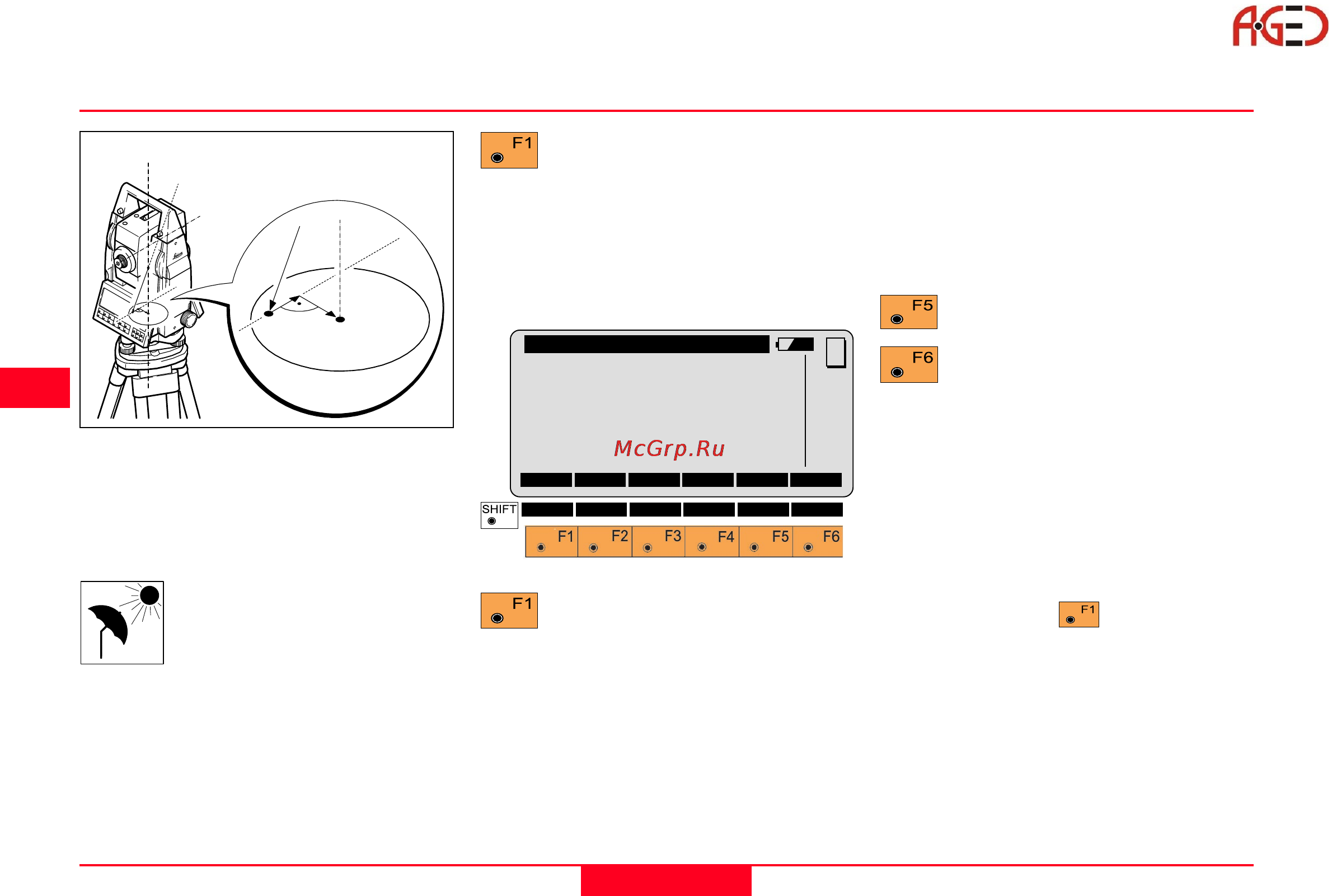

Компенсатор (электронный уровень)
Определение ошибки индекса для
продольной и поперечной осей
компенсатора ( l, t ) соответствует
определению положения центра
пузырька уровня.
До проведения поверок
инструмент должен быть
установлен вдали от
источников тепла,
способных оказать влияние только на
одну его сторону, необходимо также,
чтобы он воспринял окружающую
температуру. Ошибка индекса для
продольной и поперечной оси
определяется на заводе и приводится
к нулю перед поставкой инструмента.
Запуск процедуры
калибровки (см. рисунки на
странице 30).
На дисплей выводится диалоговое
окно с составляющими по продольной
и поперечной осям (l, t)..
Ось вращения инструмента
Если наклон не может быть измерен,
например, из-за неустойчивого
положения инструмента, то на
дисплей выводится сообщение об
ошибке ERROR: 557, и указанные
ниже клавиши позволяют выполнить:
Повторное определение
Завершить поверку.
Не оснащенные сервомоторами
инструменты выполняют измерение
при другом положении вертикального
круга после поворота алидады
инструмента на 180° (200 град),
выполненного с точностью порядка
±4° 30' (±5 град). После того, как
начальное измерение было запущено,
нажатие клавиши
приводит к
тому, что оснащенные
сервоприводами инструменты
автоматически завершат
определение параметров l и t без
вмешательства оператора.
q
l
1100Z01
Main\ Compens.Index Error
1st tilt measurement in any
face
L Compens.: 0°00'25"
T Compens.: 0°00'04"
MEAS
MC
QUIT
