141

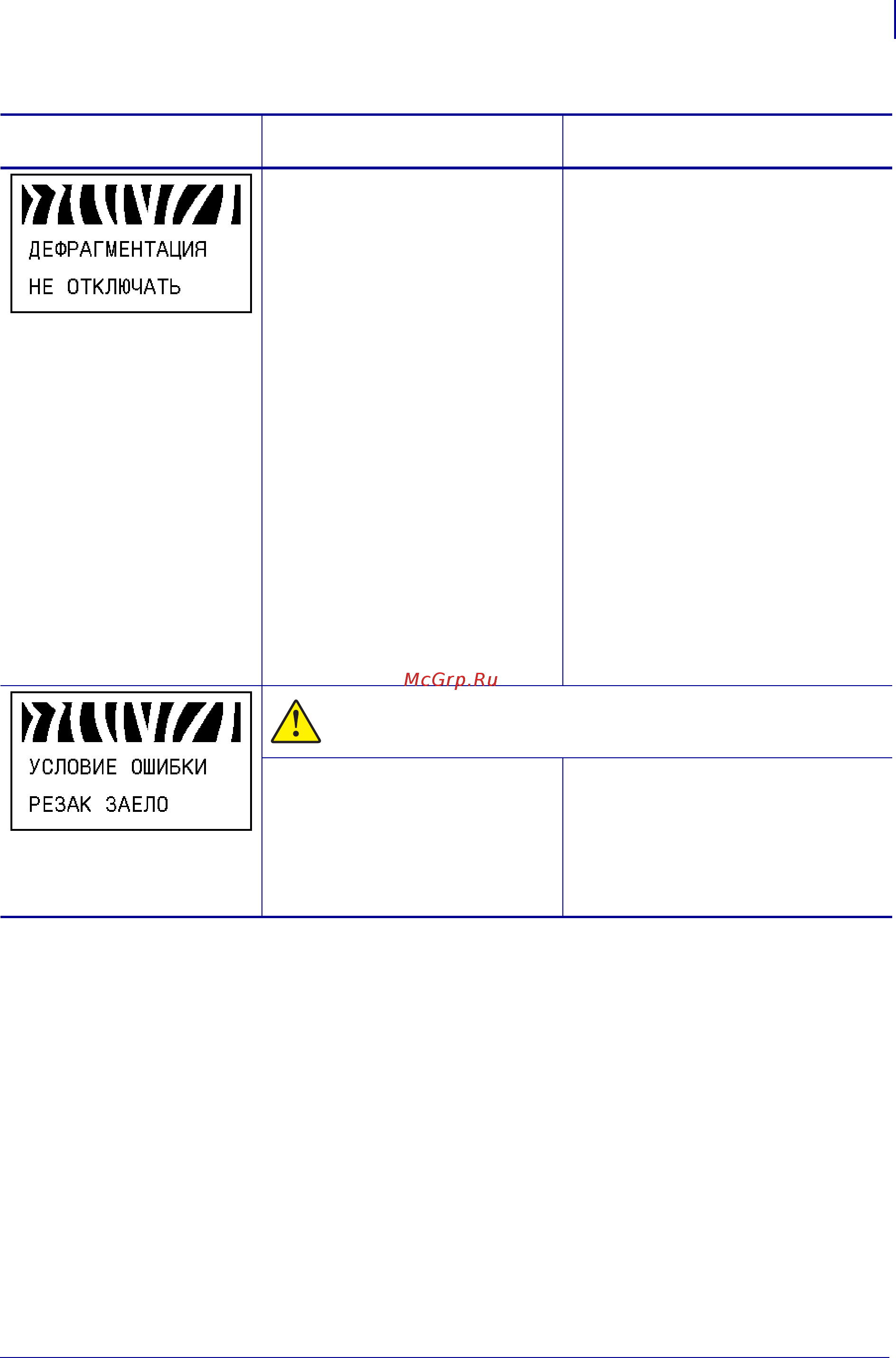

Устранение неисправностей
Сообщения об ошибках на ЖК-дисплее
4/30/09 Xi4 Руководство пользователя P1009874-151
Принтер останавливает
работу.
Принтер выполняет
дефрагментацию памяти.
Предупреждение • НЕ
выключайте питание принтера
во время дефрагментации. Это
может повредить принтер.
Подождите, пока принтер завершит
дефрагментацию. Если это сообщение
об ошибке появляется часто,
проверьте форматы этикеток.
Форматы, часто записываемые в
память или удаляемые из нее, могут
стать причиной частого выполнения
дефрагментации. Обычно
использование правильно
закодированных форматов этикеток
позволяет минимизировать
потребность в дефрагментации.
Если это сообщение об ошибке
сохраняется, обратитесь в службу
технической
поддержки. Необходимо
обслуживание принтера.
Принтер останавливает
работу; индикатор
ОШИБКА мигает.
Предупреждение • Лезвие резака очень острое. Не
прикасайтесь к лезвию и не протирайте его пальцами.
Лезвие резака находится на
пути прохождения носителя.
Выключите питание принтера
иотключите принтер. Проверьте
модуль резака на наличие сколов
и загрязнения, следуя инструкциям
по очистке, описанным в разделе
Очистка резака на стр.131.
Таблица 12 • Сообщения об ошибках на ЖК-дисплее (продолжение)
ЖК-дисплей/
Состояние принтера
Возможная причина Рекомендуемое решение
