Устранение неисправностей

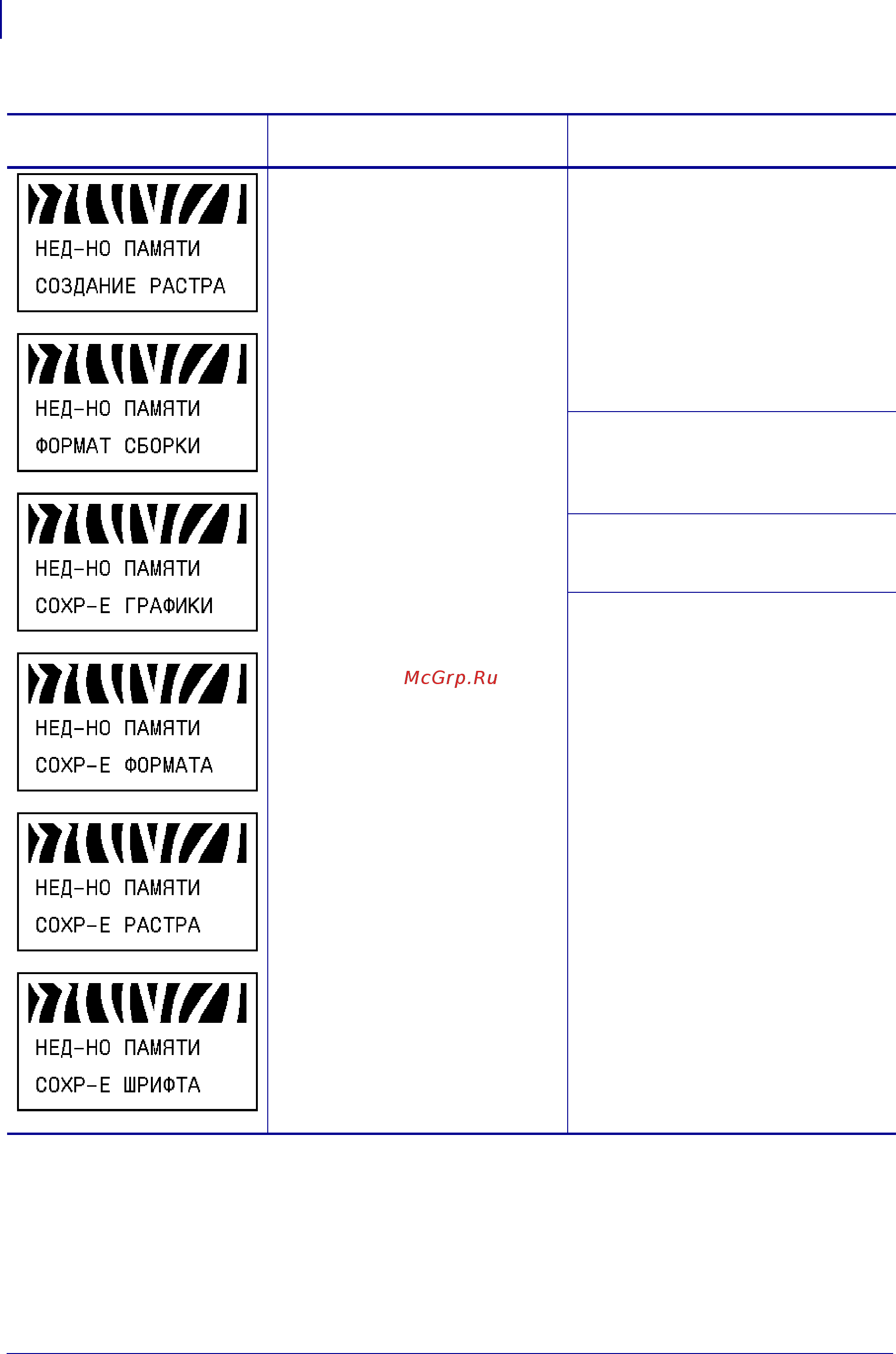

Сообщения об ошибках на ЖК-дисплее
142
P1009874-151 Xi4 Руководство пользователя 4/30/09
Недостаточно памяти для
выполнения функции, указанной
во второй строке сообщения
об ошибке.
Высвободите память принтера,
настроив формат этикетки или
параметры принтера. Одним из
способов высвобождения памяти
является настройка ширины печати
в соответствии с действительной
шириной этикетки вместо сохранения
параметра ширины печати по
умолчанию. См. раздел Установка
ширины печати на стр.95.
Убедитесь, что устройство, например
флэш-память или карта PCMCIA,
установлено и не защищено от
записи или не заполнено.
Убедитесь, что данные не
отправляются в устройство, которое
не установлено или недоступно.
См. Руководство по обслуживанию
для получения дополнительной
информации об указанной функции.
Таблица 12 • Сообщения об ошибках на ЖК-дисплее (продолжение)
ЖК-дисплей/
Состояние принтера
Возможная причина Рекомендуемое решение
