Описание аппарата — быстрый обзор
Устройство управления – элементы управления
26
099-000109-EW508
01.02.2012

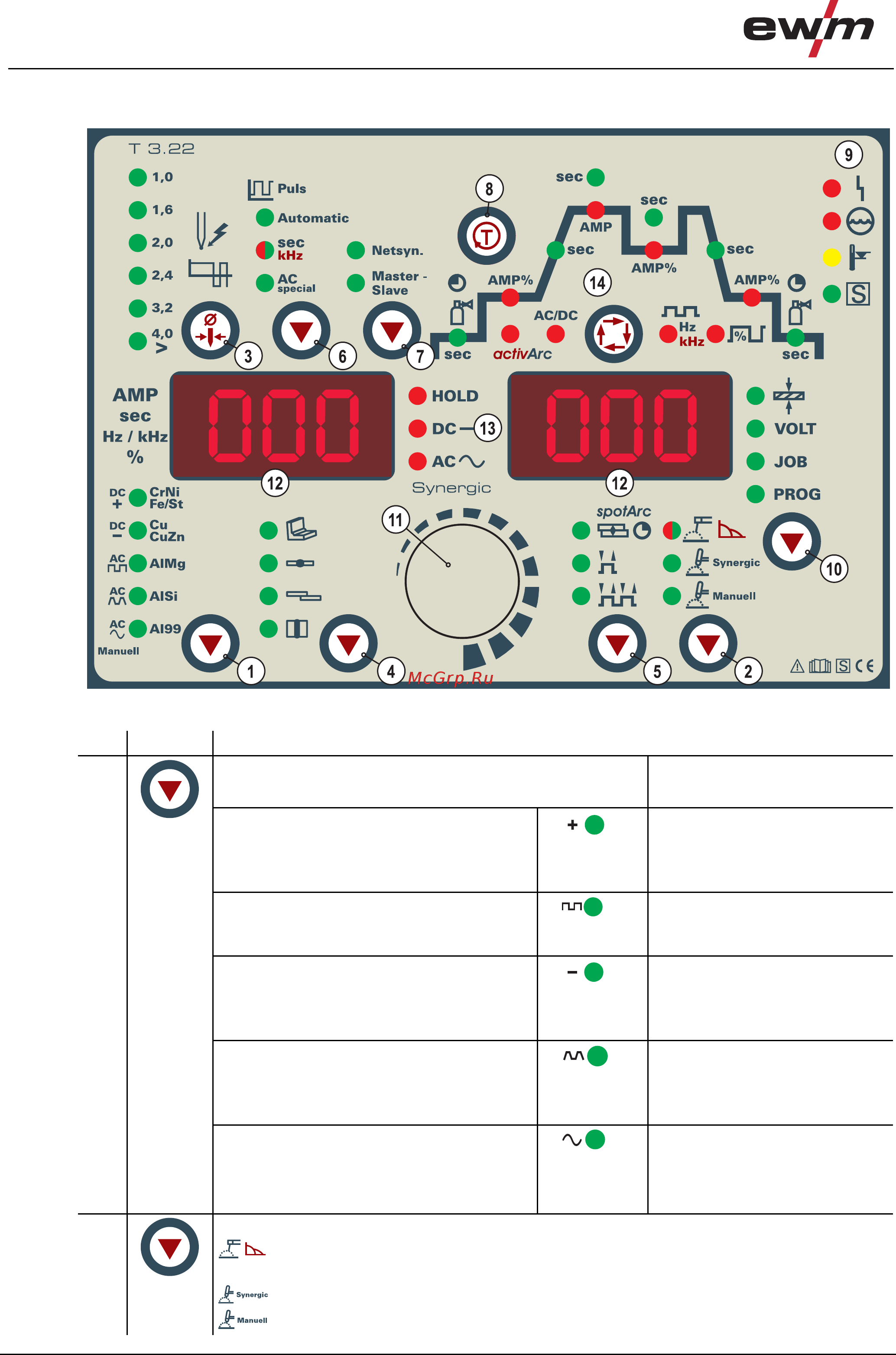

4.3 Устройство управления – элементы управления
Рисунок 4-5
Поз. Символ Описание 0
Кнопка Переключение полярности (ручная сварка ВИГ) Кнопка Выбор типа материала
(ВИГ Synergic)
Сварка постоянным током с положительной
полярностью на держателе электродов
относительно изделия (переключатель
полярности, только ручная сварка)
Fe/St
CrNi
DC
Хромоникелевые сплавы / железо
/стальные сплавы
Сварка постоянным током с отрицательной
полярностью на горелке (либо держателе
электродов) относительно изделия.
AlMg
AC
Медь / сплавы меди (бронзы) /
медно-цинковые сплавы (латунь)
сварка переменным током прямоугольной
формы.
Максимальная энергоотдача и надёжность
сварки.
CuZn
Cu
DC
Алюминиево-магниевые сплавы
сварка переменным током трапецеидальной
формы.
Универсальный вид, почти для всех случаев
применения.
AlSi
AC
Сплавы алюминия с кремнием
1
сварка синусоидальным переменным током.
Низкий уровень помех.
Al99
AC
Алюминий 99%
2
Кнопка "Вид сварки"
Ручная сварка стержневыми электродами, загорается зелёным цветом / Настройка
Arcforce, загорается красным цветом
Согласованная сварка ВИГ (Согласованная настройка параметров)
Согласованная сварка ВИГ (Ручная настройка параметров)
