Конструкция и функционирование
Сварка ВИГ
56
099-000109-EW508
01.02.2012

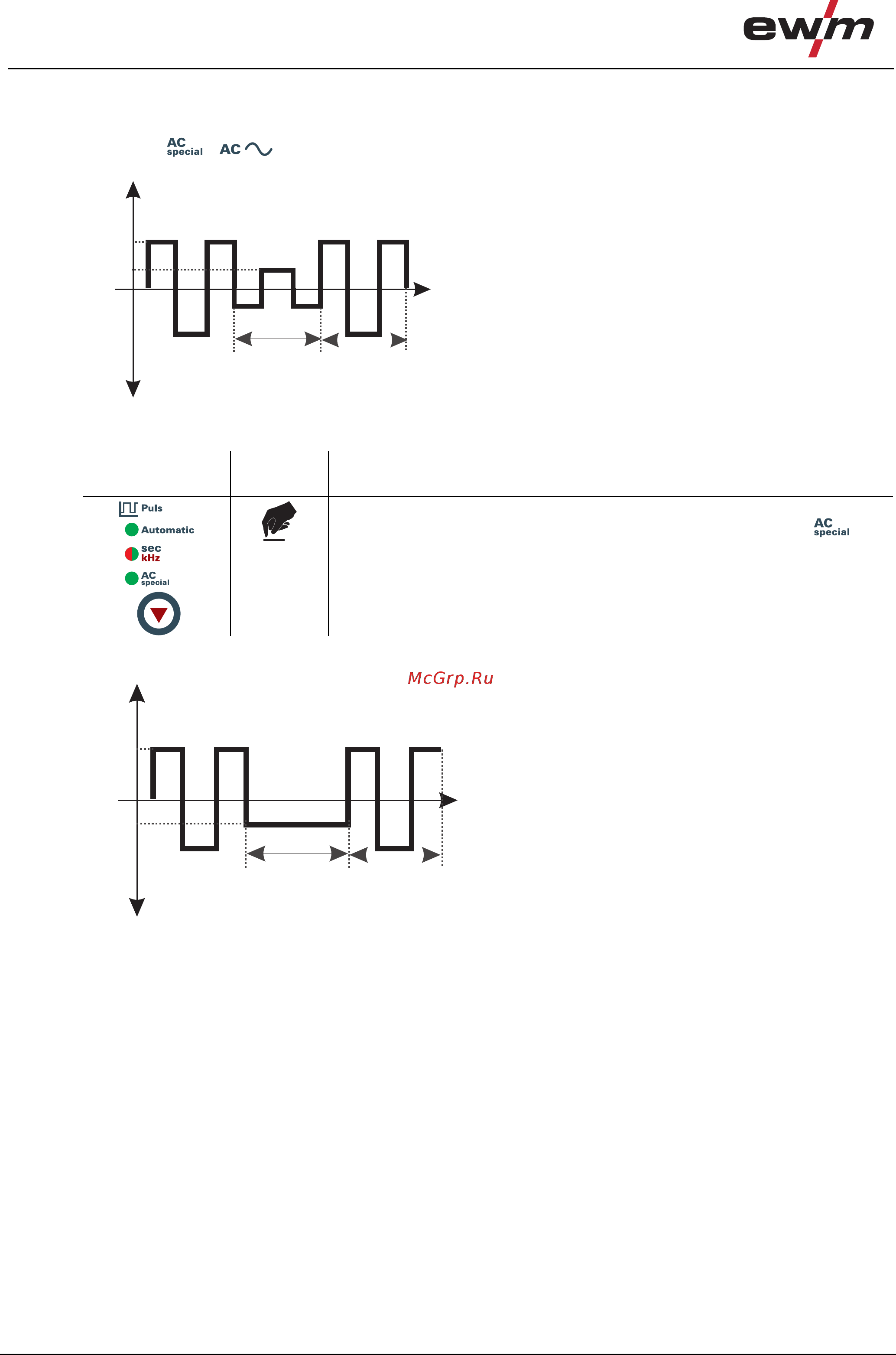

5.7.14.4 Импульсно-дуговая сварка переменным током
(Импульсы переменного тока с макс. 50 Гц)
Настройка:
+
t
pause
t
puls
t
AMP
AMP
AMP%
AMP = ток импульса
AMP% = ток паузы импульса
tpuls = длительность импульса
tpause = время паузы имрульса
5.7.14.5 Специальная сварка переменным током
Применение: например, при приваривании толстых листов на тонкие листы.
Элементы
управления
Действие Результат
Выбор ВИГ AC специальная
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока сигнальная лампа
горит
AMP
AMP%
t
pause
t
puls
AMP
t
AMP = ток импульса фаза переменного тока
AMP% = ток паузы фаза постоянного тока
t
puls
= длительность импульса; время фазы
переменного тока
t
pause
= время паузы; время фазы постоянного тока
