Конструкция и функционирование
Интерфейсы для автоматизации
099-000109-EW508
01.02.2012
83
5.15 Интерфейсы для автоматизации
ОСТОРОЖНО
Повреждение аппарата в результате неправильного соединения!
Неподходящие кабели управления или неправильная настройка входящих и исходящих сигналов
могут привести к повреждению аппарата.
• Применяйте только экранированные кабели управления!
• Если аппарат эксплуатируется от сетевого напряжения, соединение должно осуществляться через
подходящий буферный усилитель!
• Чтобы регулировать основной или уменьшенный ток с помощью управляющего напряжения
,
необходимо вкл
ючить соответствующие входы (см. раздел "Активация заданного значения
управляющего напряжения").

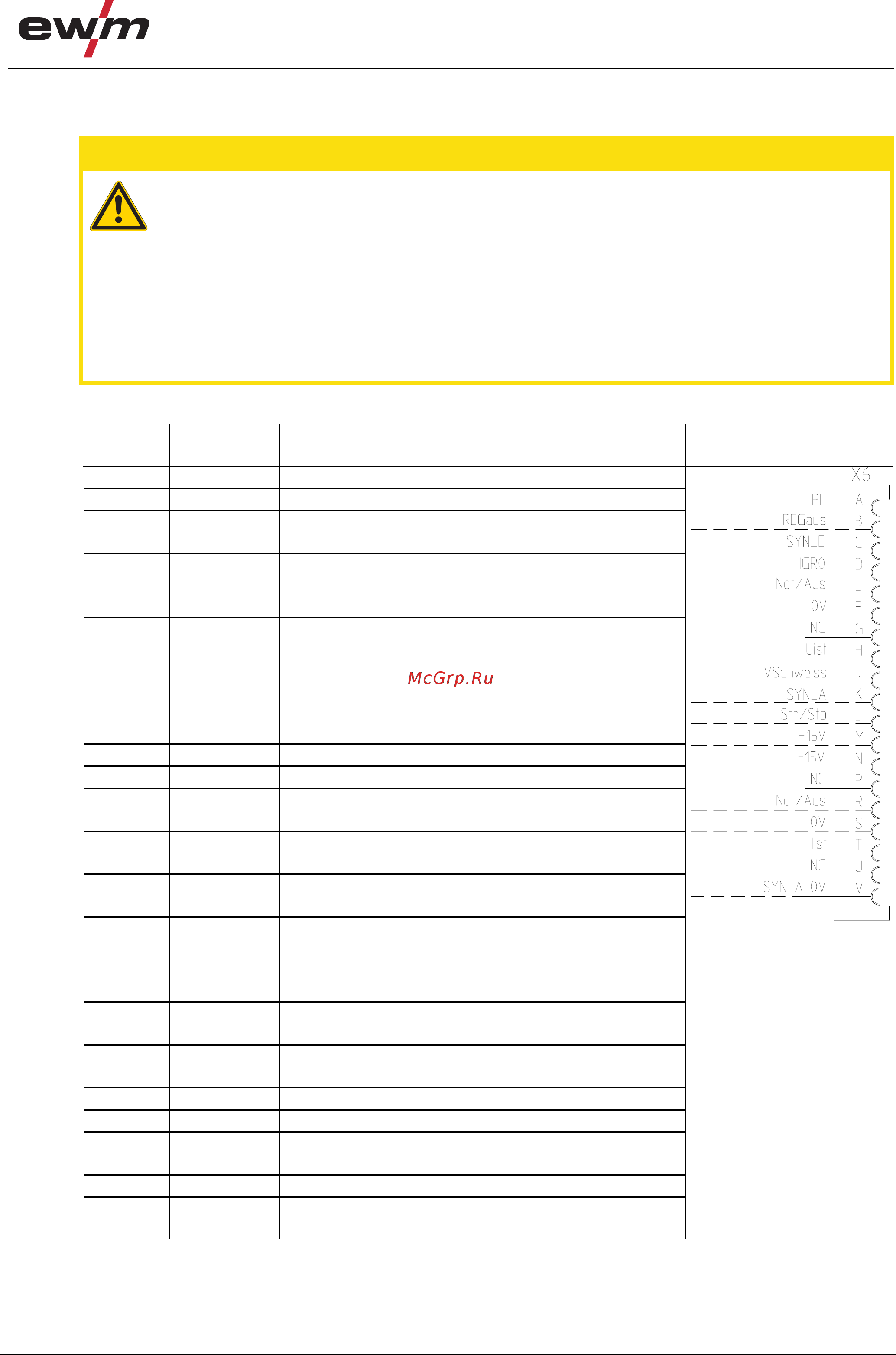

5.15.1 Интерфейс для автомата ВИГ
Контакт
Форма
сигнала
Обозначение Схема
A Выход PE Подключение экрана кабеля
B Выход REGaus Исключительно для обслуживания
C Вход SYN_E Синхронизация для режима "Главный-
подчиненный"
D Вход
(откр. кол.)
IGRO Сигнал протекания тока I>0 (макс. нагрузка
20 мА / 15 В)
0 В = Сварочный ток
E
+
R
Вход
Выход
Авар./выкл. Аварийное выключение для отключения
вышестоящего источника тока.
Для использования этой функции
необходимо снять перемычку 1 на плате
T320/1 сварочного аппарата! Контакт
разомкнут = сварочный ток выключен
F Выход 0V Опорный потенциал
G - NC не используется
H Выход Uist Напряжение сварки, измерено на контакте F,
0-10 В (0 В = 0 В, 10 В = 100 В)
J Vschweiss Зарезервировано для специальных
применений
K Вход SYN_A Синхронизация для режима "Главный-
подчиненный"
L Вход Str/Stp Старт / стоп сварочного тока, соответствует
кнопке горелки.
Может использоваться только в 2-тактном
режиме работы. +15 В = старт, 0 В = стоп
M Выход +15 В Напряжение питания
+15 В, макс. 75 мА
N Выход -15 В Напряжение питания
-15 В, мaкс. 75 мA
P - NC не используется
S Выход 0V Опорный потенциал
T Выход Iist Сварочный ток, измерен на контакте F;
0-10 В (0 В = 0 A, 10 В = 1000 A)
U NC
V Выход SYN_A 0 В Синхронизация для режима "Главный-
подчиненный"
