Конструкция и функционирование
Одновременная двусторонняя сварка, виды синхронизации
82
099-000109-EW508
01.02.2012

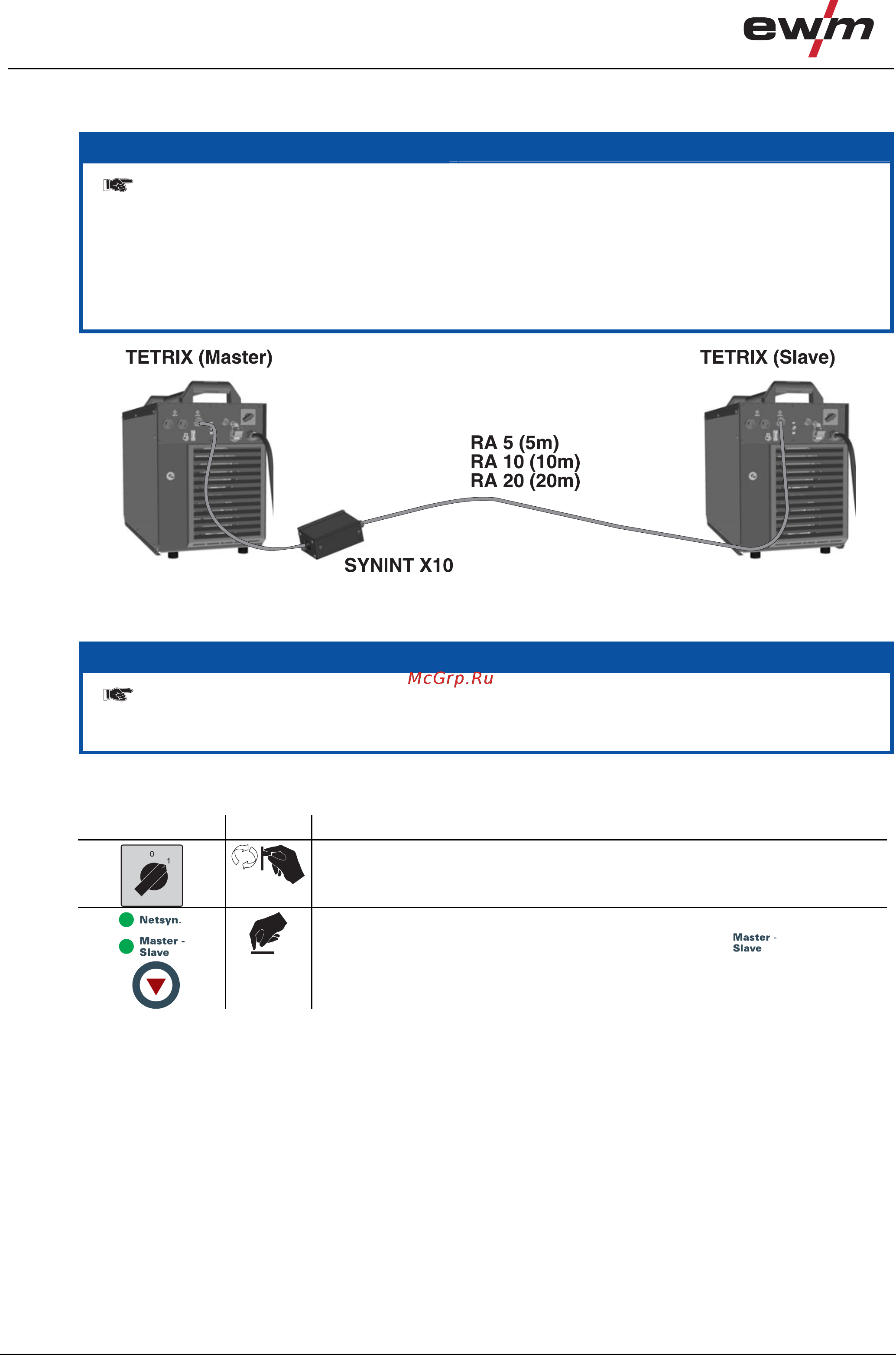

5.14.2 Синхронизация по кабелю (частота от 50 до 200 Гц)
УКАЗАНИЕ
В данном руководстве описывается синхронизация (режим главного и подчиненного устройства) с
двумя аппаратами серии TETRIX. Необходимы следующие компоненты:
• Интерфейс синхронизации SYNINT X10
• Кабель управления (соединительный кабель) необходимой длины
• Оба сварочных аппарата должны быть оснащены 19-контактным разъемом для соединения со
сварочным автоматом
ТИГ (опция)!
• Вставить соединительный штекер интерфейса синхронизации SYNINT X10 в 19-контактный разъем для соединения
со сварочным аппаратом для сварки ТИГ на обратной стороне сварочного аппарата серии TETRIX (главного).
УКАЗАНИЕ
"Главным" считается сварочный аппарат, который соединен с интерфейсом синхронизации
коротким соединительным кабелем. На этом аппарате настраивается частота переменного тока для
сварки ТИГ, которая затем передается на второй сварочный аппарат (подчиненный).
• Протяните удлинитель RA (5, 10 или 20 м) между интерфейсом и 19-контактным разъемом для соединения со
сварочным аппаратом ТИГ на втором сварочном аппарате.
Орган управления Действие Результат
Включить сварочный аппарат.
Выбор параметра "Виды синхронизации":
Нажимать до тех пор, пока не загорится сигнальная лампочка
.
Выполнить настройку на обоих аппаратах.
