Конструкция и функционирование
Сварка ВИГ
44
099-000109-EW508
01.02.2012
5.7.8 Зажигание дуги
5.7.8.1 Высокочастотное зажигание (HF)

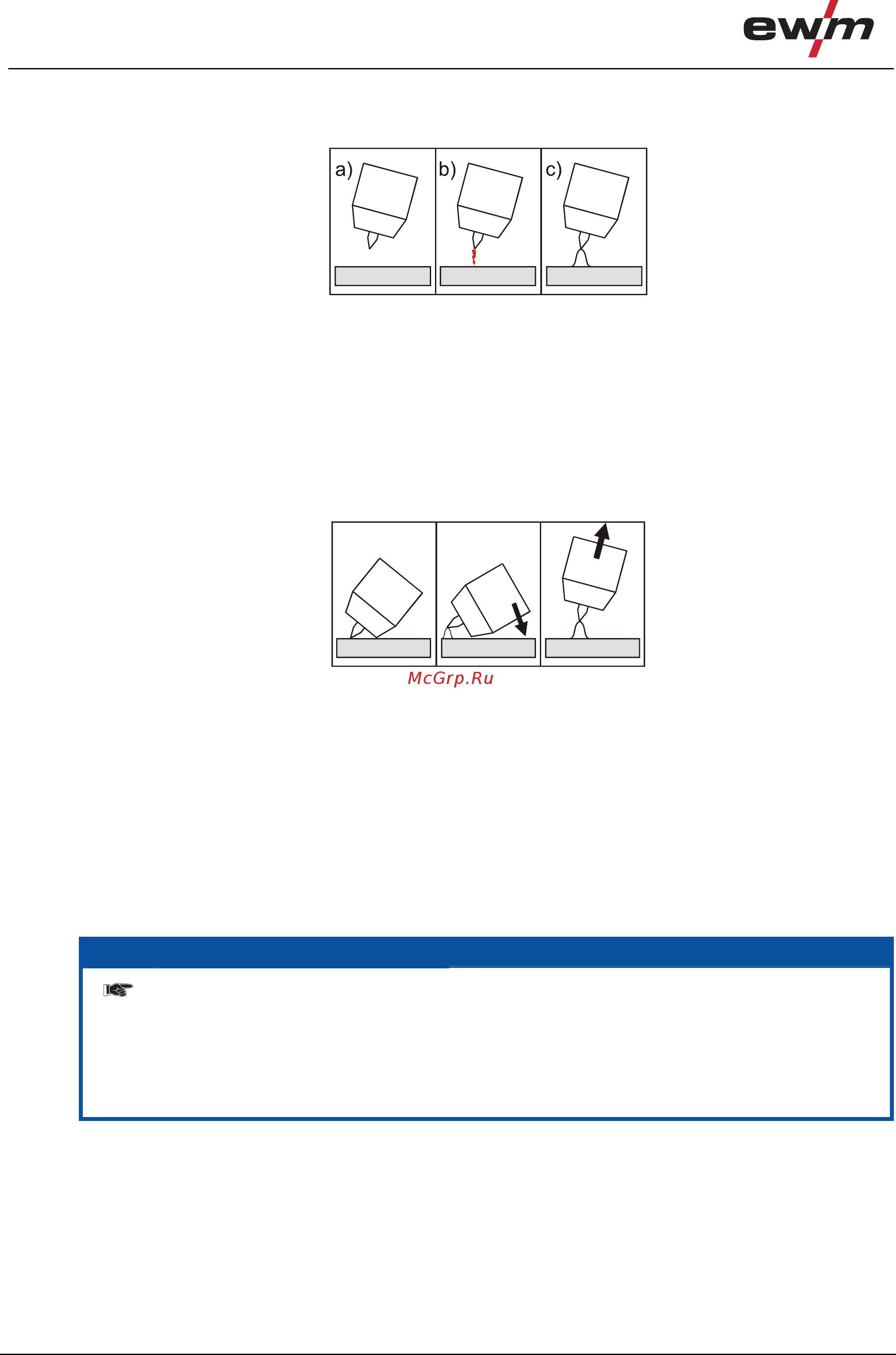

Рисунок 5-10
Электрическая дуга возбуждается бесконтактным способом с помощью импульсов напряжения высокой
частоты:
a) расположите сварочную горелку над деталью (расстояние между концом электрода и деталью примерно 2-3 мм)
b) нажмите кнопку горелки (импульсы напряжения высокой частоты зажигают дугу)
c) Включается стартовый ток, процедура сварки продолжается в соответствии с избранным режимом работы.
Завершение процесса сварки
: От
пустите кнопку горелки или же нажмите и отпустите ее в зависимости от
избранного режима работы.
5.7.8.2 Контактное зажигание дуги
a) b) c)
Рисунок 5-11
Электрическая дуга возбуждается при соприкосновении электрода с изделием:
a) Газовое сопло горелки и конец вольфрамового электрода необходимо осторожно установить на изделие и нажать
кнопку горелки (протекает ток контактного зажигания, независимо от заданного значения основного тока).
b) Нагнуть горелку через газовоe сопло так, чтобы между концом электрода и изделием остался зазор 2-3
мм. Дуга
зажигается, и с
варочный ток в зависимости от выбранного режима работы, нарастает до заданного стартового и
основного тока.
c) Поднять горелку и повернуть в нормальное положение.
Завершение процесса сварки: Отпустите кнопку горелки или же нажмите и отпустите ее в зависимости от
избранного режима работы.
5.7.9 Принудительное отключение сварки ВИГ
УКАЗАНИЕ
Активация функции "принудительное отключение" в процессе сварки возможно в двух состояниях:
Во время фазы зажигания (ошибка зажигания)
• Если в течение 3 с после начала сварки отсутствует сварочный ток.
Во время фазы сварки (разрыв дуги)
• Если дуга отсутствует дольше 3 с.
В обоих случаях сварочный аппарат немедленно завершает процесс зажигания или сварки.
