Конструкция и функционирование
Диспетчер заданий (организация сварочных заданий)
74
099-000109-EW508
01.02.2012
5.11 Диспетчер заданий (организация сварочных заданий)
УКАЗАНИЕ
После выполнения одного из описанных действий аппарат снова переключается на стандартные
параметры, в том числе ток и напряжение.
Чтобы все изменения вступили в силу, сварочный аппарат след
у
ет выключать не ранее, чем через 5
с!
С помощью диспетчера заданий можно загружать, копировать и сохранять задания (JOBs).
JOB - это задание на сварку, состоящее из четырех основных параметров:
• вид сварки,
• вид материала,
• диаметр электрода и
• вид шва.
В каждом задании можно определить последовательность выполнения программ.
В каждую последовательность можно включить до 16 программ (P0 – P15).
Всего пользователю доступно 249 заданий. 121 задание
запрограммировано предварительно. Ос
тальные 128 заданий
являются свободно программируемыми.
Существует две области памяти:
• 121 задание, предварительно запрограммированные изготовителем. Фиксированные задания (JOBs) не
загружаются, а определяются заданием на сварку (каждому заданию на сварку назначается номер JOB).
• 128 произвольно программируемых заданий (задания (JOBs) с 129 по 256).

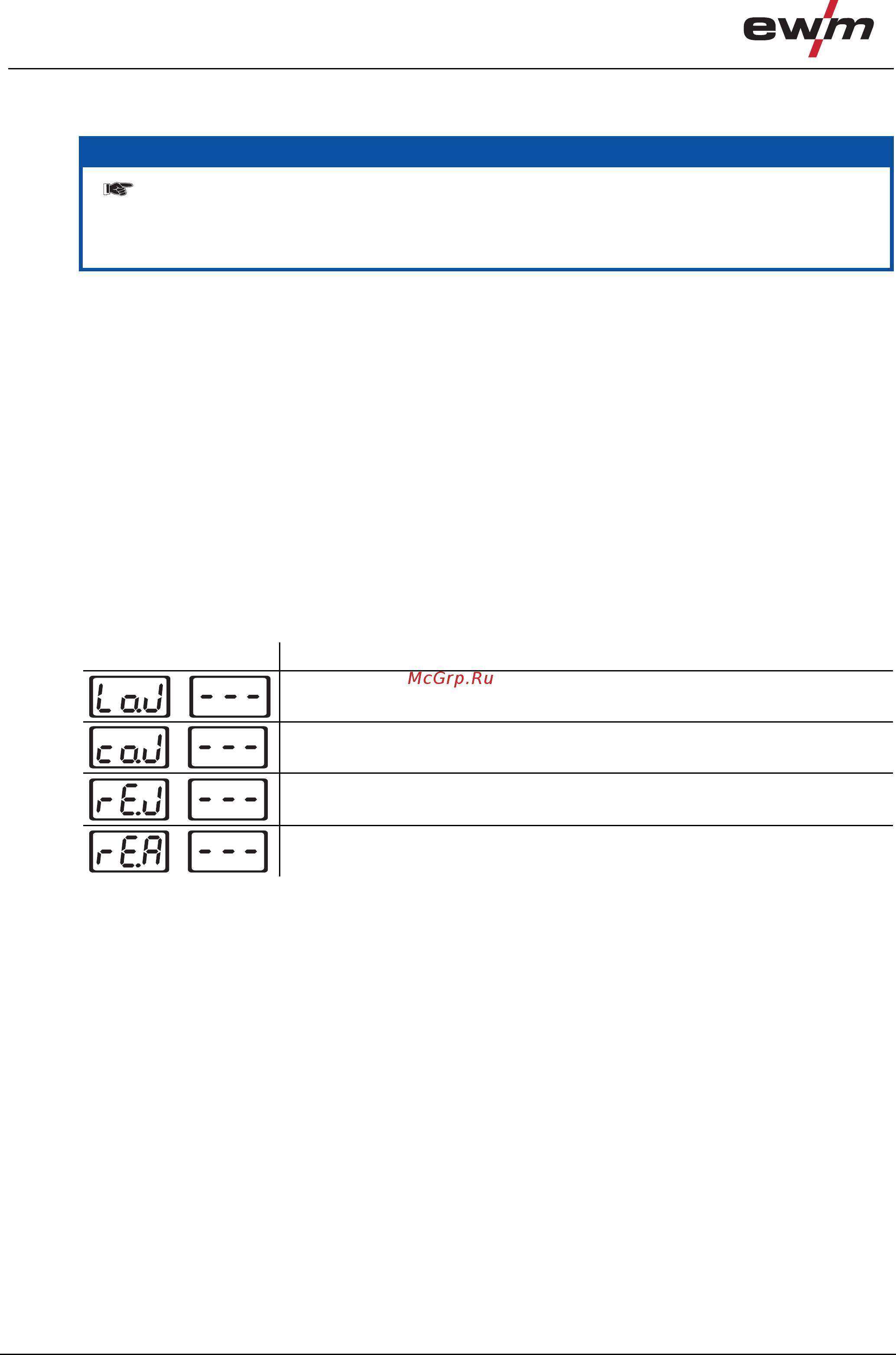

5.11.1 Условные обозначения
Индикация
Значение
Загрузка задания (Load JOB)
Копирование задания (copy JOB)
Переустановка отдельного задания (reset JOB)
Переустановка всех заданий (reset all JOB´s)
