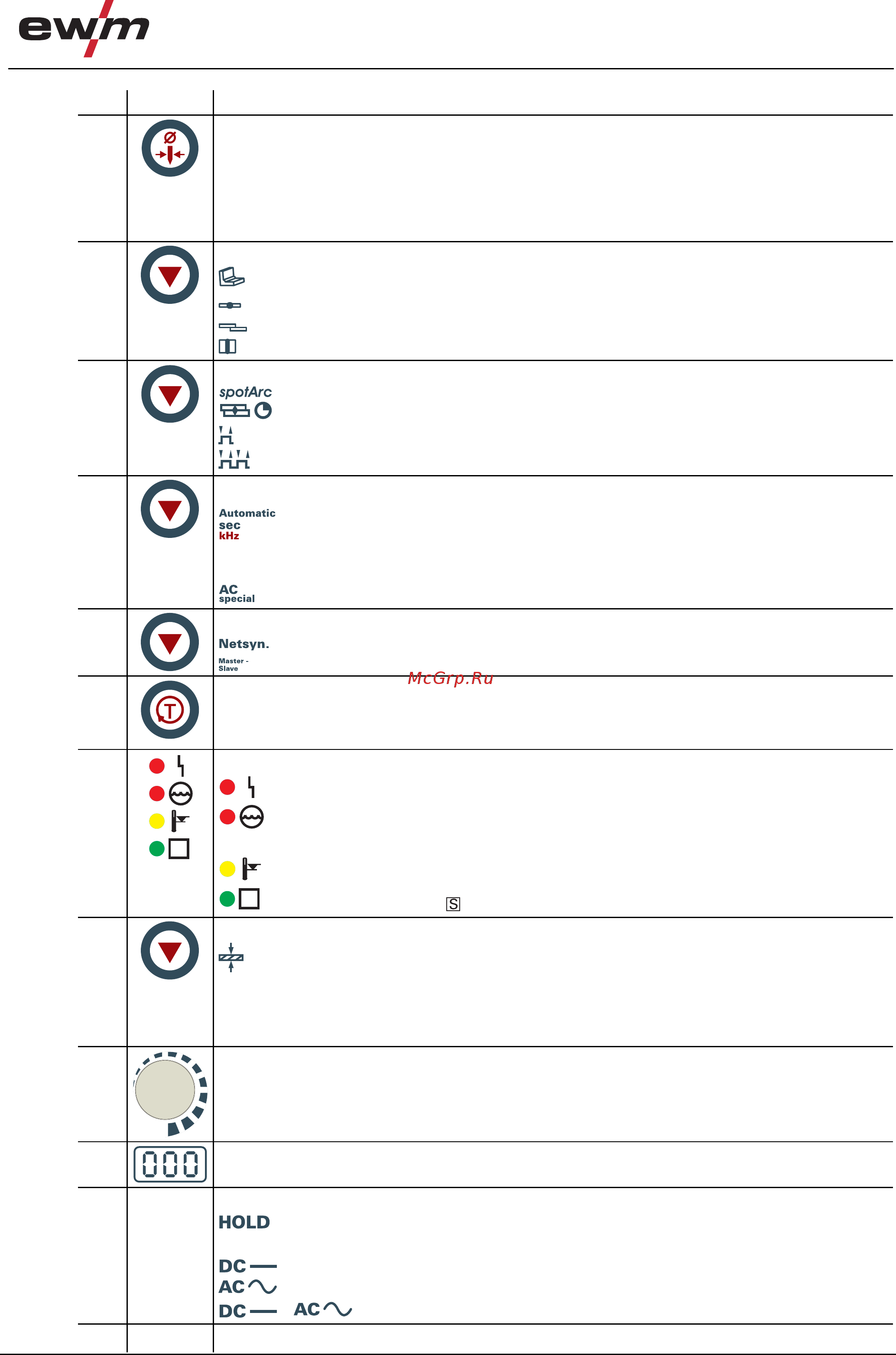

Описание аппарата — быстрый обзор
Устройство управления – элементы управления
099-000109-EW508
01.02.2012
27
Поз. Символ Описание 0
3
Кнопка Диаметр вольфрамового электрода / Оптимизация поджига / Образование шарика
∅1,0 мм, ∅1,6 мм, ∅2,0 мм, ∅2,4 мм, ∅3,2 мм, ∅4,0 мм или больше
Правильный выбор диаметра электрода обеспечивает лучшее зажигание дуги и увеличение ее
стабильности при постоянном и переменном токе, а также оптимизирует округление конца
вольфрамового электрода при переменном токе. Настройка
сварочного то
ка ограничена
максимально допустимым сварочным током вольфрамового электрода.
4
Кнопка Выбор типа шва
Угловой шов
Сварка встык
Угловой шов – сварка внахлестку
Вертикальный шов
5
Кнопка Режим работы
spotArc (диапазон времени точечной сварки 0,01 с - 20,0 с)
2-тактный
4-тактный
6
Кнопка ВИГ импульсная
Импульсная автоматика ВИГ (частота и баланс)
Импульсная ВИГ со значениями времени (горит зелeным цветом)/
Быстрая Импульсная ВИГ постоянным током с частотой и балансом (горит красным
цветом)
Специальная сварка ВИГ переменным током
7
Кнопка Тип синхронизации (одновременная двухсторонняя сварка)
Синхронизация от напряжения сети
Синхронизация по кабелю
8
Проверка газа / продувка пакета шлангов
см. главу "Настройка расхода защитного газа"
9
S
Индикация сбоев / состояния
Сигнальная лампочка Общая неисправность
Сигнальная лампочка Недостаток охлаждающей жидкости (Охлаждение сварочной
горелки)
Сигнальная лампочка Перегрев
S
Сигнальная лампочка " -знак
10
Кнопка Переключение индикации
Индикация толщины материала
VOLT Индикация сварочного напряжения
JOB Индикация номера задания
PROG Индикация номера программы
11
Ручка Настройка параметров сварки
Настройка всех параметров, как например, сварочного тока, толщины листа, времени
предварительной подачи газа и т.д.
12
Трёхразрядный светодиодный дисплей
Индикация сварочных параметров (см. также главу "Дисплей индикации данных сварки").
13
Индикация состояния
После окончания каждой операции сварки на дисплее показываются последние
значения сварочного тока и напряжения, индикатор горит
Сварка постоянным током
Сварка переменным током
и одновременно: Специальная сварка переменным током
14
Циклограмма (см. следующий раздел)
