Конструкция и функционирование

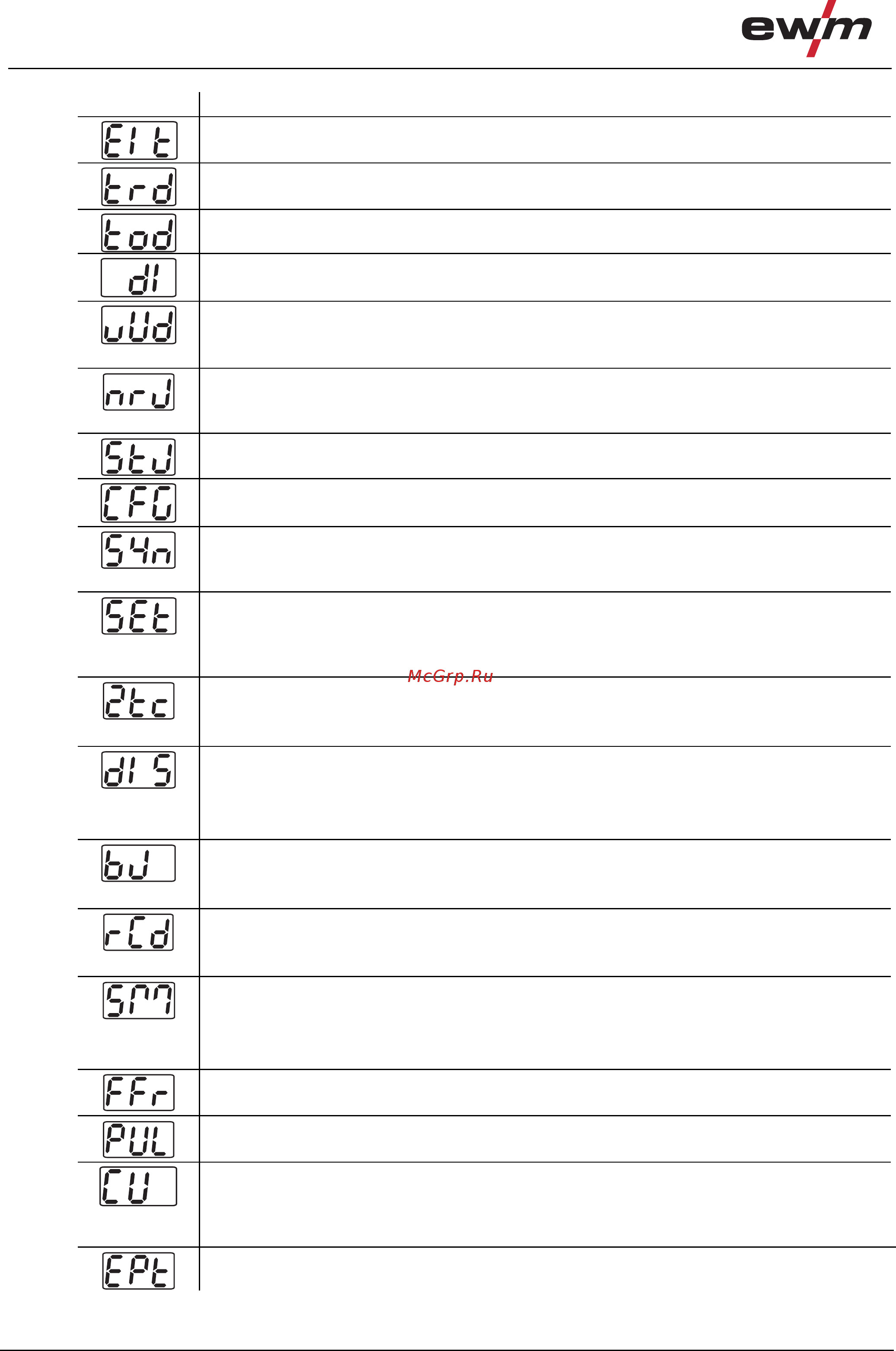

Меню и подменю системы управления аппаратом
92
099-000109-EW508
01.02.2012
Индикация Настройка/Выбор
Выйти из меню
Выход (Exit)
Меню Конфигурация горелки
Настройка функций сварочной горелки
Режим горелки (заводская настройка 1)
Установка первого шага
Настройка: от 1 до 20 (заводская настройка – 1)
Скорость роста/спада
Увеличение значения = быстрое изменение тока
Снизить значение = медленное изменение тока
Вызов номера задания
Установить максимальное количество заданий (настройка: от 1 до 128; заводская настройка – 10).
Дополнительный параметр после активации функции "Пакетное задание".
Стартовое задание
Настроить первое вызываемое задание (настройка: от 129 до 256; заводская настройка – 129).
Конфигурация аппарата
Настройки функций аппарата и индикации параметров
Принцип управления
• on = согласованная настройка параметров (заводская настройка)
• off = обычная настройка параметров
Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего старта)
• Pro = индикация сварочного тока в процентах в зависимости от основного тока (заводская
настройка)
• Abs = абсолютная индикация сварочного тока
2-тактный режим сварки (версия С)
• on = вкл.
• off = выкл. (заводская настройка)
Настройка первичного индикатора заданного значения
Определяет приоритет для индикации заданных значений:
• bld = толщина листа
• vol = сварочное напряжение (заводская настройка)
RINT X12, управление заданиями для решений по автоматизации
• on = вкл.
• off = выкл. (заводская настройка)
Переключение отображения тока (ручная сварка)
• on = Отображение фактического значения
• off = Отображение заданного значения (заводская настройка)
spotMatic
Вариант режима работы spotArc, зажигание при контакте с заготовкой
• on = вкл.
• off = выкл. (заводская настройка)
Функция ступенчатой активации Дистанционный регулятор RTF 1
Функцию ступенчатой активации можно включить или выключить.
Импульсная сварка во время фазы нарастания или спада тока
Функцию можно включить или выключить
Режим охлаждения сварочной горелки
• AUt = автоматический режим (заводские настройки)
• on = постоянно включен
• off = постоянно выключен
