Конструкция и функционирование
Программы сварки
72
099-000109-EW508
01.02.2012

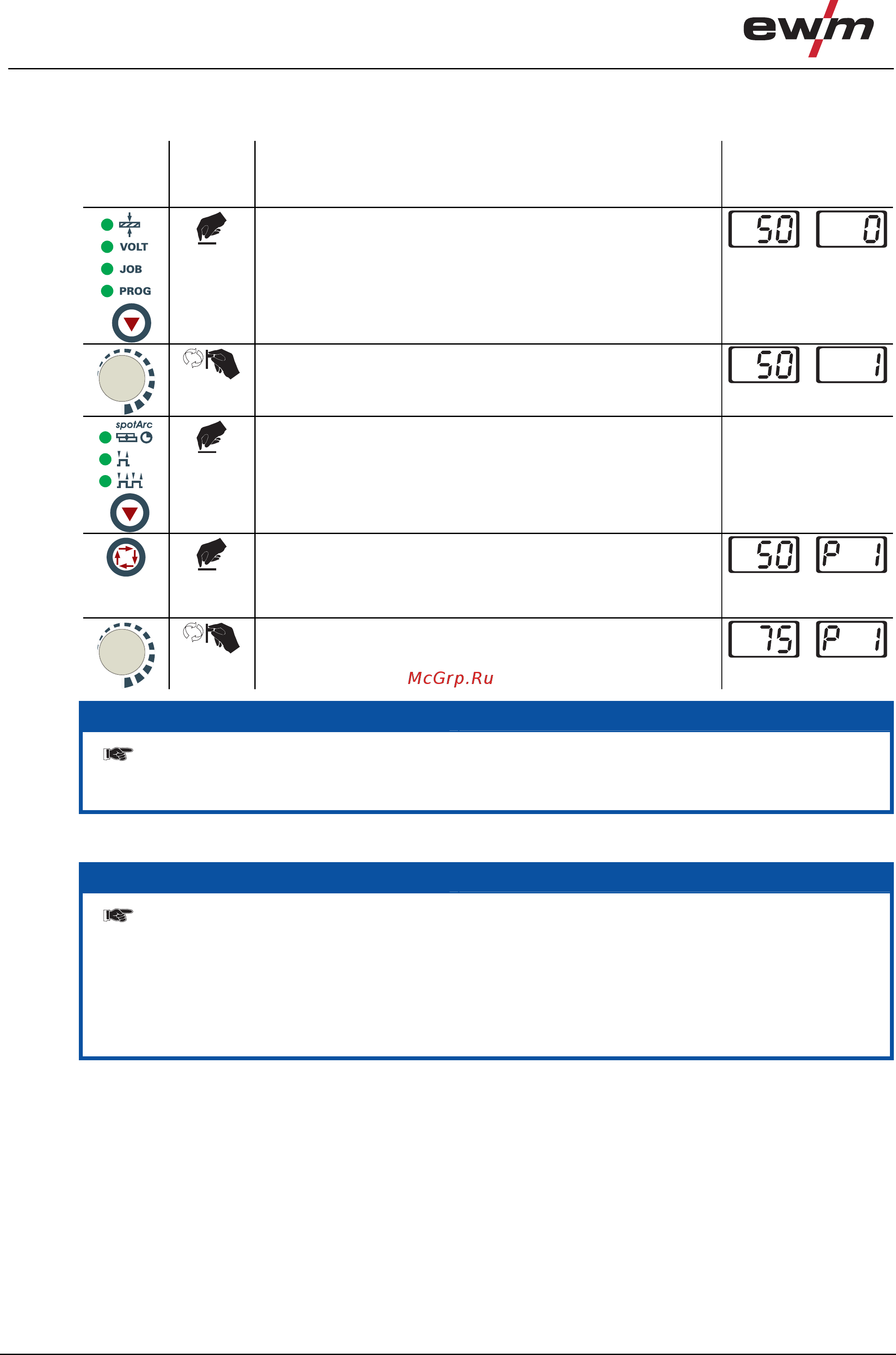

5.10.1 Выбор и настройка
Настройка сварочной программы с панели управления сварочного аппарата
Элемент
управлен
ия
Действие Результат Дисплей
Нажимать кнопку, пока не загорится сигнальная лампочка
PROG.
Сварочный ток (слева)
/ номер программы
(справа).
Выбрать или вызвать номер программы, например № 1
Установить режим работы (может устанавливаться отдельно для
каждой программы).
без изменения
Нажимать до тех пор, пока в левом сегменте правого дисплея не
появится символ "P" в качестве номера программы.
В циклограмме можно выбрать и изменить любой параметр. Те же
изменения применяются в отношении всех остальных программ.
Настроить сварочный ток для соответствующей программы
(например: 75 A в программе 1).
УКАЗАНИЕ
При подключении сварочной горелки с потенциометром или функцией нарастания/спада либо
применении стандартной горелки в режиме нарастания/спада переключение программы на панели
управления сварочного аппарата заблокировано!
5.10.2 Задание максимального числа вызываемых программ
УКАЗАНИЕ
С помощью этой функции можно установить максимальное число вызываемых программ
(
действ
у
ет исключительно для сварочных горелок
)
. При поставке с завода изготовителя для вызова
доступны все 16 программ. При необходимости это число можно ограничить.
Чтобы ограничить количество программ, следует установить сварочный ток для следующей
неиспользуемой программы на 0 А. Если, например, используются только программы 0-3, то в
программе 4 сварочный ток настраивается на 0 А. После этого со сварочной горелки можно
вызывать только программы с 0 по 3.
