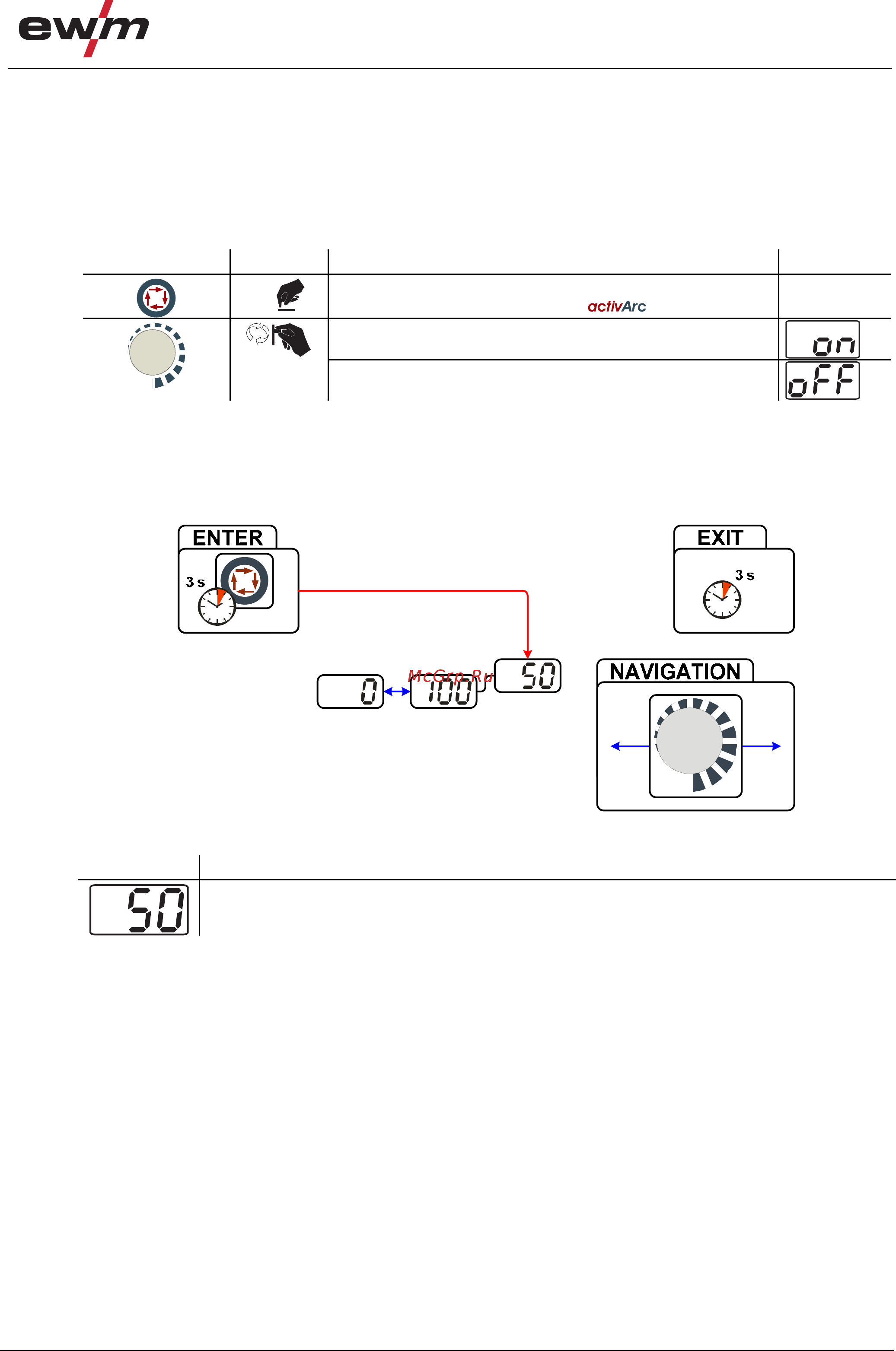

Конструкция и функционирование
Сварка ВИГ
099-000109-EW508
01.02.2012
57
5.7.15 Сварка ВИГ- activArc
Метод EWM-activArc: благодаря динамичной системе регуляторов, в случае изменения расстояния между сварочной
горелкой и расплавом, например, при ручной сварке, обеспечивается как можно более постоянная подаваемая
мощность. Падение напряжения вследствие сокращения растояния между горелкой и сварочной ванной компенсируется
ростом тока (ампер на вольт - А/В), а также изменяется полярность. Это предотвращает приклеивание вольфрамового
электро
да в расплаве и снижает количество вольфрамовых включений. Полезно в первую очередь при сварке
прихватками и точечной сварке.
Орган управления Действие Результат Индикация
x x
Выбор параметра activArc
Нажимать до тех пор, пока индикатор
не начнёт мигать
-
• Включить параметр
• Выключить параметр
Настройка параметров
Параметр activArc (Регулировка) можно индивидуально настроить с учетом сварочного задания (толщины листа).
• Предварительная настройка: Выбор сварки ТИГ activArc
• Вход в меню (ENTER): Нажмите и удерживайте 3 с кнопку динамических параметров.
• Вход в меню (EXIT): Нажмите и удерживайте 3 с кнопку динамических параметров.
Рисунок 5-22
Индикация Настройка/выбор
Параметр activArc
Настройка: от 0 до 100 (заводская настройка – 50)
