Конструкция и функционирование
Сварка ВИГ
099-000109-EW508
01.02.2012
37
5.7.3.1 Подача защитного газа
• Установить баллон защитного газа в предусмотренное для этого крепление баллона.
• Зафиксировать баллон защитного газа страховочной цепью.

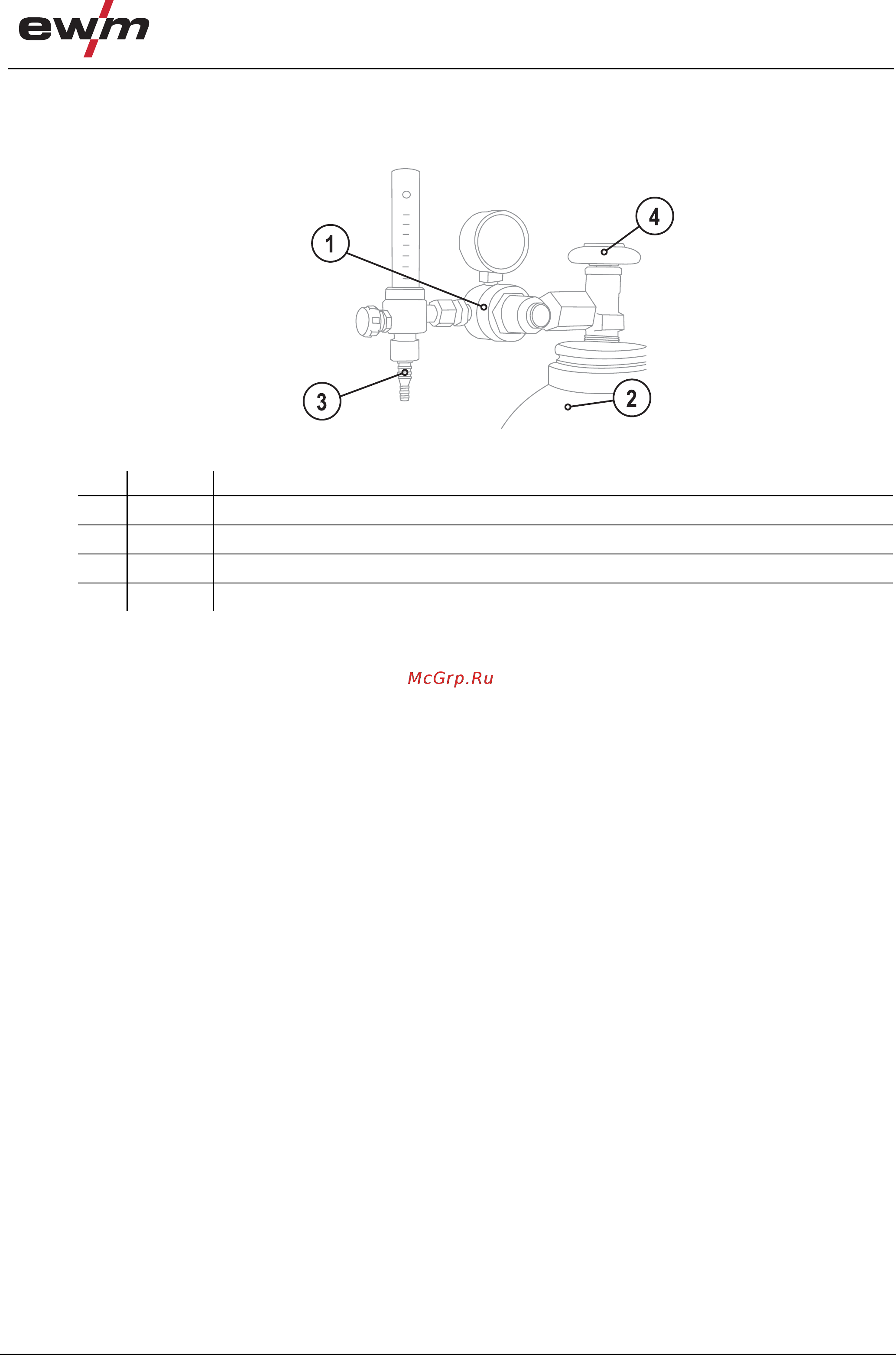

Рисунок 5-5
Поз. Символ Описание 0
1
Редуктор давления
2
Баллон с защитным газом
3
Выходной стороне редуктора
4
Клапан газового баллона
• Герметично привинтите редуктор на вентиль газового баллона.
• Накрутить накидную гайку соединительного элемента газового шланга на выходной стороне редуктора.
• Герметично привинтить газовый шланг к редуктору давления.
• Присоединитe газовый шланг накидной гайкой G1/4" к соответствующему патрубку сварочного аппарата либо
устройству подачи проволоки (в зависимости от исполнения)
