![Ewm Tetrix 451 AC/DC Synergic FW [67/109] Ручная сварка стержневыми электродами](/img/pdf.png)
Ewm Tetrix 451 AC/DC Synergic FW [67/109] Ручная сварка стержневыми электродами
![Ewm Tetrix 451 AC/DC Synergic FW [67/109] Ручная сварка стержневыми электродами](/views2/1304610/page67/bg43.png)
Конструкция и функционирование
Ручная сварка стержневыми электродами
099-000109-EW508
01.02.2012
67
5.8 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
Подключение защитного газа!
При ручной сварке место подключения защитного газа (присоединительный ниппель G¼")
находится под напряжением холостого хода.
• Установить желтый изоляционный колпачок на присоединительный ниппель G¼" (защита от
электрического напряжения и загрязнения).
5.8.1 Подключение электрододержателя и кабеля массы

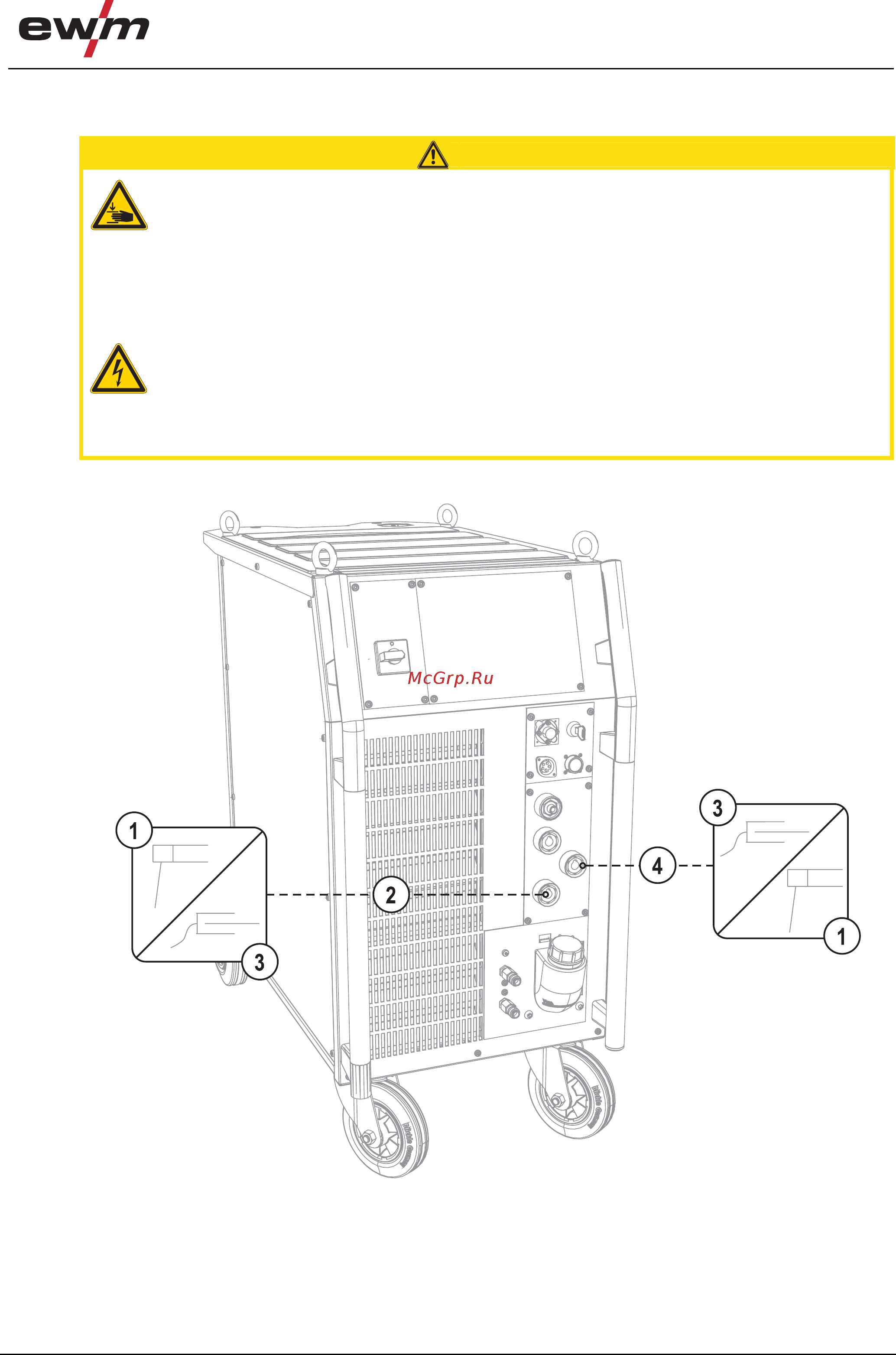

Рисунок 5-26
