Конструкция и функционирование
Сварка ВИГ
099-000109-EW508
01.02.2012
45

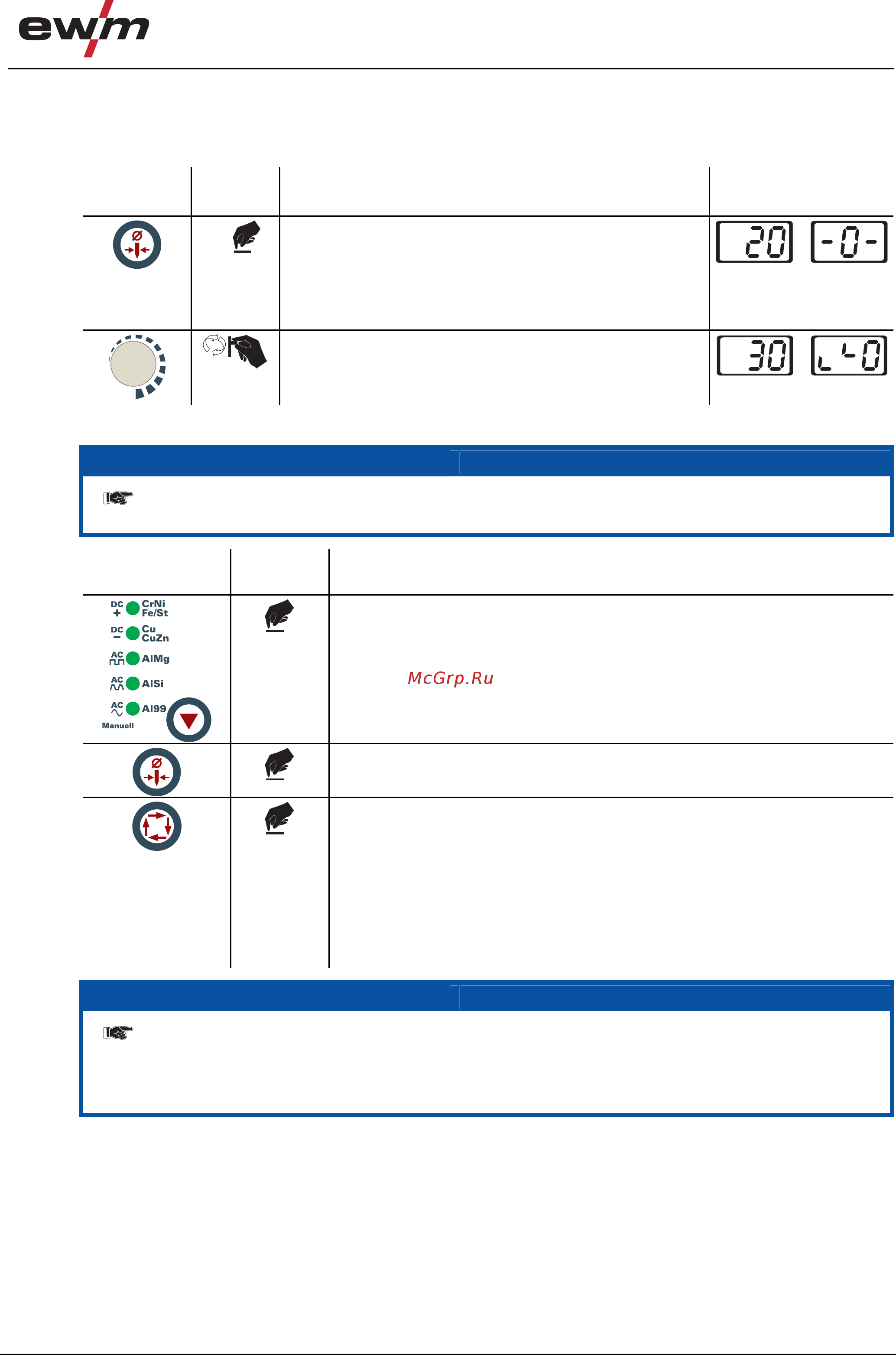

5.7.10 Оптимизация характеристик зажигания электрода из чистого вольфрама
Настройка этого параметра позволяет улучшить характеристики зажигания, например, для электрода из чистого
вольфрама. Параметром является значение в % (от изготовителя – 20), оно меняется в зависимости от вида работы.
Элемент
управления
Действие Результат Индикация
1 x
Выбор параметра Характеристика зажигания
Индикаторы для избранных диаметров электродов и
стартового тока AMP% мигают примерно 5 секунд. В течение
этого времени можно оптимизировать значение параметра с
помощью ручки-регулятора.
Настройка значения параметра
Повышение значения параметра: больше энергии поджига
Уменьшение значения параметра: меньше энергии поджига
5.7.11 Оптимальное и быстрое образование шарика
УКАЗАНИЕ
Конически заточенная игла (ок. 35°) является необходимым условием для образования
оптимального шарика.
Элемент
управления
Действие Результат
Сварка перем./пост. током с выбором соответствующего вида материала:
AlMg Алюминиево-магниевые сплавы,
AlSi Сплавы алюминия с кремнием
Al99 Алюминий 99%
Выбор опции «Оптимизация поджига»
Начинает мигать сигнальная лампочка выбранного диаметра иглы.
Выбор опции «Образование шарика»
Сигнальная лампочка быстро мигает.
При следующем процессе зажигания будет образовываться шарик. Сварщик
определит завершение этого процесса.
Выключение этой функции без процесса зажигания достигается повторным
выбором комбинации клавиш «Оптимизация поджига» и «Образование шарика».
Выбор параметра должен быть произведен в течение примерно 5 секунд после
выбора «Оптимизация поджига».
УКАЗАНИЕ
• Использовать пробную заготовку.
• Поджечь электрическую дугу без прикосновения высокочастотным зажиганием и сформировать нужный
шарик для соответствующего применения.
• Вернуть параметры к исходным значениям.
