Конструкция и функционирование
Сварка ВИГ
099-000109-EW508
01.02.2012
35

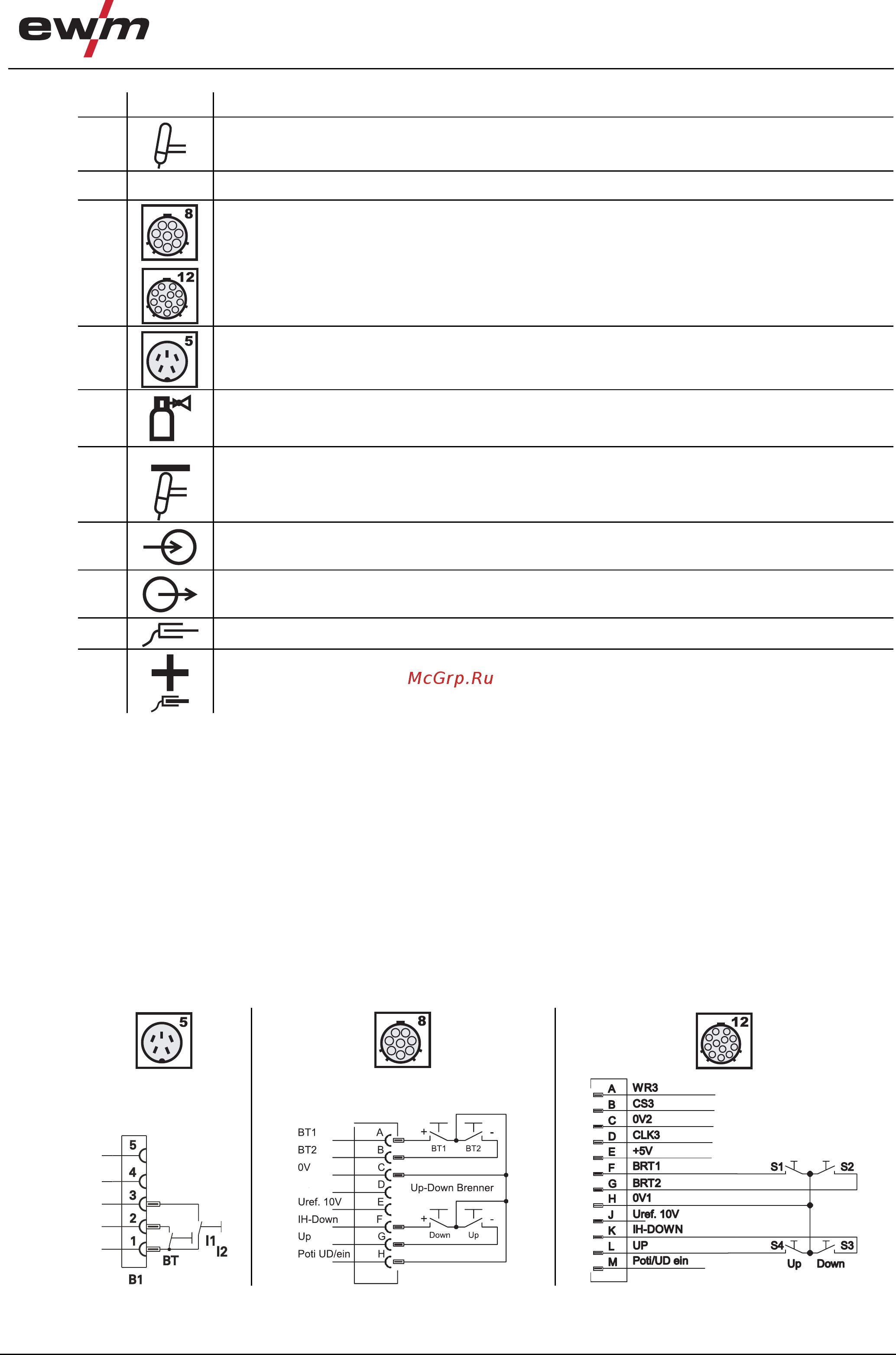

Поз. Символ Описание 0
1
Сварочная горелка
2
Пакет шлангов сварочной горелки
3
Контактная розетка, 8 контактов / 12 контактов
8 контактов: подключение кабеля управления горелки ВИГ с функцией
Up/Down или горелки с потенциометром
12 контактов: подключение кабеля управления горелки ВИГ со
светодиодным индикатором (опция)
4
5-контактная розетка
Кабель управления стандартной горелки для сварки ВИГ
5
Соединительный штуцер G1/4“, сварочный ток «-»
Подключение защитного газа (с желтым изоляционным колпачком) для сварочной горелки ВИГ
6
Розетка, сварочный ток "–"
Подключение сварочной горелки ВИГ
7
Быстроразъемная муфта (красная)
отвод охлаждающей жидкости
8
Быстроразъемная муфта (синяя)
подача охлаждающей жидкости
9
Заготовка
10
Розетка, сварочный ток "+"
Подключение кабеля массы
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного тока „-“ и закрепить поворотом
вправо.
• Привинтить шланг защитного газа сварочной горелки к соединительному штуцеру G1/4" со знаком сварочного тока „-
“.
• Вставить штекер сварочного кабеля горелки в гнездо для кабеля управления горелки (5-контактное для стандартной
горелки, 8-контактное для горелки с функцией нарастания
/ спада тока или по
тенциометром и 12-контактное для
горелки с функцией нарастания / спада тока и со светодиодным индикатором) и зафиксировать его.
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соответствующих быстродействующих
соединительных муфтах:
отвод – красный - к быстродействующей соединительной муфте, красная (отвод охлаждающей жидкости)
иподача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей
жи
дкости).
• Вставить штекер кабеля массы в гнездо подключения сварочного тока "+" и закрепить поворотом вправо.
5.7.2 Варианты подключения горелок, назначение
Рисунок 5-4
