Конструкция и функционирование
Сварка ВИГ
42
099-000109-EW508
01.02.2012

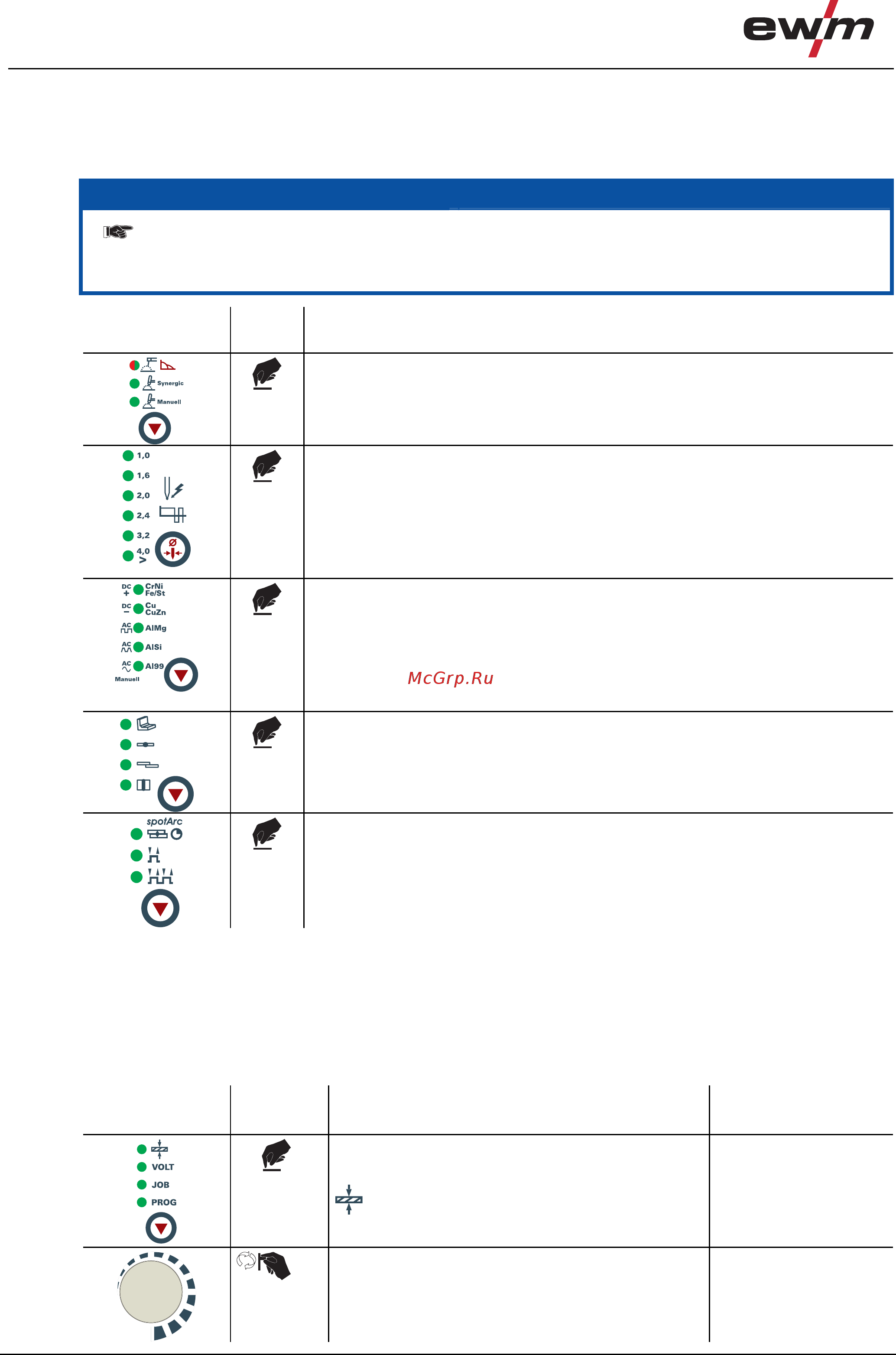

5.7.5 Выбор сварочного задания
Выбор задания на сварку осуществляется с помощью кнопок на устройстве управления сварочного аппарата.
Сигнальные лампочки (светодиоды) показывают выбор параметров сварки.
УКАЗАНИЕ
Изменение основных параметров сварки можно только при следующих условиях:
• при отсутствии сварочного тока;
• когда замковый выключатель (опция) установлен в положение "1".
Элемент
управления
Действи
е
Результат
Выбор и индикация метода сварки
Выбор и индикация диаметра электрода / Оптимизация поджига
• ВИГ Synergic:
Выбор диаметра электродов (Оптимизация поджига осуществляется
автоматически)
• Ручная сварка ВИГ
Выбор Оптимизация поджига
Выбор и индикация вида материала и полярности сварочного тока
• ВИГ Synergic:
Выбор типа материала (полярность сварочного тока определяется
автоматически)
• Ручная сварка ВИГ
Выбор полярность сварочного тока
Выбор и индикация типа шва
Выбор и индикация режима работы
5.7.6 Выбор сварочного тока
Имеется два способа настройки необходимого сварочного тока:
• через толщину листа,
• непосредственно как сварочный ток
Сварочный ток показывается на левом индикаторе. На правом индикаторе может быть выбран параметр
"Толщина материала".
Элемент
управления
Действие Результат Индикация (справа)
X x
Нажимать кнопку, пока не загорится сигнальный
индикатор
Толщина материала
.
Показывается толщина
материала в мм.
Настройка сварочного тока или толщины листа. Показывается сварочный
ток или толщина листа
