Конструкция и функционирование
Сварка ВИГ
64
099-000109-EW508
01.02.2012

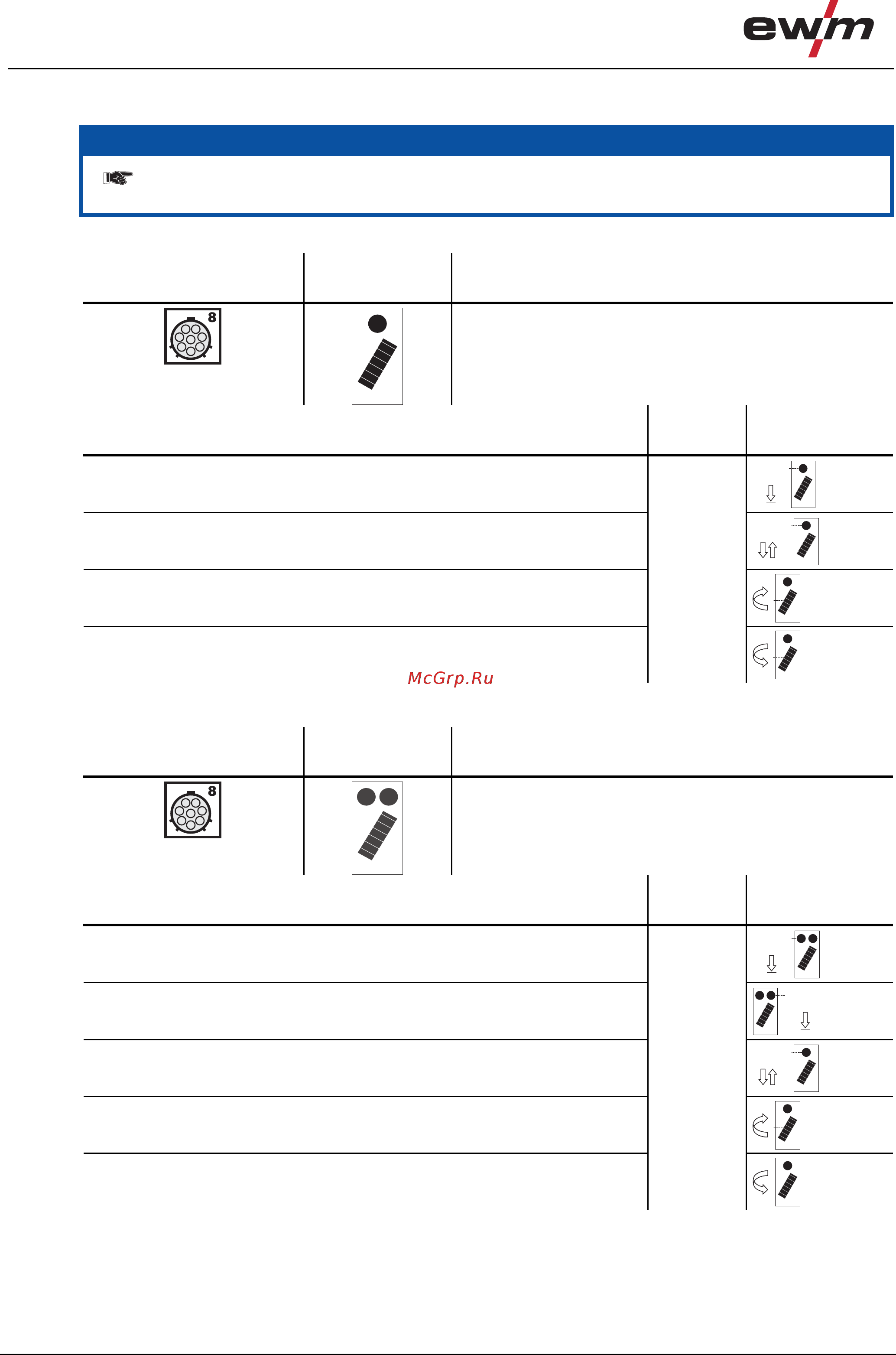

5.7.17.3 Горелка с потенциометром (8 контактов)
УКАЗАНИЕ
Сварочный аппарат должен быть настроен для работы с горелкой с потенциометром (см. раздел
«Конфигурация горелки ВИГ с потенциометром».)
Горелка с потенциометром с одной кнопкой
Рисунок Органы
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Функции Режим Органы
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока
Плавное понижение сварочного тока
3
Горелка с потенциометром и двумя кнопками
Рисунок Органы
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Кнопка 2 = Кнопка 2 сварочной горелки
Функции Режим Органы
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока
Плавное понижение сварочного тока
3
