6
МЕХАНИЧЕСКОЕ ОПИСАНИЕ
Эта аппаратура создана для охлаждения и хранения
пищевых продуктов. Любое другое использование
считается неподходящим.
ВНИМАНИЕ: машины не предназначены для установления
их на открытом месте или на подвергающихся
атмосферным воздействиям пространствах.
Конструктор снимает с себя любую ответственность в
случае использования аппаратуры в других целях.
Как основа, они имеют в верхней части
поверхность для
работы, в наличии имеются даже с задним бортиком,
также в наличии имеются рефрижераторы и без
поверхности для работы с аналогичной охладительной
способностью.
Команды имеют цифровой терморегулятор,
распределитель двойной влажности и общий
выключатель.
Группа моторов находится с левoй стороны основы в
специальном углублении.
Испаритель расположен внутри рефрижератора, каждый
в
своём проёме и защещён специальной решёткой .
Внутренняя вентиляция осуществляется
тригоновометричными защищёнными вентиляторами,
расположенными над испарителем.
Приспосовление оснащено автоматическим испарителем
конденсации.

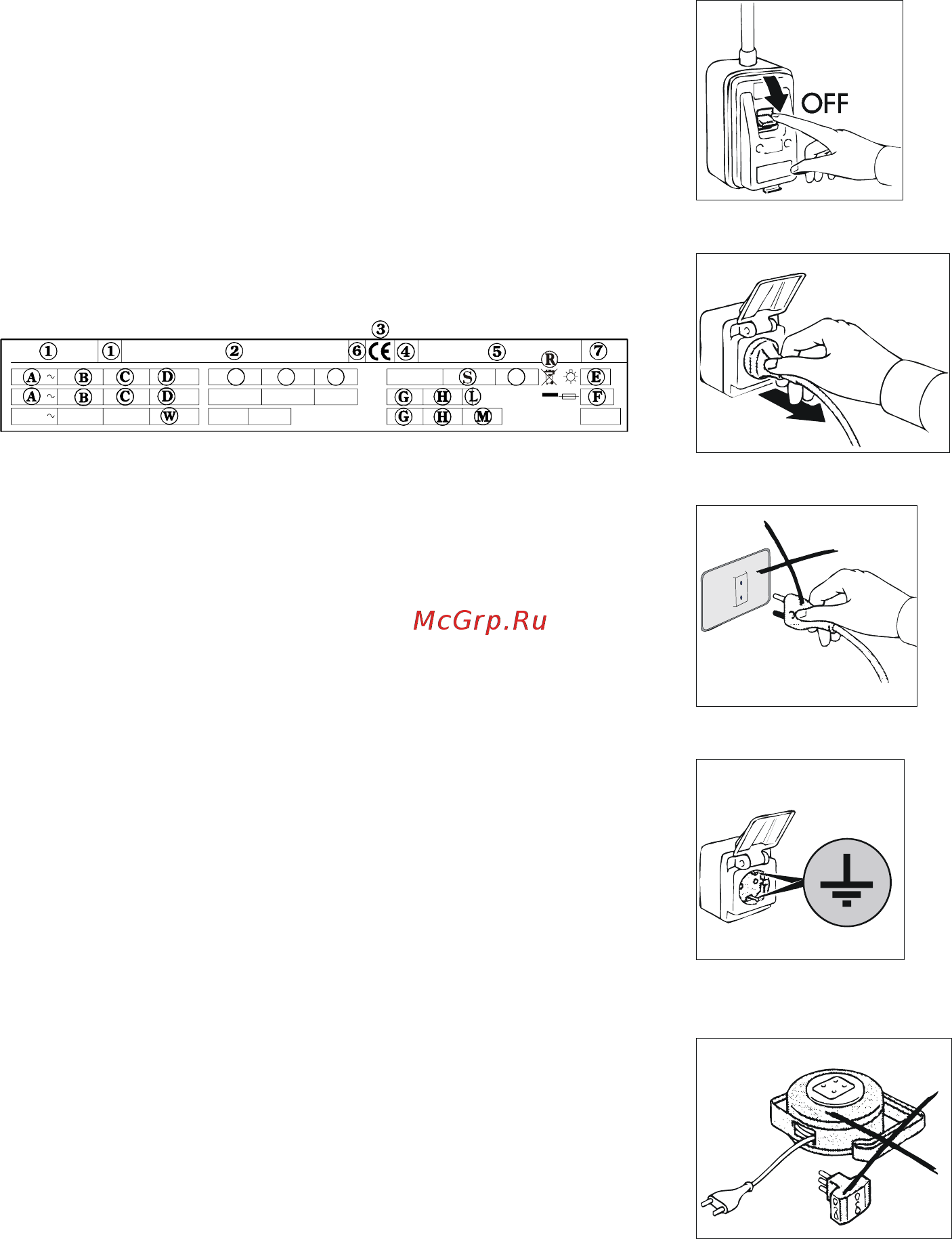

ИДЕНТИФИКАЦИОННАЯ
ТАБЛИЧКА
Агрегаты всегда имеют идентификационную табличку,
которая даёт ряд важных технических сведений o
приборах и их конструктивных характеристик.
TQPN
СОДЕРЖАНИЕ ТЕХНИЧЕСКОЙ ТАБЛИЧКИ
1) модель
2) завод - производитель
3) сокращение маркировки CE
4) год выпуска
5) номер маркировки
6) классификация электроизоляции
7) классификация электрической мощности
A) напряжение электрического питания
B) напряжение электросети
C) номинальная частота тока
D) номинальная мощность
E) номинальная мощность лампочек
F) ток плавкой вставки
G) тип охлаждающего газа
H) колличество охлаждающего газа
L) классификация температуры установки холодильника
M) максимальное давление
питания
N) максимальная нагрузка вентилятора
P) скорость оборотов вентилятора
Q) максимальная мощность вентиляторов
R) Символ ОЭЭО
S) ёмкость пара
T) давление пара
W) мощность нагревающих элементов
Для любой коммуникации с производитем указывать
всегда СЕРИЙНЫЙ НОМЕР агрегата.
ОБЩИЕ ПРИМЕЧАНИЯ ПО
ДОСТАВКЕ
При доставке удостовериться в том, что упаковка в
целости и сохранности, что во время перевозки не был
нанесён ущерб агрегату .
Проверить, чтобы характеристики поставленного Вам
агрегата соответствовали специфическим
характеристикам Вами указанных в заказе. Если что-то не
соответствует немедленно сообщить поставщику.
Благодарим Вас за сделанный Вами выбор и желаем, как
можно лучше использовать наши базы агрегатов,
придерживаясь необходимых указаний и
предосторожностей, описанных в этом руководстве .
Помните, что запрешено любое перепечатывание
руководства в виду того,что ведутся постоянные
исследования, направленные на дальнейшее улучшение и
обновление технологических качеств, характеристики,
здесь описсанные могут быть изменены внезапно без
предупреждений.
ПРАВИЛА ТЕХНИКИ
БЕЗОПАСНОСТИ
ВНИМАНИЕ : до того, как приступить к эксплуатации или к
чистке изолировать от источника электроэнергии
Перевести выключатель в позицию OFF.
ВЫТАЩИТЬ ИЗ РOЗЕТКИ ВИЛКУ ЭЛЕКТРОСЕТИ.
ВНИМАНИЕ : не использовать рoзетки без заземления .
Электрическая рoзетка должна иметь ЗАЗЕМЛЕНИЕ.
ВНИМАНИЕ : не использовать при соединении ни
удлинителей, ни других приспособлений .
