7

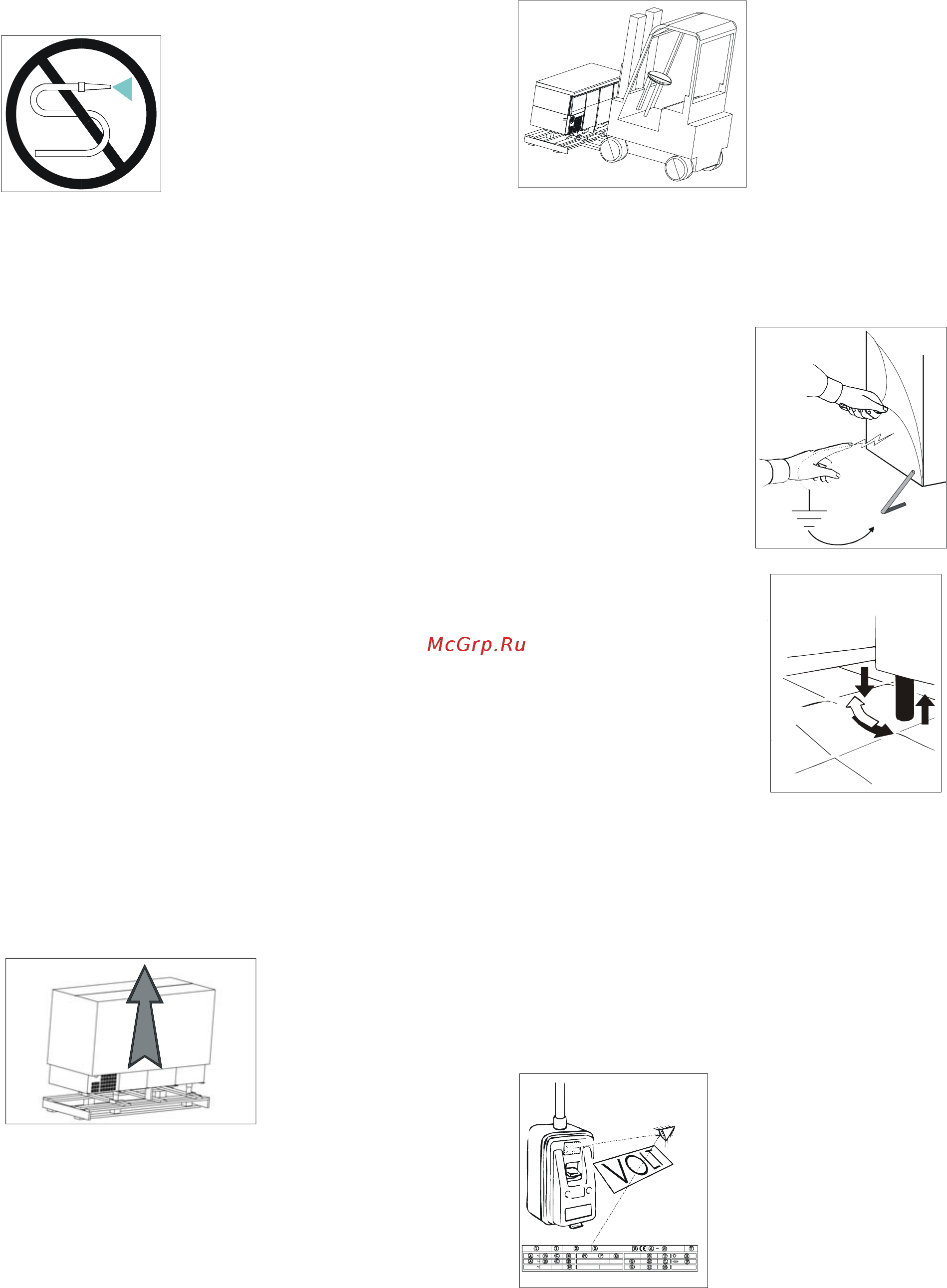

ACHTUNG: Putzen Sie nicht in der Nähe der Kühltische bei
geöffneten Türen.
Reinigen Sie das Gerät nicht mit
dem Wasserschlauch.
ACHTUNG: Verwenden Sie zur Reinigung des Gerätes oder
des Bodens in der Nähe desselben keine chlorhaltigen
(Chlorlaufe, Salzsäure usw.) oder giftigen Substanzen.
Die Reinigung und Wartung der Kühlanlage und des
Kompressorenbereiches darf ausschließlich von geschultem
und autorisiertem Personal durchgeführt werden.
Vor Durchführung von Wartungsmaßnahmen und bei
eventuellen Störungen ist das Gerät stromfrei zu machen.
Rufen Sie den Kundendienst eines autorisierten
Kundendienstzentrums an und verwenden Sie nur
Originalersatzteile. Bei Nichtbeachtung dieser Vorschriften
kann der sicherheitstechnische Zustand des Gerätes
beeinträchtigt werden.
TECHNISCHE MERKMALE
Die technischen Merkmale sind auf einem dem Handbuch
beigelegten, gesonderten Blatt angegeben.
AUFSTELLUNG UND
INSTALLATION
Die Geräte werden stets auf Paletten mit einem
Schutzumkarton versehen versandt
Nach Empfangnahme und Auspacken sind bei Feststellung
eventueller Schäden oder fehlender Teile die im Kapitel
"ALLGEMEINE LIEFERHINWEISE" genannten Hinweise zu
befolgen
ACHTUNG: Die Inbetriebnahme und Installation des Gerätes
darf nur von geschultem Personal vorgenommen werden.
Achten Sie beim Entfernen Sie des Umkartons darauf, die
Oberflächen des Gerätes nicht zu beschädigen.
ACHTUNG: Verpackungsmaterialien (Plastikbeutel,
Styroporteile, Metallklammern usw.) müssen für Kinder
unzugänglich gelagert werden
Heben Sie das Gerät mit einem Hebewagen an und bringen
Sie es an den
vorgesehenen
Aufstellungsort. Achten Sie
darauf, daß der
Hebewagen nicht ungleich
belastet wird.
ACHTUNG: Sowohl bei
der Beförderung zum
Aufstellungsort als auch
beim späteren Umstellen
darf das Gerät nicht geschoben oder gezogen werden, da es
andernfalls umkippen und dabei beschädigt werden könnte
ACHTUNG: Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen oder in sehr warmen Räumen auf, da sich die
Kühlleistung sonst vermindert und die Kühlanlage stark
belastet wird
Entfernen Sie die Schutzfolie
des Gerätes. Sie können
hierbei leichte elektrostatische
Schläge erhalten , die jedoch
nicht gefährlich sind. Zur
Verminderung dieses Effekts
genügt es, die Hand beim
Abziehen der Folie stets auf
dem Gerät oder aber die Folie
in Kontakt mit dem Boden zu
halten.
Stellen Sie nun die Füße so ein,
daß das Gerät korrekt
ausgerichtet ist.
Beim Ausrichten ist das Gerät
leicht nach hinten geneigt zu
halten, um ein besseres
Schließen der Türen zu
gewährleisten
Reinigen Sie das Gerät mit lauwarmem Wasser und
Neutralreiniger (siehe Kapitel "REINIGUNG") und installieren
Sie die eventuell vorhandenen Zubehörteile
Das Gerät ist mit einem SCHUKO-Stecker ausgestattet
Prüfen Sie, ob dieser der Richtlinie EN60320, EN60335-1 und
den länderspezifischen Richtlinien entspricht. Ersetzen Sie
den Stecker ggf. durch einen normgerechten Stecker.
ACHTUNG: Der Austausch des Steckers darf nur vom
Fachmann vorgenommen werden
Versichern Sie sich, daß die Versorgungsspannung den
Angaben auf dem Typenschild
entspricht.
ACHTUNG: Versichern Sie sich, daß die Netzsteckdose
geerdet ist. Sorgen Sie ggf. dafür, daß eine entsprechende
Erdung vorgenommen wird
