ABTAUEN
Das Abtauen des Gerätes erfolgt vollautomatisch.
Die Luftenteisung der Anlagen mit erfolgt automatisch jede 6
Stunden. Die Enteisung dauert 20 Minuten.
Es ist Möglich jedenfalls im jedem Augenblick einen
Enfrostungsprozeß in Betrieb setzen durch Drücken der Taste
“
” (siehe Abb.b) 5 Sekunded lang; die folgende
automatische Entfrostung ereignet sich von diesem Moment
an nach 6 Stunden.
Der Apparat ist mit automatischer Kondensverdampfung
ALARME
Der Knopf “
”schaltet die folgende Alarme.
Auf dem display werden folgende Alarme und Signalisierungen
sichtbar gemacht:
Led “
”eingeschaltet zeigt die Kompressoraktivierung.
Led “
”blinkend zeigt die Verspätung der
Kompressoraktivierung.
Led “
”eingeschaltet zeigt die laufende Enteisung.
Der aufleuchtende Ledanzeiger “
”zeigt die
Aktivierungsverspätung einer Entfrostung.
"EO" blinkend auf dem Display zeigt eine der folgenden
Anomlaien an: fehlerhafter Zellensondentyp,
Defekt der Zellensonde oder der Anschlüsse, außer
Grenzmasse gemessene Temperatur.
"E2" blinkend auf dem Display: Entstellung der Gestaltdaten
im Speicher; versuchen Sie den Apparat auszuschalten und
wieder einschalten; falls das Alarmsignal nicht verschwindet,
den Wärmeregler ersetzen.
Zellentemperatur: Richtiger oder blinkender Wert auf dem
Display, die aus der Sonde gemessene Temperatur ausser
den vorbestimmten Grenzen.
GERÄTES: -2°C/+8°C
-12°C/-24°C

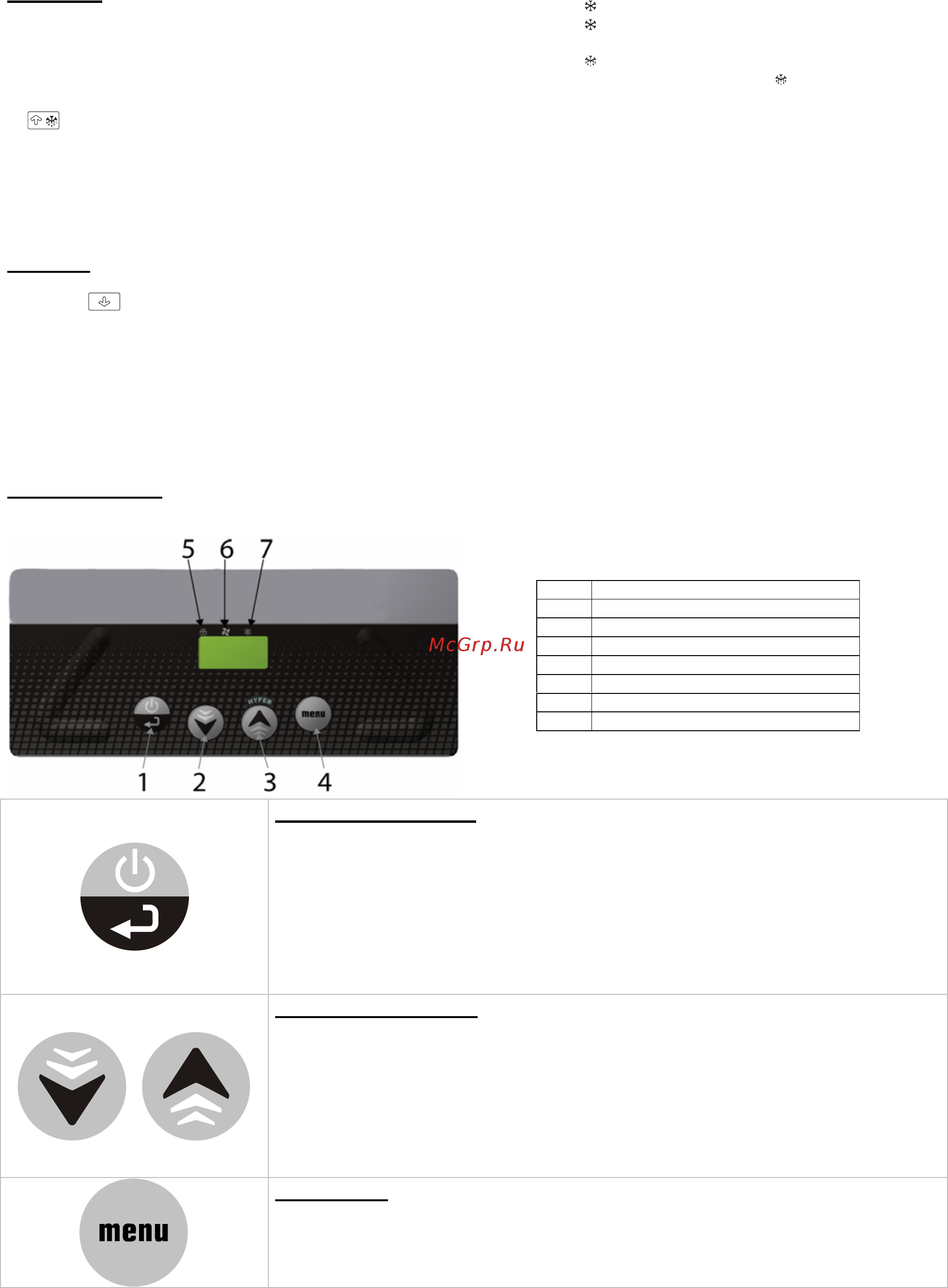

SCHALTTAFELN
Alle Geräte der Produktpalette sind mit Schalttafeln ausgestattet, die folgende Bedienelemente besitzen:
ON/SBY/ENTER Taste
Taste drücken und freigeben um den Arbeits-Fixpunkt des Gerätes zu kontrollieren/abzuändern.
Taste 3 Sekunden lang drücken und freigeben sobald auf dem Display das Label [Sby]
erscheint, um das Gerät in Stand-by zu bringen.
Taste länger als 5 Sekunden drücken (Sby Label also umgehen) um die Benutzer-Parameterliste
aufzurufen.
Beim Drücken der Taste mit dem Instrument in Stand-by [auf dem Display erscheint Sby] wird
der Controller eingeschaltet.
UP und DOWN Tasten
Zum Steigern und Senken des zu ändernden Parameter-Wertes.
3 Sekunden lang drücken um die eingestellten Mindest- und Höchsttemperaturen (falls vorhanden) und
eventuell die aktiven Alarme anzuzeigen.
Tasten mit blockierter Tastatur gleichzeitig drücken um das Blockieren außer Betrieb zu setzen.
Wird die “UP” Taste während 3 Sekunden gedrückt, so wird die Hyper Cold – Funktion aktiviert.
Wird die “DOWN” Taste erneut während 3 Sekunden gedrückt, so wird diese Funktion desaktiviert.
MENÜ Taste
3 Sekunden lang drücken um den Zutritt zu den Smart-Funktionen des Gerätes in/außer Betrieb
zu setzen.
POS DESCRIZIONE
1 ON/SBY/ENTER Taste
2 DOWN Taste
3 UP Taste
4 MENÜ Taste
5 ABTAU-IKON
6 GEBLÄSE-IKON
7 KOMPRESSOR-IKON
