BESCHREIBUNG
Dieses Gerät wurde für die Kühlung und Konservierung von
Nahrungsmitteln entwickelt. Jeder andere Gebrauch ist als
unsachgemäß anzusehen.
ACHTUNG: DIE Maschinen sind nicht für die Installation im
Freien und/oder in Umgebungen geeignet, die
atmosphärischen Einflüssen ausgesetzt sind.
Der Hersteller lehnt jegliche Verantwortung für
unsachgemäße Anwendungen der ProduKte ab.
Die Kühltische haben auf der Oberseite eine Arbeitsfläche, die
auch mit einem an der rückwärtigen Seite erhöhten Rand
erhältlich ist. Darüber hinaus sind auch Produkte ohne
Arbeitsfläche erhältlich, die ähnliche Kühlleistungen erbringen.
Die Steuerungen sind mit Digitalwärmeregler und
Hauptschalter.
Der Motorblock befindet sich in einem Gehäuse auf der linken
Seite des Unterschrankes.
Der Verdampfer ist innerhalb des jeweiligen Motorgehäuses
untergebracht und mit entsprechenden Blechen geschützt.
Die Innenbelüftung erfolgt mittels geschützter
Tangentialventilatoren, die sich oberhalb des Verdampfers
befinde.
Der Apparat ist mit automatischer Kondensverdampfung
ausgestattet.

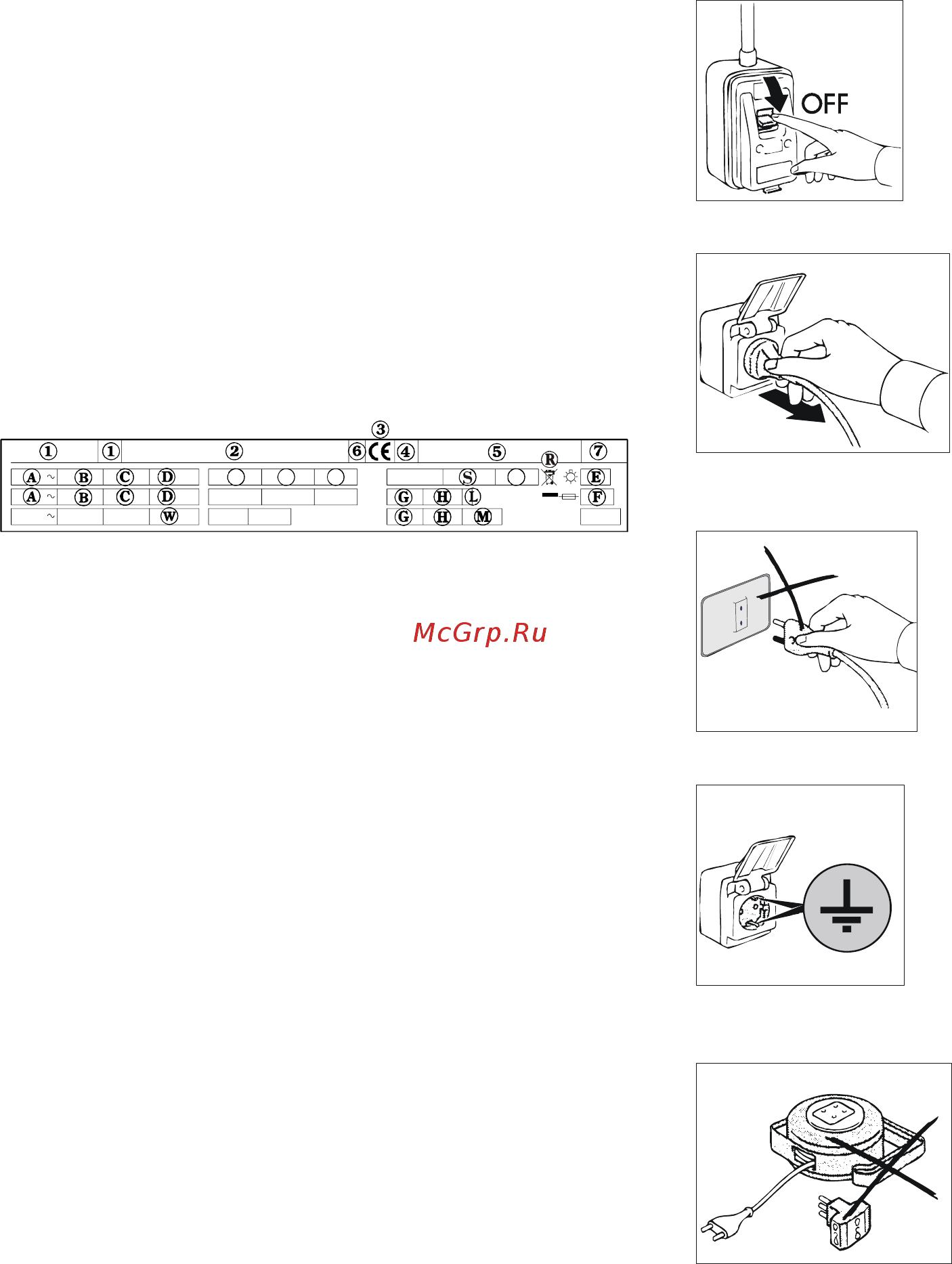

TYPENSCHILD
Das Typenschild ist fest auf dem Kühltisch angebracht und
enthält wichtige Angaben zu den technischen Leistungen und
Konstruktionsmerkmalen.
TQPN
ANGABEN IN DEN EINZELNEN FELDERN DES TYPENSCHILDES
1) Modell
2) Hersteller
3) CE-Kennzeichen
4) Baujahr
5) Typennummer
6) Elektroisolationsklasse
7) Elektroschutzklasse
A) Versorgungsspannung
B) Stromstärke
C) Netzfrequenz
D) Nennleistung
E) Lampen-Nennleistung
F) Sicherung
G) Art des Kühlgases
H) Kühlgasmenge
L) Temperaturklasse der Kühlanlage
M) Max. Versorgungsdruck
N) Ventilator-Luftmenge
P) Ventilator-Drehgeschwindigkeit
Q) Ventilator-Förderhöhe
R) WEEE-Symbo
S) Dampfmenge
T) Dampfdruck
W) Heizkörperleistung
Geben Sie im Schriftverkehr mit dem Hersteller stets die
TYPENNUMMER des Geräts an.
ALLGEMEINE LIEFERHINWEISE
Kontrollieren Sie bei der Lieferung, ob die Verpackung
unverletzt ist und während des Transportes keinen Schaden
genommen hat.
Überprüfen Sie, ob das Gerät den in der Bestellung
angegebenen Merkmalen entspricht. Sollte dies nicht der Fall
sein, setzten Sie sich bitte sofort mit Ihrem Händler in
Verbindung.
Wir beglückwünschen Sie zu der von Ihnen getroffenen,
ausgezeichneten Wahl. Damit Ihnen unsere Kühltische stets
gute Dienste leisten, lesen Sie bitte die im vorliegenden
Handbuch enthaltenen Anleitungen aufmerksam durch und
befolgen Sie die notwendigen Vorsichtsmaßnahmen.
Beachten Sie, daß jede Art von Vervielfältigung des
Handbuches unzulässig ist und die darin enthaltenen Daten
aufgrund der ständigen Weiterentwicklung und
Qualitätsverbesserung ohne vorherige Ankündigung geändert
werden können.
SICHERHEITSVORSCHRIFTEN
ACHTUNG: Vor jeder Art von Wartungs- oder
Reinigungsarbeit ist das Gerät stromfrei zu machen
Stellen Sie dazu den Gerätehauptschalter auf OFF.
NETZSTECKER ZIEHEN.
ACHTUNG: Verwenden Sie keine Steckdosen oder Stecker
ohne Erdung.
Die Netzsteckdose muß GEERDET sein.
ACHTUNG: Verwenden Sie zum Anschluß des Gerätes keine
Adapter oder Verlängerungen.
ACHTUNG: Warten Sie vor dem Einlegen der zu kühlenden
Lebensmittel ab, bis die eingestellte Temperatur erreicht ist.
Decken Sie die eingelegten Lebensmittels stets mit der hierfür
vorgesehenen Folie ab.
ACHTUNG: Stellen Sie keine warmen Speisen oder Getränke
in das Gerät ein.
