8
Stecken Sie den Stecker in die Steckdose ein
Das Gerät ist nun betriebsbereit
Das Gerät muß in ein Äquipotentialsystem eingebaut werden,
dessen Leistung auf der Grundlage der
geltenden Normen überprüft werden
muß. Der Anschluß erfolgt mittels einer
im Kompressorbereich befindlichen
Schraube mit dem Aufdruck
"äquipotentiell".

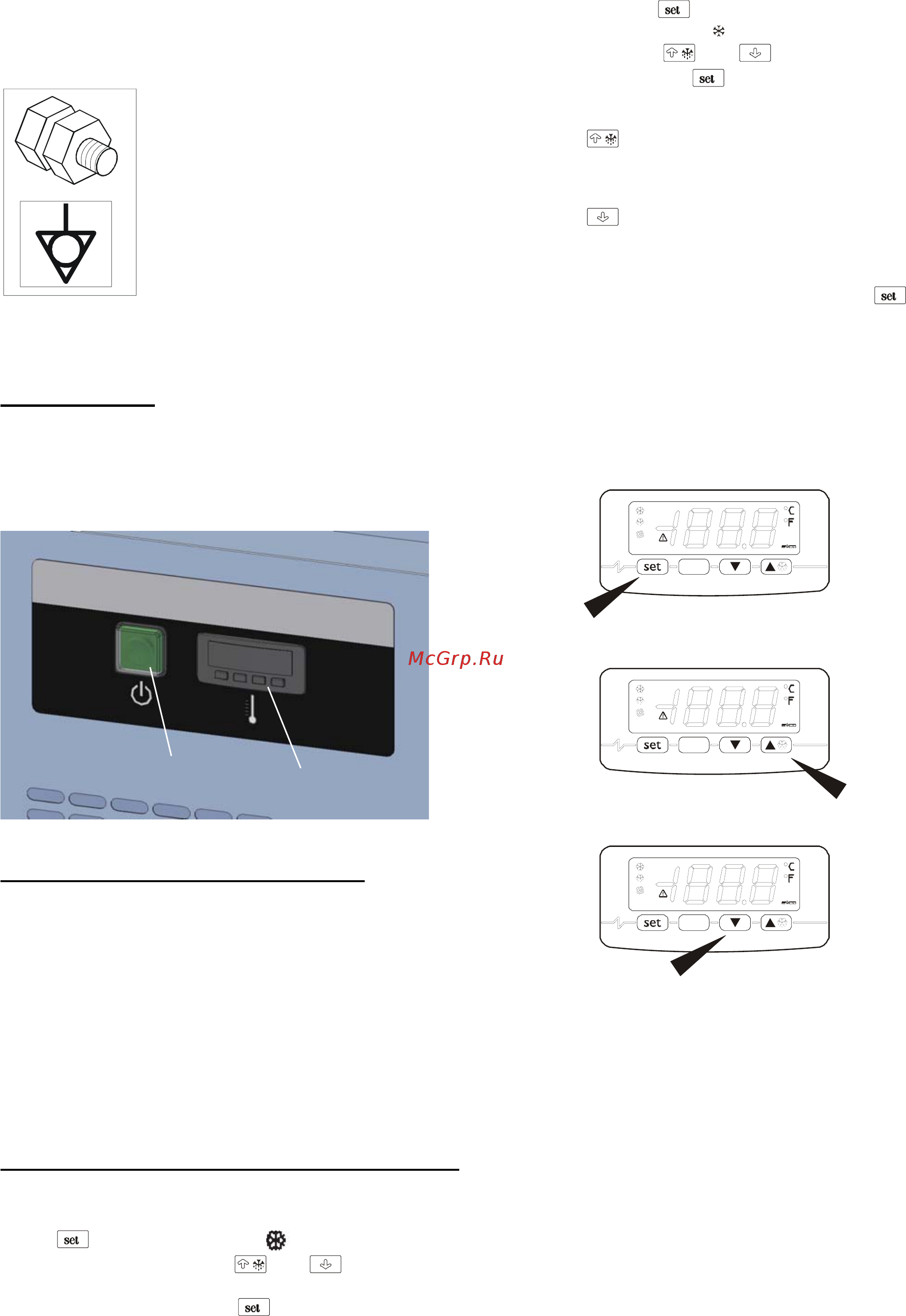

GERÄTES: 0°C/+10°C
SCHALTTAFELN
Alle Geräte der Produktpalette sind mit Schalttafeln
ausgestattet, die folgende Bedienelemente besitzen:
1) Gerätehauptschalter
3) Thermoregler
1
3
EINSCHALTEN UND INBETRIEBNAHME
Gehen Sie zum Einschalten des Gerätes wie folgt vor:
- der Stecker in die Steckdose einfügen. (50)
- Gehen Sie zum Einschalten des Gerätes wie folgt vor. (51)
- Stellen Sie den Netzschalter auf ON.
Betätigen Sie den Hauptschalter (1). Die Kontrolleuchte des
Schalters leuchtet auf.
Bringen Sie das Gerät mit Hilfe des thermoregler (3) auf die
gewünschte Betriebstemperatur. Beachten Sie hierbei
folgende Hinweise:
- Bei Drücken Sie der “
” Taste (Abb.a) wird der
SETPOINT durch Blinken der ”
”-LED angezeigt. Bei
Betätigung der Tasten “
”und “ ”, sowie
gleichzeitigem Drücken der
-Taste kann die eingestellte
Temperatur geändert werden;
- Die Taste “
” (Abb.b) dient zum Erhöhen der
SETPOINT-Werte. Zum Schnelldurchlauf der Werte halten Sie
die Taste gedrückt;
- Die Taste “
” (Abb.c) dient zum Vermindern der
SETPOINT-Werte. Zum Schnelldurchlauf der Werte halten Sie
die Taste gedrück;
- Lassen Sie nach erfolgter Änderung des Wertes die “
” ;
Taste wieder los. Auf dem Display wird daraufhin die im
Kühlschrank effektiv herrschende Temperatur angezeigt;
- Kontrollieren Sie nach einiger Zeit, ob die auf dem Display
des thermoregler (3) eingestellte Temperatur angezeigt wird.
Erst ab diesem Zeitpunkt dürfen Lebensmittels in das Gerät
eingelegt werden.
A
bb. a
A
bb. b
A
bb. c
SOLLWERT UND KONFIGURATIONSPARAMETER
Einstellung des Betriebssollwerts
•
drücken, das LED blinkt
• beim Drücken der Tasten
oder binnen 15 Sekunden wird es möglich sein den eingestellten Temperaturwert zu
ändern
• Nach der Änderung Taste
zur Bestätigung drücken oder andernfalls, während 15 Sekunden nicht operieren.
Den Betriebssollwert kann man auch über Parameter SP einstellen.
