10
COUNTERS: -2°C/+8°C
-12°C/-24°C

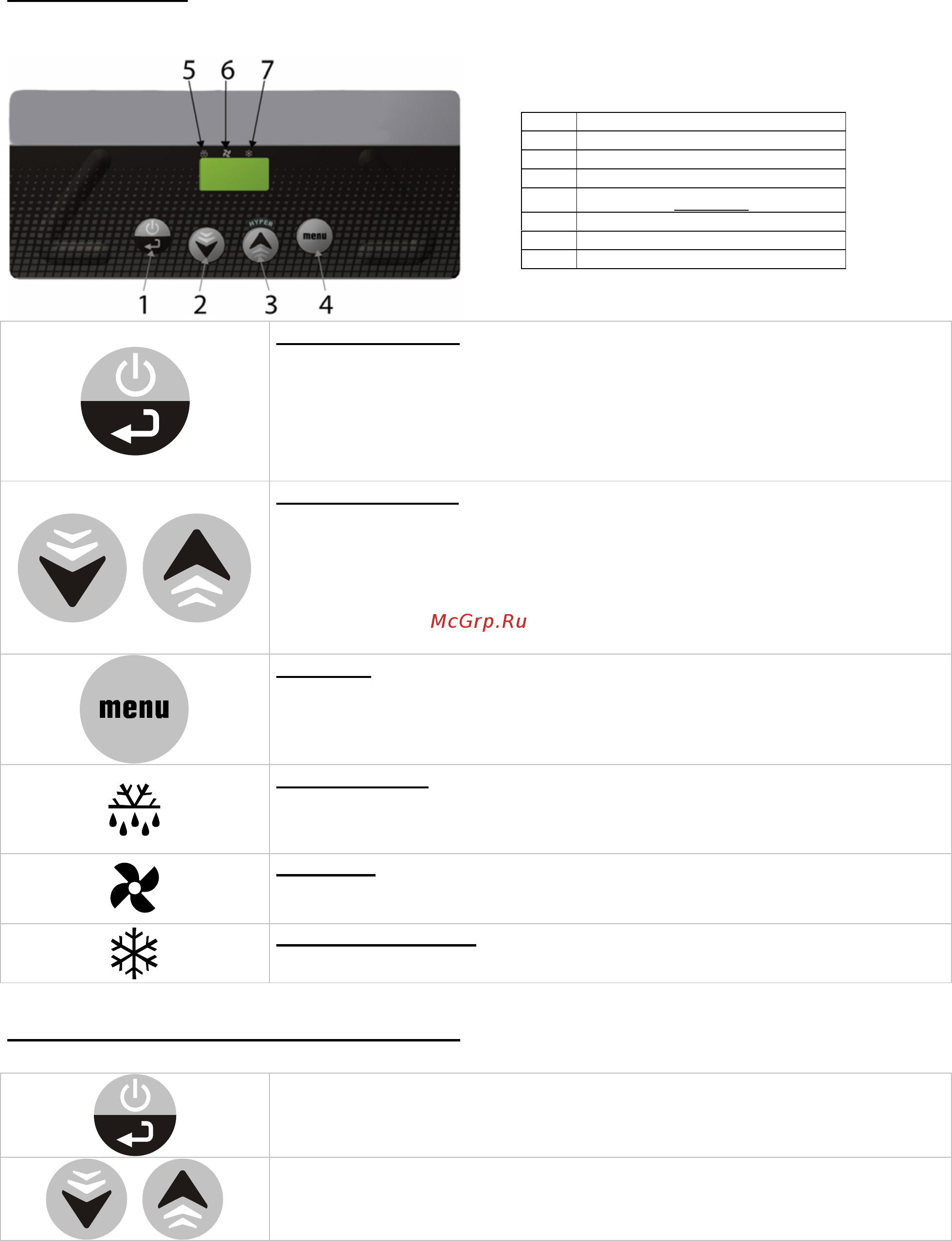

CONTROL PANELS
All products in the range use control panels with the following controls:
ON/SBY/ENTER key
Press and release this key to check/change the appliance operation setpoint.
Press this key for 3 seconds and release it as the display shows the [Sby] to set the appliance to
the stand-by mode.
Hold this key pressed for over 5 seconds (thus avoiding the Sby label) to gain access to the user
parameters list.
When holding device in stand-by pressed [the display shows Sby], the controller turns on.
UP and DOWN keys
These keys allow to increase or decrease the value of the parameter to be changed.
Hold these keys pressed for 3 seconds to get the min. and max. temperature recorded (if
available) and any activated alarms.
With the keyboard locked, press these keys simultaneously to unlock.
Press UP for 3 seconds to activate the Hyper Cold function.
Press DOWN for 3 seconds to de-activate the Hyper Cold function.
MENU key
Press this key for 3 seconds to activate/de-activate the appliance smart function input.
DEFROST ICON
Led on: defrost in progress
Led blinking: defrost activation delay or dripping in progress
Led blinking at high frequency: alarm memorized
FAN ICON
Led on: room fans activated
Flashing LED: post-defrosting fans activation delay
COMPRESSOR ICON
Led on: compressor activated
Led blinking: compressor activation delay
TEMPERATURE SETPOINT SETTING/VARIATION
Press and release the key on/sby/enter : the current setpoint blinks on the display for 5 seconds.
After 5 seconds, the displays shows the room temperature again
While the display is blinking, use the up and down keys to increase or decrease the temperature
setpoint
POS DESCRIPTION
1 ON/SBY/ENTER key
2 DOWN key
3 UP key
4
MENU key
5 DEFROST ICON
6 FAN ICON
7 COMPRESSOR ICON
