15
P1
Zeit Stichprobenennahme (siehe auch Parameter P6)
30 min/ore 30 min/ore 1 60
P2
Auswahl der zu druckenden Temperatursonden (0 = keine,
1=Kamerasonde , 2 = Kamerasonde und Evaporator, 3 = alle)
1 1 0 3
P3
Auswahl Überschrift Schein (0 =ausgeschlossen, 1 = Kühlschrank,
2= Kühlunterbau)
2 2 0 2
P4
Aktivierung Druck numerische Kennung Apparat (0= nein, 1=ja) 1 1 0 1
P5
Auswahl der Sprache für Schein ( 1 = italienisch, 2 = englisch,
3 = französisch, 4 = spanisch, 5 = deutsch)
1 1 -1 5
P6
Auswahl Maßeinheit für die Zeit der Stichprobenentnahme
(1= Minuten, 2 = Stunden)
1 1 1 2
VERWALTUNG KOMMUNIKATION
L1
Adresse des Instruments (in der Druckphase gemessene Daten wenn
P4 = 1)
1 1 0 256
L2
Verwaltung serieller Anschluss (0 = nicht benutzt, 1 = Druck) 1 1 0 1
L3
Baudrate Datenübertr. (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200) 3 3 1 4
L4
Kontrollmodus Übertragung (0 = no parity, 1 = odd, 2 = even) 0 0 0 2

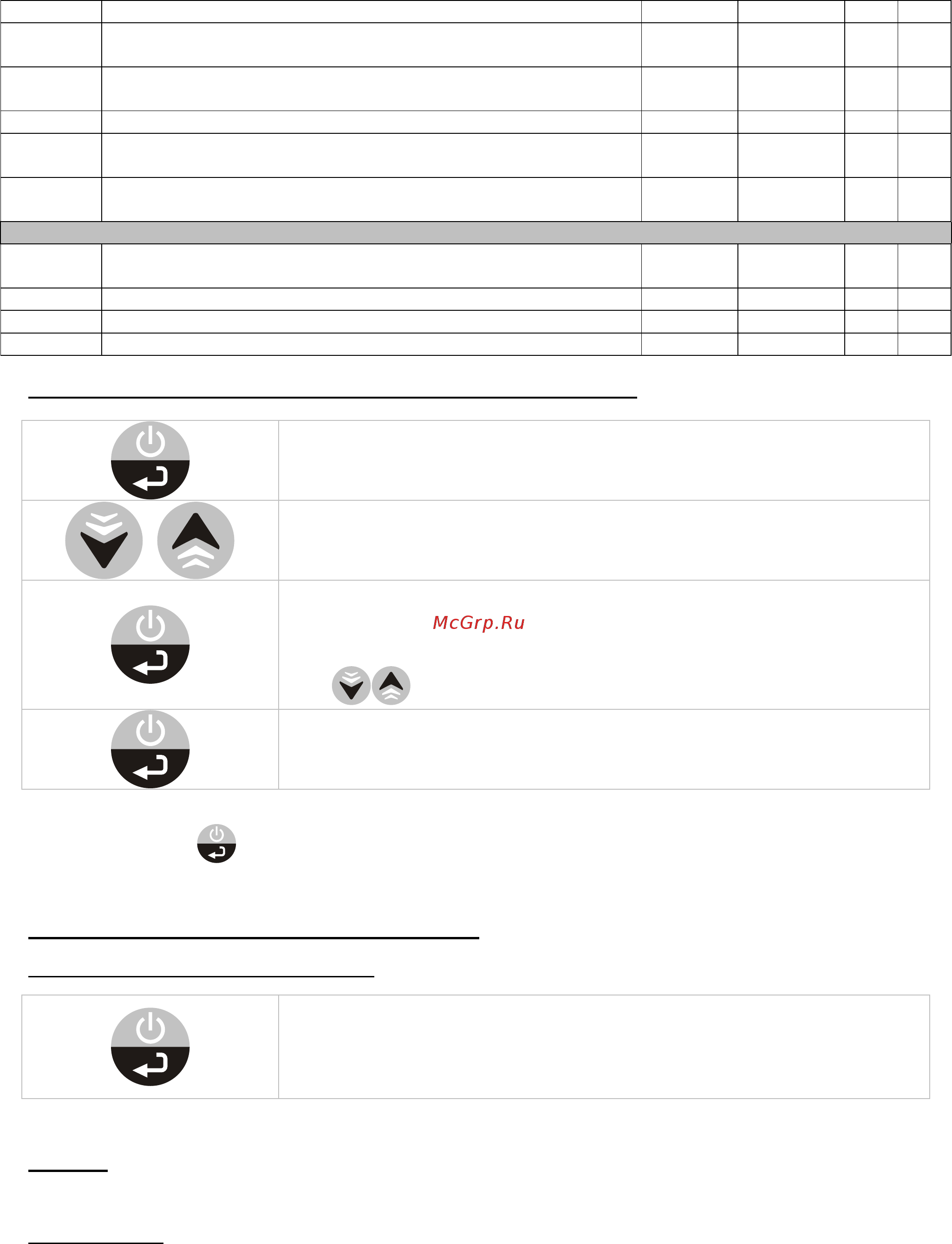

KONFIGURATION DER BENUTZER-PARAMETER - SONDE-ABLESEN
On/Sby/Enter Taste länger als 5 Sekunden drücken (Sby Label also umgehen) um das Sonde-
Ablesen und die Benutzer-Parameterliste aufzurufen.
Das erste Label “Pd” wird angezeigt.
Up und Down Tasten benutzen um die Sonde-Ablesungen und Parameter aufzurollen.
On/Sby/Enter Taste drücken um die Wahl zu bestätigen und in den Sonde-Ablese-Modus oder in
d
Parameterabänderung zu gelingen.
Der laufende Wert wird aufblinkend angezeigt.
Tasten
benutzen um den neuen Wert nur im Parameterfall auszuwählen.
On/Sby/Enter Taste drücken um das Sonde-Ablesen zu verlassen oder die neue Parameterwert-
Wahl zu bestätigen; die Einstellung blinkt nicht mehr auf.
Möglichkeit die Konfigurationsphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5
Sekunden lang die Taste
gedrückt wird.
In beiden Fällen wird das Verlassen durch ein akustisches Signal von 3 kurzen Pieptönen hintereinander und von der vorübergehenden
Anzeige auf dem Display des Labels [ESC] gemeldet.
WIEDERHERSTELLUNG DER FABRIKPARAMETER
Informationen nur für das Fachpersonal vorbehalten.
Beim Einschalten führt das Instrument eine “LAMPTEST” Phase durch.
Falls während dieser Phase 3 Mal hintereinander die On/Sby/Enter Taste gedrückt wird, werden
sämtliche eingestellte Fabrikparameter resettiert.
Auf dem Display wird das Label [rLd] angezeigt, das den Reset der Karte zu den vom Hersteller
eingestellten Werten hervorhebt.
ACHTUNG: Die Default-Parameter im Speicher beziehen sich sie auf die Konfigurationen (TN, BT, PV).
ALARME
GERÄT MIT KAPUTTEN SONDEN
Raumsonden-Fehler
Ist die Raumsonde kaputt oder der bezügliche Anschluss unterbrochen, so wird auf dem Display das Label [E0] angezeigt.
