3 УСТАНОВКА И ЭКСПЛУАТАЦИЯ
3.1 ПРЕДОСТЕРЕЖЕНИЯ, КАСАЮЩИЕСЯ МЕСТА УСТАНОВКИ
В месте, где оборудование хранится и/или эксплуатируется должно соответствовать действующим нормам
законодательства и находится в защищённом от ударов, повреждений, порчи и неблагоприятных атмосферных
явлений, местах. Доступ к оборудованию должен соответствовать размерам и характеристикам, необходимым для
обеспечения к нему свободного доступа, не подвергая рискам нанесения травм/повреждений персоналу и самому
оборудованию. Настил пола, несущие конструкции и стены должны соответствовать характеристикам, указанным в
действующем законодательстве, учитывая общую нагрузку и соответствующие коэффициенты безопасности;
необходимо предоставить свободный доступ к окружающим структурам для облегчения ухода за ними и поведения
дезинфекции. Пол должен быть ровным, без наклона, компактный, без выбоин и шероховатостей. Электрическая
проводка и система защиты должны быть заземлены и соответствовать действующим законодательным нормам;
быть установленными, и как предусмотрено законом, проконтролированы уполномоченным техническим
персоналом, прошедшим профессиональную подготовку и имеющим право выдавать сертификаты соответствия. На
верхнем щитке питания должны быть предвидены защитные механизмы против перегрузки напряжения, замыканий
и неисправностей фаза-фаза, фаза-ноль, (если необходимо), фаза-земля.
3.2 ПЕРЕВОЗКА, ПЕРЕМЕЩЕНИЕ И УСТАНОВКИ
В зависимости от пункта назначения и условий контракта, оборудование должно быть отправлено:
- упакованным в исключительно пузырчатую упаковку и стретч-плёнку (без паллетов)
- без обволакивающих материалов, в коробках из толстого картона, зафиксированного на паллетах (Рисунок 11/А)
-(по морю) в герметичном пакете и коробках из толстого картона, зафиксированном на паллетах (Рисунок 11/A)
-без обволакивающих материалов, в коробках из толстого картона, зафиксированного на паллетах (Рисунок 11/В)
-упакованным в пузырчатую упаковку и стретч-плёнку на паллетах
Груз должен быть зафиксирован на плоской горизонтальной поверхности транспортного средства с помощью
поперечных и/или деревянных балок, размещен соответствующим образом и/или привязан к неподвижным частям
транспортного средства для предотвращения его перемещения во время перевозки.
Для перемещения груза на паллетах необходимо использовать автопогрузчик, предназначенный для поднятия
грузов соответствующего веса (см. раз. 2.4); вставить вилы автопогрузчика внутрь поперечных деревянных балок и
как можно ближе к их краям во избежание непредвиденных и нежелательных боковых движений; вилы
автопогрузчика должны выступать с противоположной стороны как минимум на 200 мм.
Для перемещения оборудования вставить вилы автопогрузчика с противоположной стороны от общего
выключателя оборудования, с внутренней части опорных пунктов основы, на которой стоит оборудование и как
можно ближе к ним самим, как изображено на Рисунок 11/С.

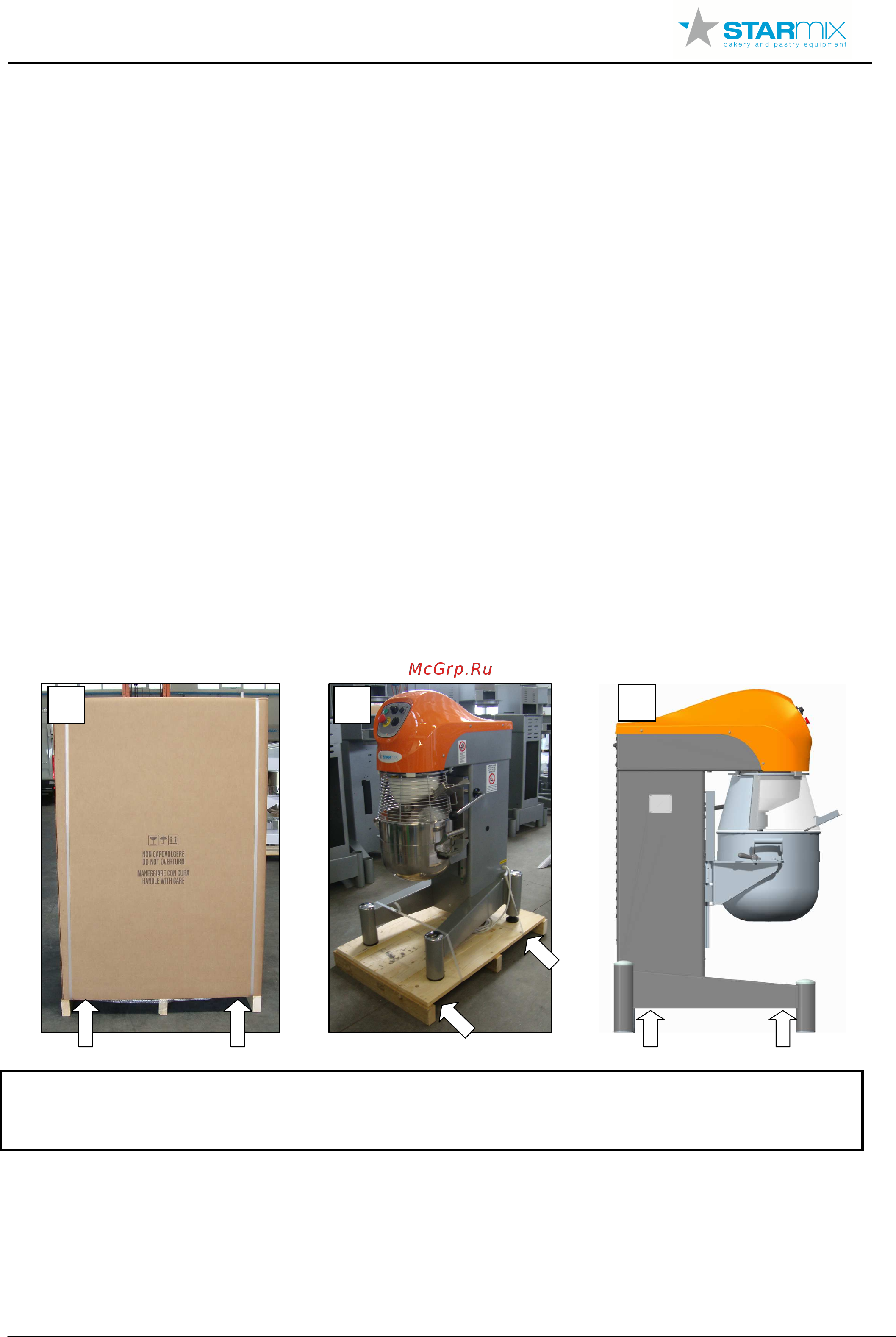

Рисунок 11- Поднятие и перемещение оборудования с помощью автопогрузчика
ВНИМАНИЕ
Не использовать оборудование и/или системы поднятия, отличающиеся от описанных в данном
руководстве. Во время перемещения и/или транспортировки оборудования придерживаться всех
необходимых мер безопасности с целью обеспечения безопасности людей, животных и вещей.
Снять упаковку с оборудования; разделить материалы по виду (пластик, дерево и др.) и оставить на хранении в
специально отведённых для этого местах, доступ к которым разрешён только уполномоченному персоналу, в
ожидании окончательной утилизации.
Утилизация отходов выполняется согласно законам и нормам,
касающимся охраны окружающей среды, которые изложены в действующем законодательстве.
Произвести контроль целостности оборудования; в случае возникновения сомнений обратиться к производителю.
ВАЖНО! Оборудование, отправленное предприятием Starmix s.r.l.укомплектовано с установленной в
верхней позиции дежой, внутри которой размещены насадки; поэтому, распаковав оборудование, прежде
всего необходимо опустить дежу и изъять из неё насадки (в модели с автоматическим поднятием дежи
следовать инструкциям раз.3.7).
B
C
A
