4.9.5 ЗАМЕНА МИКРОВЫКЛЮЧАТЕЛЯ ОПРЕДЕЛЕНИЯ ЗАВЕРШЕНИЯ ДВИЖЕНИЯ КАРЕТКИ ДЕЖИ В

ВЕРХНЕЙ ПОЗИЦИИ ДЛЯ МОДЕЛЕЙ PL40– PL60 С АВТОМАТИЧЕСКИМ ПОДЪЁМОМ

До начала выполнения инструкций, изложенных в раз.4.9, необходимо выполнить инструкции, изложенные в

раз.4.1.

Ссылаясь на Рисунок 30 деталь А, для замены микровыключателя рис.1 необходимо:

- извлечь заднюю защитную крышку рис.2, которая прикреплена к корпусу миксера винтами

- извлечь электрическую коробку рис.8, изъяв винты рис.9

- извлечь микровыключатель, подлежащий замене, следуя инструкциям раз.0, п-ты 4) -5) -6)

- взять новый микровыключатель, как на фото С, ослабить до упора винты рис.3 и повернуть ручку рис.4 на

одну позицию рис.5 (на 90°); заблокировать ручку с помощью винтов рис.3 (фото D)

- подсоединить кабеля, следуя инструкциям раз.0 п-ты 10) -11) -12) -13)

- установить новый микровыключатель, выровняв сквозные отверстия винтов рис.6 с резьбовыми отверстиями

на колонне; определить корректную позицию микровыключателя прежде, чем окончательно зафиксировать

винты рис.6:

поднять дежу в рабочую позицию, передвинуть микровыключатель рис.1; когда уплотнение рис.7 войдёт в

контакт с кулачком рис.8, микровыключатель активизируется щелчком, после чего передвинуть

микровыключатель на противоположную сторону до его полного освобождения, при этом уплотнение рис.7

будет продолжать контактировать с кулачком рис.8 и последует новый щелчок, после чего зафиксировать

винты рис.6

- Установить электрическую коробку рис.8, зафиксировав винты рис.9

- Установить заднюю защитную крышку рис.2, зафиксировав её на корпусе с помощью винтов

- Для того, чтобы убедиться, что расположение уплотнения рис.7 корректное необходимо:

демонтировать насадку

поднять каретку без дежи

когда движение завершится, измерить калибром расстояние H1 между нижним краем защитной крышки и

верхней частью зажимов дежи и расстояние Н2 между верхним краем дежи и нижним краем крыла,

поддерживающим дежу (фото Е)

расположение уплотнения рис.7 является корректным если H1 – H2 ≤ 8 мм.

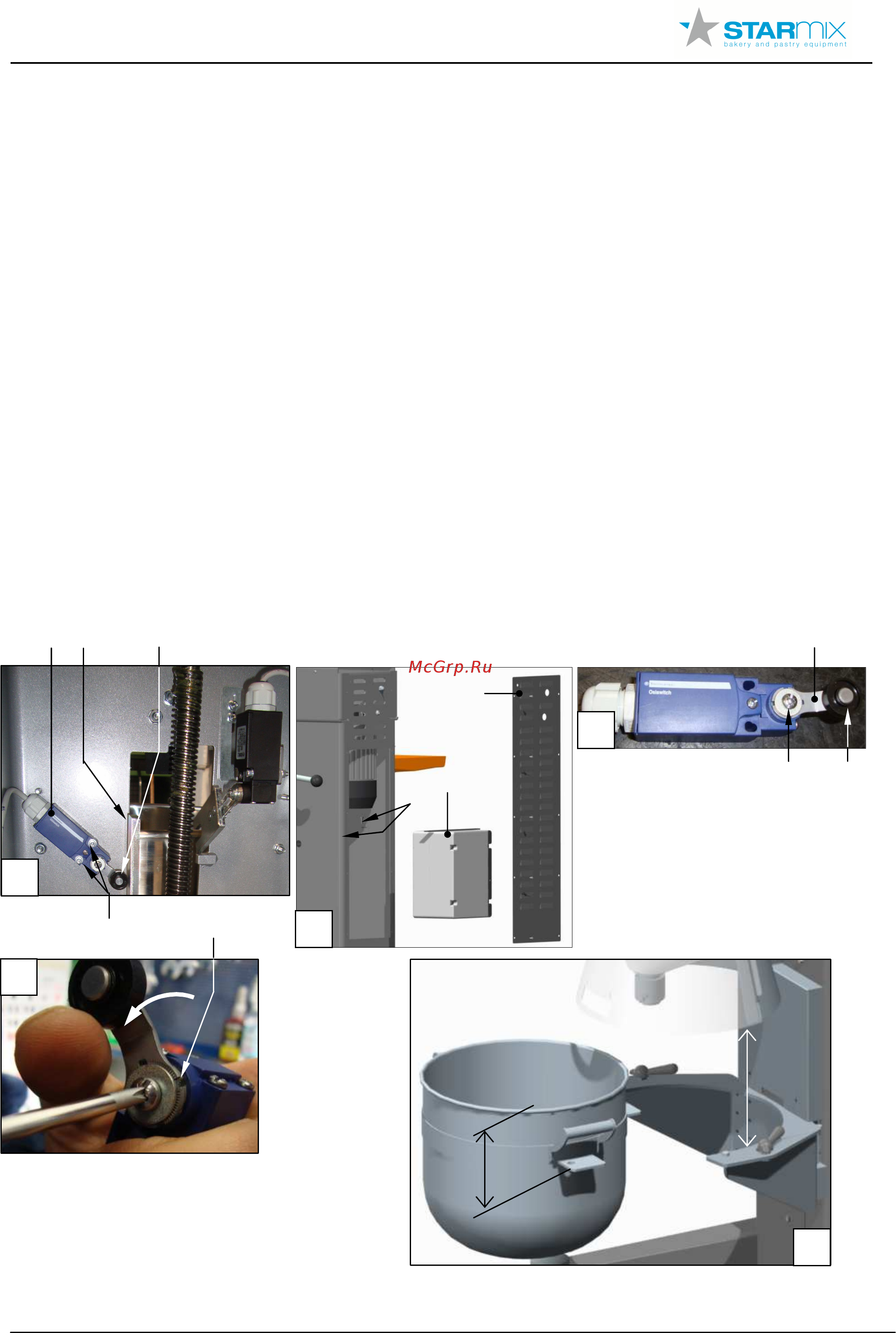

Рисунок 30-

Замена микровыключателя определения завершения движения каретки дежи верхней

позиции для моделей PL40 – PL60 с автоматическим подъёмом.
