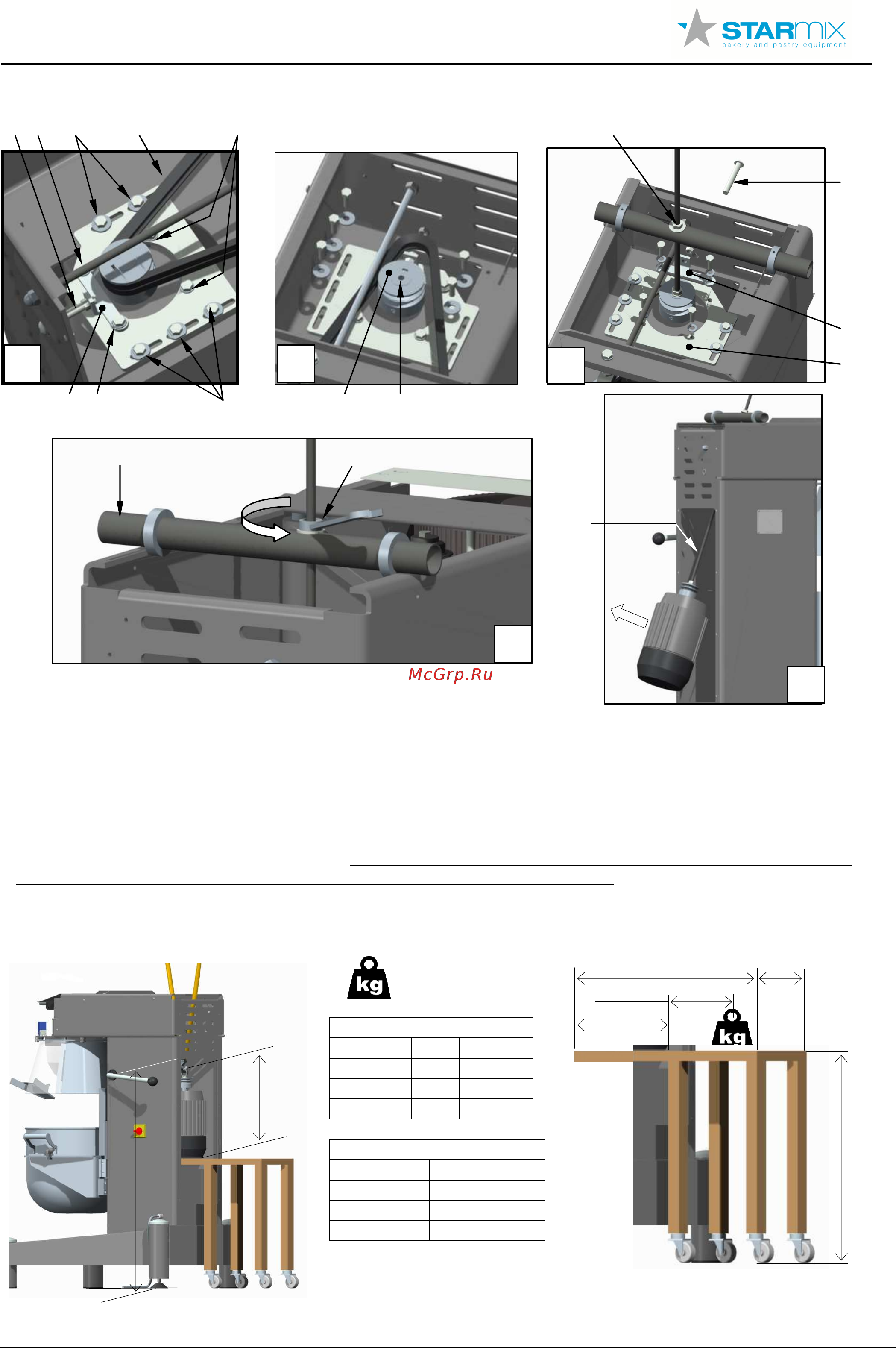

Рисунок 20
– Демонтаж/установка двигателя насадки (PL30 - PL40 - PL60)
ВАЖНО! Процессы установки и демонтажа двигателя могут быть упрощены благодаря специальному
передвижному столу (тележке) с установленной на нём откидной консолью размерами,
соответствующими размерам, расположенного сразу под двигателем, отверстия.
В этом случае нет необходимости выдвигать двигатель наружу, избегая при этом перенапряжения сил и
риска нанесения ушибов; достаточно закрутить рым-болт в вал двигателя и с помощью подъёмника (крана,
лебёдки и др.), используя тросы или ремни соответствующей грузоподъёмности, опустить двигатель на
консоль и извлечь его с помощью тележки. Если тележка не обладает характеристиками, необходимыми для
предотвращения её опрокидывания вследствие чрезмерного веса двигателя, необходимо поместить на неё
противовес, превышающий вес двигателя как минимум на 10 кг (см. таблицу веса двигателей). Посмотрите
Рисунок 21; на изображении указаны (исключительно в качестве информации) габариты тележки и позиция
на ней противовеса.
Рисунок 21
– Инструмент для упрощения процедуры установки/демонтажа двигателя
14
15
E
F
18
19
4-5
17
12 13 16 16 19
13
D
16
18
G
5 3
2
H
A
B
L1
P
H
L2
≥ (L2 + 50)
=
Противовес
ВЕС ДВИГАТЕЛЯ
PL20
кг
14
PL30
кг
17
PL40
кг
22
PL60
кг
40
PL30 - PL40 - PL60
L1
мм
700
L2
мм
300
P
мм
215
H
мм
A - B
A
= высота от пола до верхнего края отверстия
B
= высота двигателя + рым
-
болт, завинченный в вал
